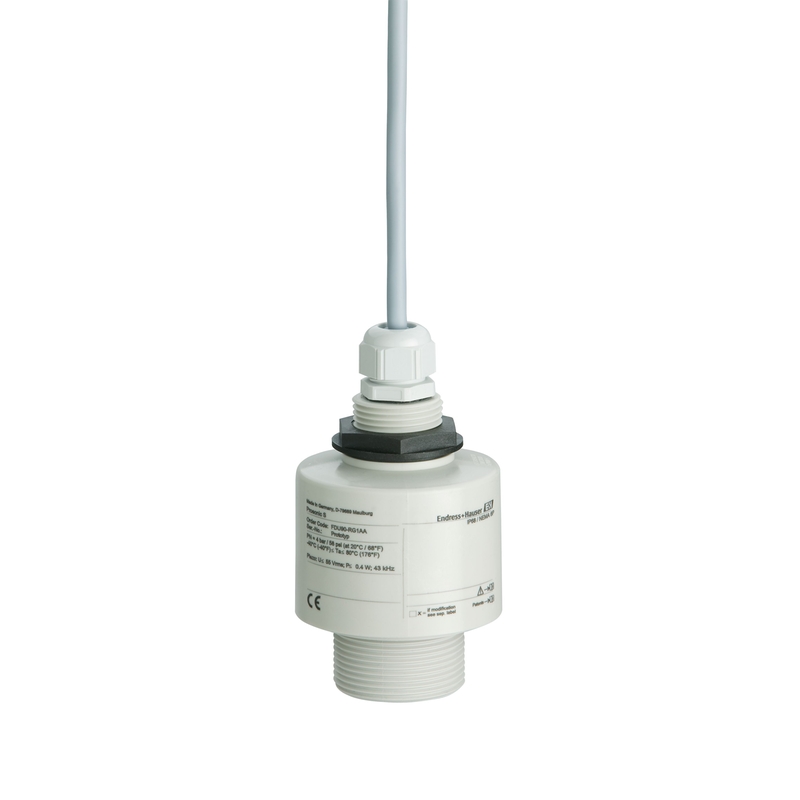

Ультразвуковое измерениеTime-of-FlightProsonic FDU90

Ультразвуковой датчик FDU93 для непрерывного, бесконтактного и не требующего технического обслуживания измерения уровня жидкостей, паст, шламов и порошкообразных и грубых сыпучих материалов. А также для измерения расхода в открытых каналах и водосливах. На измерения не влияют диэлектрическая проницаемость, плотность или влажность, а также налипания, обусловленные эффектом самоочистки датчиков. Подходит для взрывоопасных зон. Максимальный диапазон измерения жидкостей 25 м (85 футов), твердых тел 15 м (50 футов).

Датчик для непрерывного бесконтактного измерения уровня жидкостей и сыпучих материалов в силосах, на лентах, отвалах и дробилках. Также для измерения расхода в открытых каналах и на водосливах. Обычно используется при измерениях при небольшой высоте конструкции.

• Присоединение к процессу: Резьба

• Температура: от -40 до +95°C (от -40 до +203°F)

• Давление: от +0,7 до +3 бар (от +10 до +43 фунтов на квадратный дюйм)

• Максимальный диапазон измерения: жидкости 25 м (85 футов), твердые тела 15 м (50 футов)

• Расстояние блокировки: 0,6 м (2 фута)

• Международные сертификаты взрывозащиты

Преимущества

• Встроенный датчик температуры для коррекции времени пролета. Точные измерения возможны даже при наличии изменений температуры.
• Подходит для суровых условий окружающей среды благодаря установке отдельно от передатчика (до 300 м)
• Снижение образования отложений благодаря эффекту самоочистки.
• Встроенное автоматическое обнаружение датчиков для преобразователей FMU90/FMU95 для простого ввода в эксплуатацию.
• Устойчивость к погодным условиям и затоплению (IP 68)
• Бесконтактный метод измерения сводит к минимуму требования к обслуживанию
• Имеются международные сертификаты Dust-Ex и Gas-Ex.

Спектр применений простирается от мониторинга уровней на очистных сооружениях и резервуарах для технологической воды до приложений для загрузки, хранения и буферных резервуаров. Ультразвуковой датчик FMU30 использует проверенные алгоритмы программного обеспечения, а все предупреждающие и аварийные сообщения отображаются на четырехстрочном текстовом дисплее и гарантируют быстрое устранение проблем. Огибающую кривую также можно отобразить на дисплее. Поскольку результаты анализа отображаются непосредственно на месте, это обеспечивает быструю и точную диагностику ошибок.

Двухпроводной прибор для непрерывного бесконтактного измерения уровня и расхода.

• Присоединение к процессу: Резьба

• Температура: от -20 до +60°C (от -4 до +140°F)

• Давление: от +0,7 до +3 бар (от +10 до +44 фунтов на квадратный дюйм)

• Максимальное расстояние измерения: Датчик 1½ дюйма для жидкостей 5 м (16 футов) и для сыпучих материалов 2 м (6,6 футов), Датчик 2 дюйма для жидкостей 8 м (26 футов) и для сыпучих материалов 3,5 м (11 футов)

• Расстояние блокировки: Датчик 1½ дюйма 0,25 м (0,8 фута), Датчик 2 дюйма 0,35 м (1,15 фута)

• Международные сертификаты взрывозащиты

Преимущества

• Быстрый и простой ввод в эксплуатацию посредством управления на месте с помощью меню с четырехстрочным текстовым дисплеем и возможностью выбора 7 языков.
• Огибающие кривые на локальном дисплее для упрощения диагностики
• Функция линеаризации (до 32 точек) для преобразования измеренного значения в любую единицу длины, объема или расхода.
• Бесконтактный метод измерения сводит к минимуму требования к обслуживанию
• Возможен монтаж от резьбы G 1½ или 1½ NPT вверх.
• Встроенный датчик температуры для автоматической коррекции скорости звука в зависимости от температуры.

Датчик Prosonic FMU42 подходит для бесконтактного измерения уровня жидкостей, паст, крупных сыпучих материалов и измерения расхода в открытых каналах или на водосливах. Двух- или четырехпроводный компактный преобразователь можно использовать в резервуарах для хранения, мешалках, на складах и ленточных конвейерах. Огибающую кривую можно отобразить на локальном дисплее для упрощения диагностики. Функция линеаризации (до 32 точек) для преобразования измеренного значения в любую единицу длины, объема или расхода.

Двух- или четырехпроводной прибор для непрерывного бесконтактного измерения уровня и расхода.

• Присоединение к процессу: Фланец

• Температура: от -40 до +80°C (от -40 до +176°F)

• Давление: от +0,7 до +2,5 бар (от +10 до +36 фунтов на квадратный дюйм)

• Максимальное расстояние измерения: жидкости 10 м (33 фута), твердые тела 5 м (16 футов)

• Расстояние блокировки: жидкости и твердые вещества 0,4 м (1,3 фута)

• Международные сертификаты взрывозащиты

Преимущества

• Надежное бесконтактное измерение
• Быстрый и простой ввод в эксплуатацию посредством управления на месте с помощью меню с четырехстрочным текстовым дисплеем и возможностью выбора 7 языков.
• Огибающие кривые на локальном дисплее для упрощения диагностики
• Герметичный и герметизированный датчик
• Химически стойкий датчик из ПВДФ
• Калибровка без наполнения или разгрузки
• Встроенный датчик температуры для автоматической коррекции скорости звука в зависимости от температуры.

Отдельная версия Prosonic FMU95 с полевым корпусом или корпусом на монтажной рейке для приборов шкафа управления подходит для непрерывного бесконтактного измерения уровня жидкостей, паст, шламов и порошкообразных и грубых сыпучих материалов.

Непрерывное бесконтактное измерение уровня жидкостей, паст, шламов, порошкообразных и грубых сыпучих материалов с помощью 5 или 10 ультразвуковых датчиков.

• Диапазон измерения до 45 м (148 футов) (в зависимости от датчика и измеряемого материала)

• Расчет средних значений или сумм

Преимущества

• Простое управление с помощью меню, 6-строчный текстовый дисплей, выбор 15 языков.
• Огибающие кривые на дисплее для быстрой и простой диагностики
• Простое управление, диагностика и документирование точек измерения с помощью прилагаемой операционной программы FieldCare.
• Коррекция времени пролета с помощью встроенных или внешних датчиков температуры
• Линеаризация (до 32 точек, свободно настраивается)
• Системная интеграция через PROFIBUS DP до 20 измеряемых значений
• Автоматическое обнаружение датчиков FDU9x
