| Макс. погрешность измерения |
Volume flow (liquid): ±0.75 %Volume flow (steam , gas): ±1.00 %Mass flow (saturated steam): ±1.7% (temperature compensated); ±1.5% (temperature/pressure compensated)Mass flow (superheated steam , gas): ±1.5 (temperature/pressure compensated); ±1.7% (temperature compensated + external pressure compensation)Mass flow (liquid): ±0.85% |
|---|---|
| Диапазон измерения |
Liquid: 0.2 to 1895 m³/h (0.15 to 1115 ft³/min)depending on medium: water with 1 bar a , 20 °C (14.5 psi a , 68° F)Steam , gas: 1.5 to 25285 m³/h (0.9 to 14880 ft³/min)depending on medium: steam with 180 °C , 10 bar a (356 °F , 145 psi a); air with 25 °C , 4.4 bar a (77 °F , 63.8 psi a) |
| Средний температурный диапазон |
Standard: –40 to +260 °C (–40 to +500 °F)High/low temperature (option): –200 to +400 °C (–328 to +752 °F) |
| Макс. технологическое давление |
PN 250 , Class 1500 , 40K |
| Смачиваемые материалы |
Measuring tube: 1.4408 (CF3M)DSC sensor: UNS N07718 similar to Alloy 718 , 2.4668Process connection: 1.4404/F316/F316L |

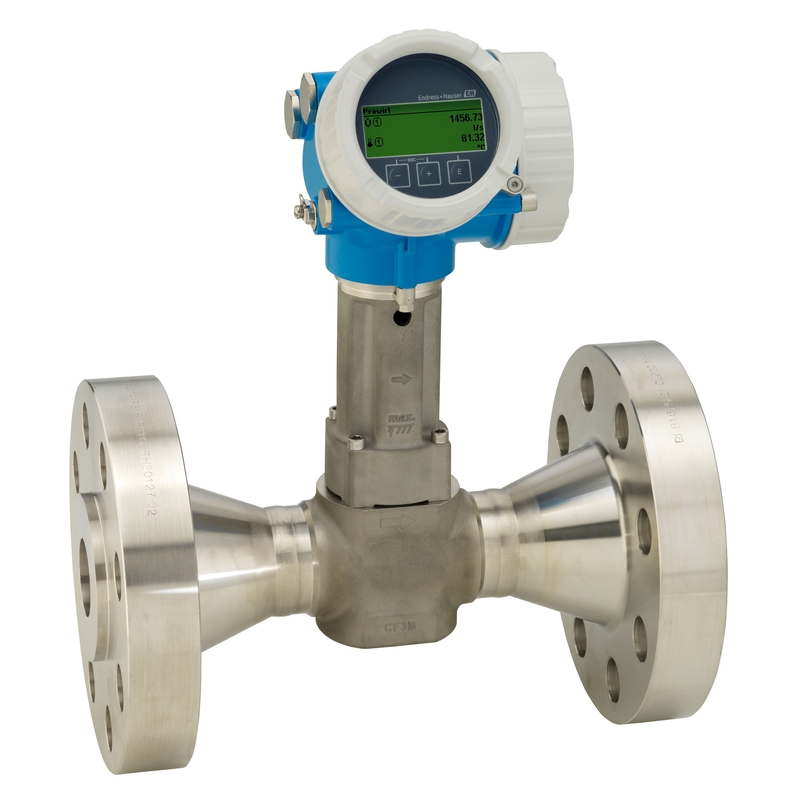

Вихревой расходомер Proline Prowirl O 200
Prowirl O идеально подходит для надежного управления технологическими процессами в сложных условиях применения газа и пара с высоким технологическим давлением. При этом его конструкция обеспечивает максимальную безопасность основных и вспомогательных процессов. Благодаря подлинной технологии с питанием от контура Prowirl O 200 обеспечивает экономичную и плавную интеграцию в существующие инфраструктуры. Он обеспечивает высочайшую эксплуатационную безопасность в опасных зонах. Технология Heartbeat обеспечивает постоянную безопасность процесса.
- Предпочтительный принцип измерения влажного/насыщенного/перегретого пара, газов и жидкостей (также криогенных)
- Специалист по применениям с высоким технологическим давлением
Свойства устройства
- Массовый расход насыщенного пара до PN 250 (класс 1500)
- Полное соответствие NACE (MR0175/MR0103).
- Гибкое расположение ячейки давления
- Модуль дисплея с функцией передачи данных
- Прочный двухкамерный корпус
- Безопасность установки: всемирные сертификаты (SIL, опасная зона)
Преимущества
- Улучшение управления процессом – встроенное измерение температуры и давления пара и газов
- Повышенная механическая целостность при измерении расхода – специальная конструкция датчика
- Та же точность до Re 10 000 – самый линейный корпус вихревого счетчика
- Долговременная стабильность – надежный емкостный датчик без дрейфа
- Удобная проводка устройства – отдельный отсек для подключения, различные варианты вывода, включая Ethernet.
- Безопасная эксплуатация – нет необходимости открывать устройство
- Интегрированная проверка – технология Heartbeat
