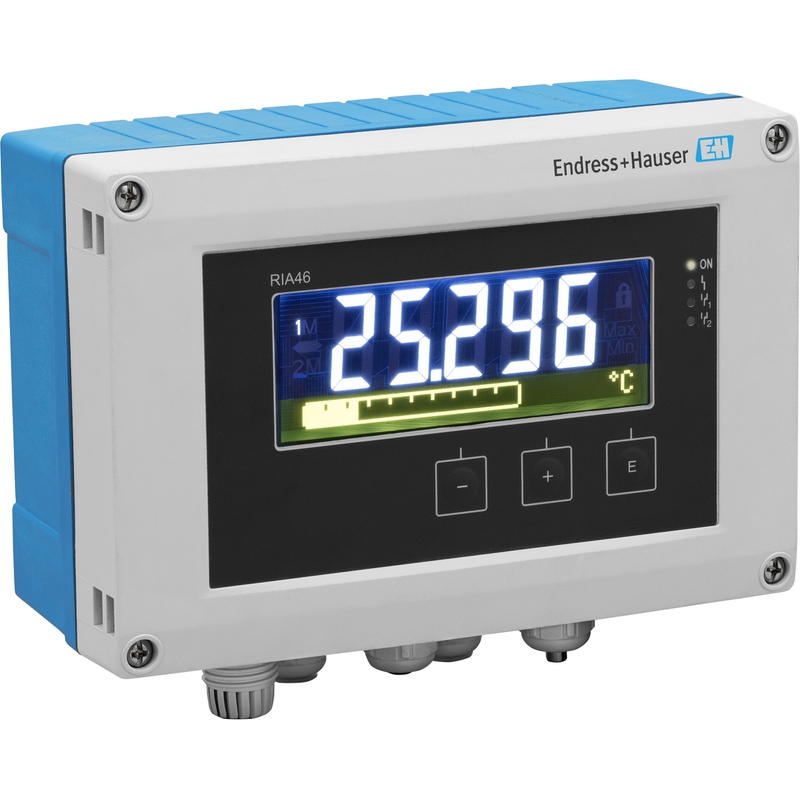

Индикатор процесса RIA46 с блоком управления

Индикатор процесса доступен с сигналом от 4 до 20 мА или с протоколом HART®. В версии HART® может поочередно отображаться до 4 измеренных значений одного датчика. Для этого индикатор можно установить в качестве основного или вторичного ведущего устройства HART® и активно запрашивать значения от датчика. Небольшое падение напряжения < 1 В (< 1,9 В с HART®) является огромным преимуществом, особенно во взрывоопасных приложениях, где в большинстве случаев доступно только пониженное напряжение.

• Отображение измеренных значений от 4 до 20 мА или переменных процесса HART® во всех отраслях промышленности

• Корпус для монтажа на панели или полевой корпус в качестве местного дисплея

• Масштабируемое отображаемое значение

• С помощью опций «Уровень» или «Анализ» можно выполнить базовые настройки выбранных датчиков, а доступные измеренные значения и единицы измерения можно быстро и легко предварительно настроить.

Преимущества

• Отображение измеренных значений от 4 до 20 мА или опционально до четырех переменных процесса HART® датчика во всех отраслях промышленности; Использование в качестве основного или вторичного ведущего устройства HART®.
• 5-значный дисплей измеренных значений с высотой символов 17 мм (0,67 дюйма), размерами и гистограммой; подсветка может быть активирована.
• Корпус для монтажа на панели (IP65) или полевой корпус (IP66; допуск Ex) в качестве местного дисплея; Минимальная глубина установки
• Не требуется внешний источник питания; Падение напряжения ≤1 В (HART® ≤1,9 В)
• Простое управление с помощью трех клавиш для настройки устройства
• Международные одобрения; морское одобрение
• Помехоустойчивость по SIL в соотв. согласно EN 60508

Аналоговые измеренные значения отображаются, оцениваются и рассчитываются измерителем процесса. Благодаря встроенному источнику питания контура можно питать двухпроводные датчики. Универсальные входы позволяют подключать датчики тока, напряжения, термометры сопротивления и термопары. Можно контролировать предельные значения и переключать реле. Через аналоговые выходы можно передавать сигналы процесса. Интегрированный пакет приложений «Дифференциальное давление» обеспечивает быстрый и простой ввод в эксплуатацию для приложений с дифференциальным давлением.

Панельный измерительный прибор RIA45 имеет дисплей, аналоговые входы для сигналов процесса и состояния, аналоговые и цифровые выходы, а также интерфейс для настройки. Подключенные датчики могут получать питание от встроенного LPS. Все измеренные и рассчитанные значения доступны в качестве источника сигнала для дисплея, выходов, реле и интерфейса.

• Машиностроение и аппаратостроение и строительство

• Диспетчерские и шкафы

• Лаборатории

• Запись и контроль процесса

• Управление процессом

• Настройка и преобразование сигнала

Преимущества

• 5-значный 7-сегментный ЖК-дисплей с подсветкой
• 1 или 2 универсальных входа
• 2 реле (опция)
• Мин./макс. сохраненная стоимость
• 1 или 2 расчетных значения и таблица линеаризации
• Цифровой выход состояния (открытый коллектор)
• Сертификат SIL2 (опция); морское одобрение

8-канальный индикатор отображает измеренные и рассчитанные значения, а также информацию о состоянии пользователей полевой шины в сети FOUNDATION Fieldbus™ или PROFIBUS® PA. В режиме прослушивания устройство прослушивает установленные адреса полевой шины и указывает их значения. Кроме того, для FOUNDATION Fieldbus™ значения, доступные на шине, могут отображаться через соединение функциональных блоков. Простое текстовое поле позволяет отображать инженерную единицу или ТЕГ. Для визуализации тенденций доступна гистограмма.

Индикатор Fieldbus с 8 входными каналами и протоколом FOUNDATION Fieldbus™ или PROFIBUS® PA для отображения значений процесса и расчетных значений.

Преимущества

• Простая и стандартизированная связь через протокол полевой шины.
• Режим прослушивания до 8 входных каналов или цифровой статус
• Яркий ЖК-дисплей с подсветкой, гистограммой, диагностическими символами и прозрачным текстовым полем.
• Внешний источник питания не требуется
• Международные одобрения
