| Вход |
2 x universal (current , voltage , R , RTD , TC , resistance) |
|---|---|
| Выход |
2 x Analog (current , voltage) |
| Отображать |
LCD7 segmentMulticolourBargraphTAG unitColour change in case of failure |
| Источник питания |
Wide range power supply 24 to 230 V AC/DC (-20 % / +10 %) 50/60 Hz |
| Принцип измерения |
Process transmitter |

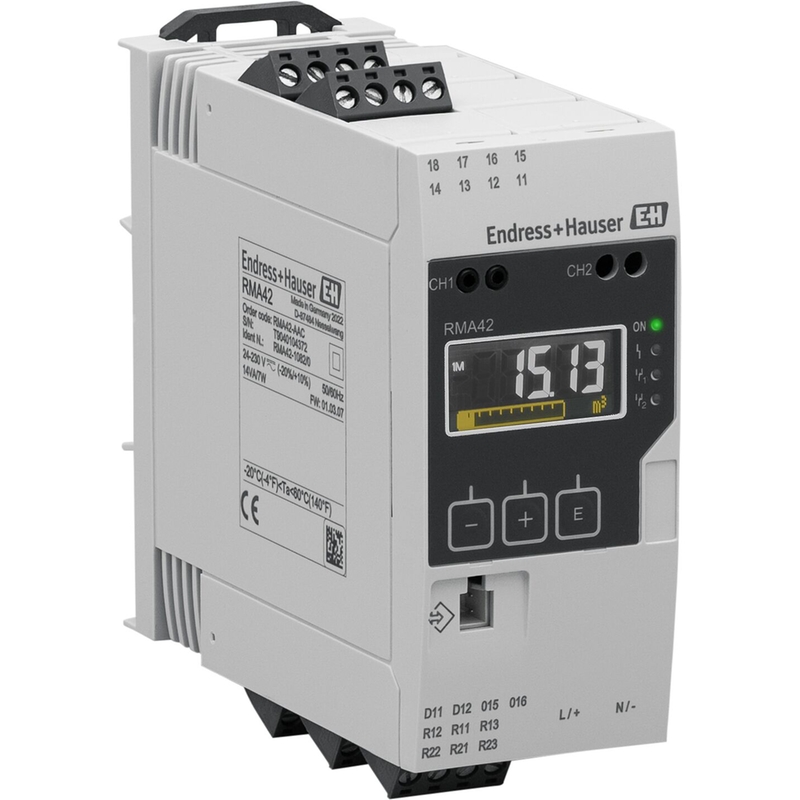

Преобразователь процесса RMA42 с блоком управления
Аналоговые измеренные значения отображаются, оцениваются и рассчитываются преобразователем процесса. Благодаря встроенному источнику питания контура можно питать двухпроводные датчики. Универсальные входы позволяют подключать датчики тока, напряжения, термометры сопротивления и термопары. Можно контролировать предельные значения и переключать реле. Через аналоговые выходы можно передавать сигналы процесса. Интегрированный пакет приложений «Дифференциальное давление» обеспечивает быстрый и простой ввод в эксплуатацию для приложений с дифференциальным давлением.
Преобразователь процесса RMA42 оснащен дисплеем, аналоговыми входами для сигналов процесса и состояния, аналоговыми и цифровыми выходами, а также интерфейсом для настройки. Подключенные датчики могут получать питание от встроенного LPS. Все измеренные и рассчитанные значения доступны в качестве источника сигнала для дисплея, выходов, реле и интерфейса.
- Машиностроение и приборостроение
- Диспетчерские и шкафы
- Контроль процесса, запись и надзор
- Настройка и преобразование сигнала
- Защита от переполнения (WHG)
Преимущества
- Сертификат SIL 2 (опция); Морское одобрение
- Сертификат SIL 2 (опция);
- Морское одобрение
- 1 или 2 расчетных значения и таблица линеаризации
- Мин./макс. сохраненная стоимость
- 5-значный 7-сегментный ЖК-дисплей с подсветкой
- 1 или 2 универсальных входа
- 2 реле (опция)
- Цифровой выход состояния (открытый коллектор)
Характеристики
