| Вход |
4x 4…20 mA analog4x digitalPulse counterModbus TCPModbus RS485 |
|---|---|
| Выход |
4x digitalModbus TCPModbus RS485 |
| Принцип измерения |
Fieldgate |
| Функция |
Gateway with web server for recording measurements via Modbus/Analog/HART (via accessory) , and transmission to SupplyCare software via Ethernet , WLAN , and cellular. |
| Память |
SD Card 1GB |

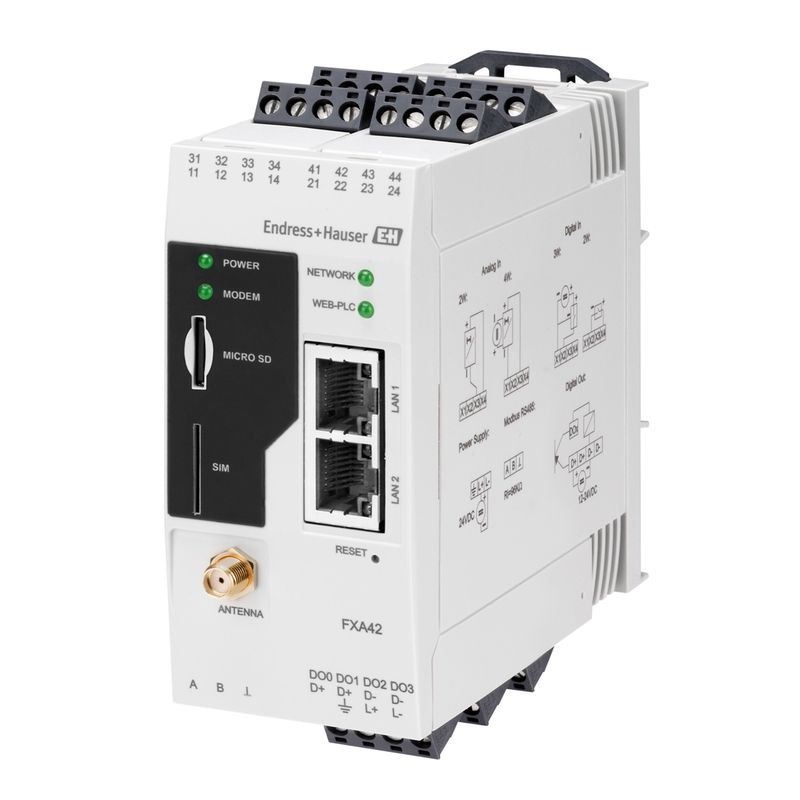

Шлюз для измерения значенийFieldgate FXA42
Fieldgate FXA42 разработан для мониторинга полевых устройств с цифровым интерфейсом или интерфейсом 4–20 мА независимо от местоположения. Он поддерживает интерфейсы связи, такие как Ethernet, WLAN или сотовая связь. Благодаря встроенной технологии веб-сервера его можно легко настроить в режиме онлайн, а измеренные значения можно визуализировать в режиме онлайн. FXA42 также предлагает функции регистрации данных и управления сигналами тревоги.
Для удаленного мониторинга подключенных аналоговых и цифровых полевых устройств с током 4–20 мА через Ethernet, WLAN или сотовую связь.
- Измеренные значения можно просмотреть с помощью стандартного интернет-браузера.
- Конфигурация циклов измерения и передачи
- Настраиваемый мониторинг предельных значений с аварийной сигнализацией по электронной почте или текстовым сообщением
- Четыре входа от 4 до 20 мА, 4 цифровых канала ввода и вывода
- Modbus TCP и Modbus RTU
Преимущества
- Визуализация уровня, расхода и давления на столе независимо от местоположения
- Простая настройка Fieldgate и легкая визуализация измеренных значений через встроенный веб-сервер.
- Подключается к SupplyCare Enterprise и хостингу SupplyCare.
- Расширенные функции и действия логического программирования
- Мониторинг предельного значения с сигнализацией по электронной почте или SMS
- Мониторинг резервуара с указанием предельного состояния по аналоговым входам (HH, H, L, LL)
- Простое подключение к полевым устройствам и подключение к системам сторонних производителей.
