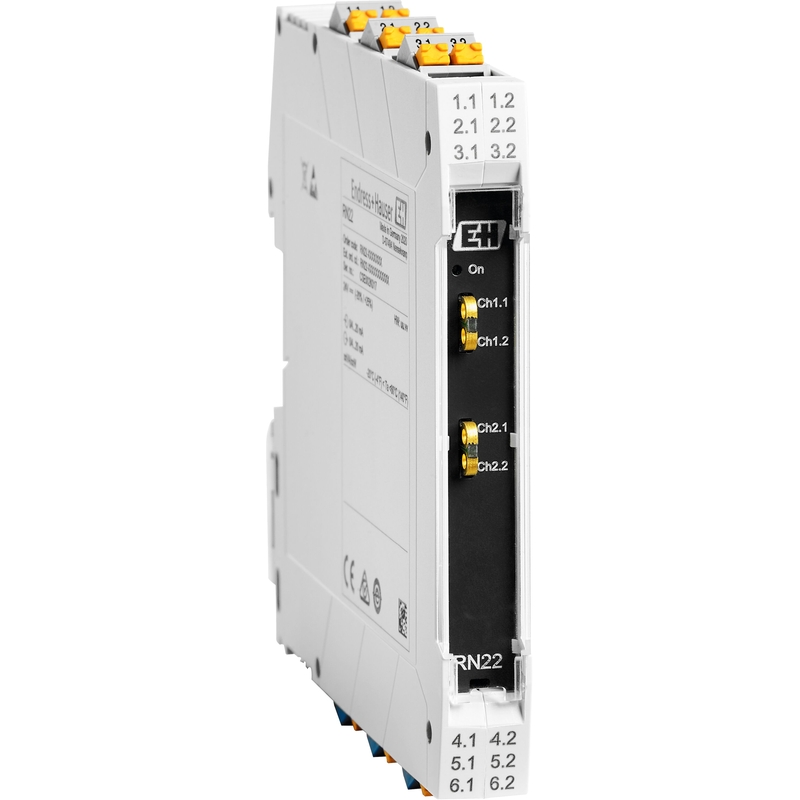

Активный барьер RN22

Активный барьер используется для передачи и гальванической изоляции сигналов 4–20 мА/HART. Устройство имеет активный/пассивный токовый вход, к которому можно напрямую подключить 2- или 4-проводной преобразователь. Выход устройства может управляться активно или пассивно. Тогда сигнал тока доступен для ПЛК/контроллера или для дальнейшего измерения через вставные винтовые или дополнительные вставные клеммы.

• 1-канальный активный барьер, широкодиапазонный источник питания

• Передача и гальваническая развязка аналоговых сигналов от 0/4 до 20 мА.

• Опционально искробезопасные сигналы [Ex-ia] из опасной зоны

• Двунаправленная передача сигналов связи HART®

• Питание или отсутствие входа для 2- или 4-проводных приборов

• Активный или пассивный выходной сигнал

• Диапазон температур окружающей среды: -40 … 60 °C (-40 … 140 °F)

Преимущества

• Широкий диапазон источников питания от 19,2 до 253 В переменного/постоянного тока.
• Быстрое и простое подключение благодаря вставным клеммам
• Опционально для приложений, ориентированных на безопасность, до уровня SIL 2 (SC3) в соответствии с IEC 61508.
• Дополнительная установка во взрывоопасной зоне 2
• Компактный корпус шириной 17,5 мм (0,69 дюйма) для эффективного использования пространства.
• Вариант установки с поворотом на 180° (клеммы для электропитания сверху или снизу)

Изолирующий усилитель выхода RNO22 используется для безопасного управления активными компонентами, такими как регулирующие клапаны, приводы, преобразователи I/P или индикаторы. Искробезопасное устройство разделяет и передает аналоговые сигналы от 0/4 до 20 мА и обеспечивает двунаправленную прозрачность HART® для цифровой связи с интеллектуальными приводами. Компактное интерфейсное устройство, имеющее до двух гальванически изолированных каналов, позволяет осуществлять контроль обрывов и коротких замыканий для надежной работы ответственного оборудования.

• 1- или 2-канальный выходной изолирующий усилитель

• Надежное управление активными компонентами, такими как регулирующие клапаны, датчики тока-давления.

• Передача и гальваническая развязка сигналов от 0/4 до 20 мА.

• Искробезопасность [Ex-ia], установка во взрывоопасной зоне 2

• Подходит для использования в системах безопасности до SIL 2 (SC 3) в соответствии с IEC 61508.

• Двунаправленная передача цифровых сигналов связи HART®

• Диапазон температур окружающей среды: от –40 до 70 °C (от –40 до 158 °F)

Преимущества

• Безопасный и надежный контроль активных компонентов во взрывоопасных зонах
• Быстрое и простое подключение и ввод в эксплуатацию: вставные клеммы, питание через шинный разъем на DIN-рейке.
• Компактный корпус: до 2 каналов толщиной 12,5 мм (0,49 дюйма) для эффективного использования пространства в шкафах управления.
• Точная и надежная передача сигнала
• Контроль обрыва линии и короткого замыкания

Изолирующий усилитель NAMUR предназначен для безопасной работы бесконтактных выключателей согласно EN 60947-5-6 (NAMUR), а также открытых и механических контактов с резистивными элементами связи. Он имеет универсальный источник питания (24–230 В переменного/постоянного тока) и один релейный выход (переключающий) на каждый канал. Устройство одобрено для использования в искробезопасных (Ex i) цепях до зоны 0 (газ) и зоны 20 (пыль) во взрывоопасной зоне. RLN42 может использоваться в оборудовании безопасности до уровня SIL 2 в соответствии с IEC 61508.

• Изолирующий усилитель для сигналов двоичного переключателя

• Широкодиапазонный источник питания (24–230 В переменного/постоянного тока)

• Вход для датчиков приближения в соотв. по НАМУР (EN 60947-5-6); плавающие контакты или контакты с цепью сопротивления

• Контроль входных цепей на предмет неисправностей линии, таких как обрыв линии и короткое замыкание (LFD), отключаемый

• Контакты реле на стороне выхода в качестве выходного сигнала, направление действия можно выбрать с помощью DIP-переключателей.

• Температура окружающей среды от -40 до 60 °C (от -40 до 140 °F)

• Установка во взрывоопасных зонах зона 2 / раздел 2

Преимущества

• Простое и быстрое подключение со съемными клеммами.
• Подходит для использования в системах безопасности до SIL 2 (IEC 61508).
• Компактный корпус шириной 17,5 мм (0,69 дюйма) для эффективного использования пространства.
• Гальваническая трехсторонняя развязка

Пассивный барьер RB223 можно использовать для гальванической изоляции активных сигнальных цепей (0–20 мА) в трех приложениях: передача из взрывоопасных зон во взрывоопасные, например, для активных регуляторов, контроллеров или индикаторов, передача из взрывоопасных зон в невзрывоопасные зоны для подключения активных, искробезопасных цепей к ПЛК, передача из взрывобезопасных зон в невзрывоопасные зоны для питания искробезопасных преобразователей с неискробезопасным источником питания преобразователей.

Отделение активных сигналов от 0/4 до 20 мА от датчиков, клапанов и регуляторов.

Преимущества

• Компактный корпус Side-by-Side для DIN-рейки
• Компактная одноканальная и двухканальная версия
• Нет необходимости в источнике питания
• Международные сертификаты Ex; Может использоваться до уровня SIL 3.
• Двунаправленная передача HART®
• Коммуникационные разъемы для HART® + встроенный резистор HART® для настройки датчика
