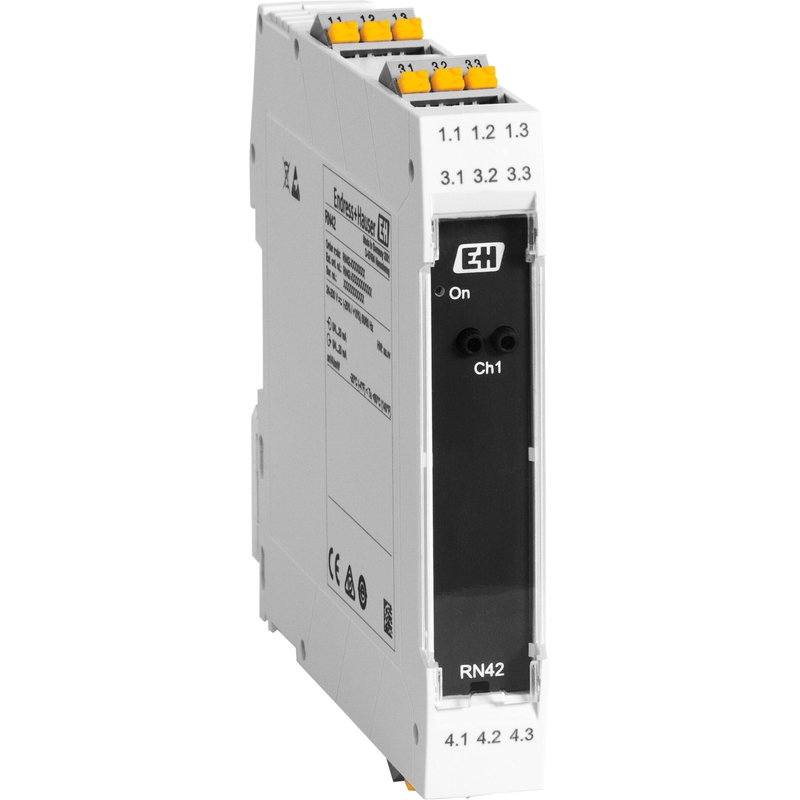

Активный барьер RN42

1- или 2-канальный активный барьер RN22 питает аналоговые измерительные контуры и системы безопасности до уровня SIL 2 (SC 3). Искробезопасный прозрачный интерфейс HART® обеспечивает надежную связь между полевыми устройствами и системой управления процессом. Он взаимодействует с 2-/4-проводными устройствами во взрывоопасных зонах и обеспечивает второй гальванически изолированный выходной сигнал в соотв. до NAMUR NE 175. Это открывает второй канал для оптимизации процессов, не затрагивая традиционную систему автоматизации.

• Одно- или двухканальный активный барьер, источник питания или удвоитель сигнала

• Передача аналогового сигнала от 0/4 до 20 мА (NAMUR NE 43) и гальваническая развязка

• Искробезопасность для эксплуатации во взрывоопасных зонах (зона 2)

• Двунаправленная связь HART® (прозрачная)

• Возможность 2- и 4-проводной связи для приборов во взрывоопасных зонах (зоны 0/20)

• Диапазон температур окружающей среды: -40 … 60 °C (-40 … 140 °F)

Преимущества

• Искробезопасное интерфейсное устройство, подходящее для использования в системах безопасности до уровня SIL 2 (SC 3) в соответствии с IEC 61508.
• Быстрое и простое подключение с помощью винтовых или вставных клемм или подача питания через Т-образный разъем на шине питания.
• Легкий доступ к разъемам подключения HART® на передней панели.
• Компактный корпус: до двух каналов диаметром 12,5 мм (0,49 дюйма) для эффективного использования пространства в шкафах управления.

Изолирующий усилитель выхода RNO22 используется для безопасного управления активными компонентами, такими как регулирующие клапаны, приводы, преобразователи I/P или индикаторы. Искробезопасное устройство разделяет и передает аналоговые сигналы от 0/4 до 20 мА и обеспечивает двунаправленную прозрачность HART® для цифровой связи с интеллектуальными приводами. Компактное интерфейсное устройство, имеющее до двух гальванически изолированных каналов, позволяет осуществлять контроль обрывов и коротких замыканий для надежной работы ответственного оборудования.

• 1- или 2-канальный выходной изолирующий усилитель

• Надежное управление активными компонентами, такими как регулирующие клапаны, датчики тока-давления.

• Передача и гальваническая развязка сигналов от 0/4 до 20 мА.

• Искробезопасность [Ex-ia], установка во взрывоопасной зоне 2

• Подходит для использования в системах безопасности до SIL 2 (SC 3) в соответствии с IEC 61508.

• Двунаправленная передача цифровых сигналов связи HART®

• Диапазон температур окружающей среды: от –40 до 70 °C (от –40 до 158 °F)

Преимущества

• Безопасный и надежный контроль активных компонентов во взрывоопасных зонах
• Быстрое и простое подключение и ввод в эксплуатацию: вставные клеммы, питание через шинный разъем на DIN-рейке.
• Компактный корпус: до 2 каналов толщиной 12,5 мм (0,49 дюйма) для эффективного использования пространства в шкафах управления.
• Точная и надежная передача сигнала
• Контроль обрыва линии и короткого замыкания

Изолирующий усилитель NAMUR предназначен для безопасной работы бесконтактных выключателей согласно EN 60947-5-6 (NAMUR), а также открытых и механических контактов с резистивными элементами связи. Он имеет универсальный источник питания (24–230 В переменного/постоянного тока) и один релейный выход (переключающий) на каждый канал. Устройство одобрено для использования в искробезопасных (Ex i) цепях до зоны 0 (газ) и зоны 20 (пыль) во взрывоопасной зоне. RLN42 может использоваться в оборудовании безопасности до уровня SIL 2 в соответствии с IEC 61508.

• Изолирующий усилитель для сигналов двоичного переключателя

• Широкодиапазонный источник питания (24–230 В переменного/постоянного тока)

• Вход для датчиков приближения в соотв. по НАМУР (EN 60947-5-6); плавающие контакты или контакты с цепью сопротивления

• Контроль входных цепей на предмет неисправностей линии, таких как обрыв линии и короткое замыкание (LFD), отключаемый

• Контакты реле на стороне выхода в качестве выходного сигнала, направление действия можно выбрать с помощью DIP-переключателей.

• Температура окружающей среды от -40 до 60 °C (от -40 до 140 °F)

• Установка во взрывоопасных зонах зона 2 / раздел 2

Преимущества

• Простое и быстрое подключение со съемными клеммами.
• Подходит для использования в системах безопасности до SIL 2 (IEC 61508).
• Компактный корпус шириной 17,5 мм (0,69 дюйма) для эффективного использования пространства.
• Гальваническая трехсторонняя развязка
