| Макс. погрешность измерения |
Volume flow (standard):‐ ±1.0 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)‐ ±2 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)Volume flow (optional calibration):‐ ±0.5 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)‐ ±1.0 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)Corrected volume flow (standard):‐ ±1.2 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)‐ ±2.1 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)Corrected volume flow… |
|---|---|
| Диапазон измерения |
Gas: 0.3 m/s to 40 m/s |
| Средний температурный диапазон |
-50 to 150 °C (-58 to +302°F)-50 to 100 °C (-58 to +212°F) with integrated pressure cell |
| Макс. технологическое давление |
0.7 to 101 bar a (10.15 to 1464.88 psi a) |
| Смачиваемые материалы |
Measuring tube: 1.4408/1.4409 (CF3M)Transducer: 1.4404 (316 , 316L , Titan Grade 2 |

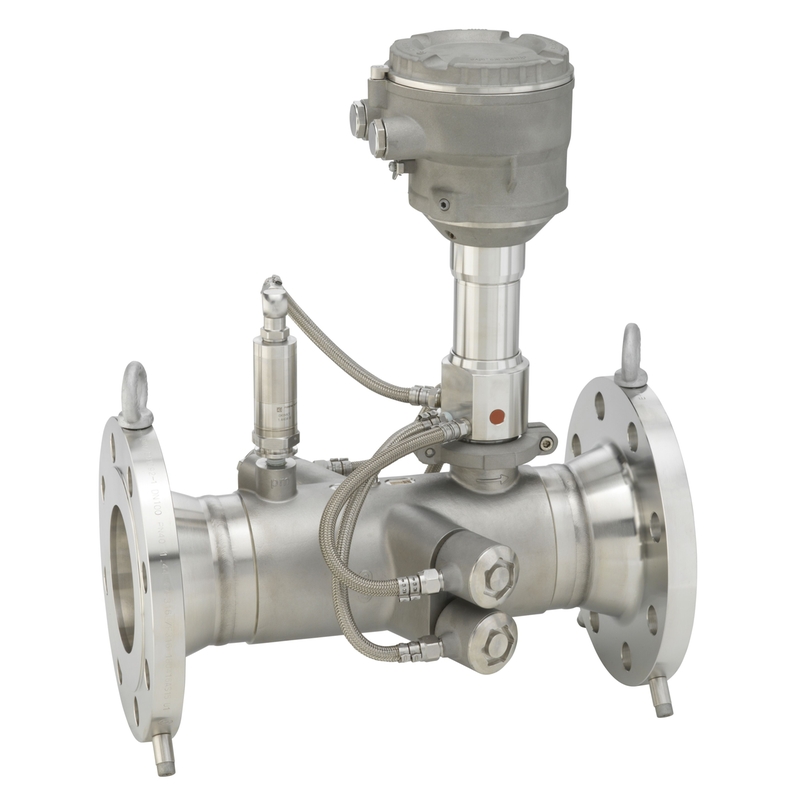

Ультразвуковой расходомер Proline Prosonic Flow G 500
Для широкого спектра применений с газами Prosonic Flow G обеспечивает надежное измерение расхода даже при наличии влажного газа и меняющихся свойств и состава газа. Корпус датчика, рассчитанный на давление, с разрывной мембраной снижает риски безопасности. Инновационный дистанционный передатчик обеспечивает максимальную гибкость установки и безопасность эксплуатации в сложных условиях. Технология Heartbeat обеспечивает постоянное соблюдение требований и безопасность процессов.
- На принцип измерения не влияет состав газа
- Точное измерение природного и технологического газа в химической, а также нефтегазовой промышленности.
Свойства устройства:
- Прямое измерение: расход, давление и температура
- Детали, контактирующие с рабочей средой: титан/316L
- Максимальная точность измерения: 0,5 %
- Удаленная версия до 4 входов/выходов
- Дисплей с подсветкой, сенсорным управлением и доступом к WLAN.
- Стандартный кабель между датчиком и преобразователем
Преимущества
- Гибкое устройство с определяемыми пользователем газовыми смесями для сложных измерительных задач
- Максимальная надежность даже при работе с влажным или влажным газом – конструкция датчика нечувствительна к конденсату
- Высокопроизводительное управление процессом – значения с компенсацией давления и температуры в реальном времени
- Эффективное решение – многопараметрическое, без потерь давления
- Полный доступ к технологической и диагностической информации – многочисленные, свободно комбинируемые входы/выходы
- Уменьшение сложности и разнообразия – свободно настраиваемая функциональность ввода-вывода.
- Интегрированная проверка – технология Heartbeat
