| Измеряемые переменные |
Volumetric flow , a. c. , volume a. c. , gas velocity , sound velocity |
|---|---|
| Измерительная среда |
Natural gas , air , C2H4 , steam , process gases (e. g. CO2 up to 100% , N2 , O2 , Cl2 etc.) , gases like sour gas or bio gas with high H2S content |
| Номинальный размер трубы |
2" … 24"(DN 50 … DN 600) |
| Принцип измерения |
Ultrasonic transit time difference measurement |
| Повторяемость |
< 0.1 % of the measured value |

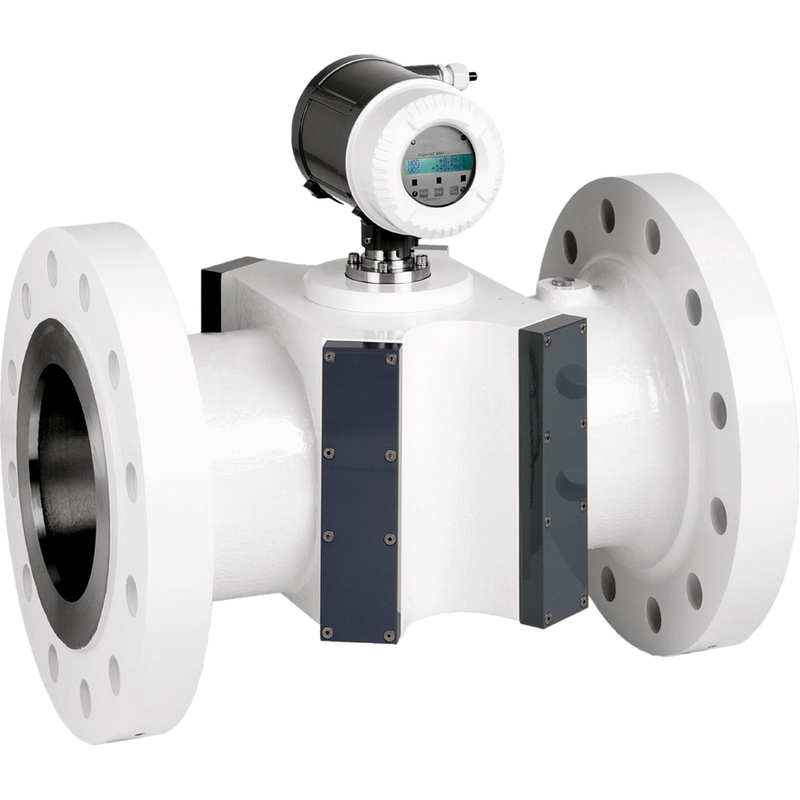

Ультразвуковой расходомер FLOWSIC600
FLOWSIC600 — это ультразвуковой расходомер, устанавливающий стандарты в своем сегменте рынка. Конструкция показывает, что она ориентирована на суровые условия отрасли. Благодаря компактной конструкции со встроенной прокладкой кабеля измерительная система долговечна, отказоустойчива, не требует особого обслуживания и демонстрирует долговременную стабильность. FLOWSIC600 имеет обширные возможности диагностики, которые позволяют обнаруживать неисправности до того, как они повлияют на измерение, и предлагает мониторинг процесса на основе скорости звука.
- Измерение расхода технологических газов
- Учет промышленных газов CO2, H2, воздуха, N2, O2, NH3, этилена, гелия, аргона
- Измерение внутреннего распределения
- Для газов с высоким содержанием H2S, таких как сернистый газ или биогаз.
Свойства устройства:
- Высокоэффективный ультразвуковой преобразователь — температура газа до +105 °C и давление до 250 бар.
- Схема прямого пути
- Интеллектуальная самодиагностика
- Компактная, прочная конструкция
- Интегрированный журнал и регистратор данных
- Большой диапазон измерения 1:120
- Двунаправленное измерение
- Низкое энергопотребление: <1 Вт
Преимущества
- Долговременная стабильность, надежные измерения
- Низкие эксплуатационные расходы благодаря интеллектуальной самодиагностике
- Практически невосприимчив к шуму регулятора давления.
- Ультразвуковые преобразователи можно заменять под рабочим давлением.
- Широкий диапазон применения
Похожие товары
FLOWSIC610ультразвуковой расходомер
Компактный, точный и готовый к будущему чистой энергии. Основанный на многолетнем опыте коммерческого учета, FLOWSIC610 представляет собой ультразвуковой расходомер, одобренный MID для коммерческого измерения газообразного водорода: прочное и надежное решение, разработанное для сложных условий эксплуатации водорода. FLOWSIC610 доступен для всех размеров от DN50 до DN400 с классом финансовой точности 1. Опция индикатора чистоты обеспечивает мгновенный контроль чистоты водорода на основе скорости звука.
- Коммерческое измерение водорода
- Транспорт и хранение водорода
- Экспортный трубопровод электролизеров
- Измерение на водородных компрессорных станциях
Свойства устройства:
- Класс точности 1
- Проверенная производительность потока до 60 м/с (200 футов/с)
- Полнопроходная конструкция без перепада давления
- Большой динамический диапазон до 1:160
- Опция индикации чистоты водорода
- Искробезопасные и надежные ультразвуковые преобразователи.
Преимущества
- Класс точности 1 счетчик для всех размеров от DN50 до DN400 с диапазоном регулирования до 1:160.
- Надежный и проверенный поставщик фискальных решений
- Готовность к расходу, эквивалентному энергии – проверенная производительность потока до 60 м/с (200 футов/с)
- Индикация чистоты водорода – значения в реальном времени для контроля процесса
- Быстрый и простой ввод в эксплуатацию с помощью FLOWgateTM.
Proline Prosonic Flow 93 Ультразвуковой расходомер
Портативный ультразвуковой расходомер Prosonic Flow 93T предназначен для временного контроля и тестовых измерений с накладными датчиками. Работает независимо от сети с помощью аккумулятора. Prosonic Flow 93T идеально подходит для проведения проверочных измерений в существующих точках измерения расхода.
Датчики идеально подходят для бесконтактного измерения чистых или слегка загрязненных жидкостей, независимо от давления или электропроводности.
- Идеальное решение для временного использования везде, где требуется точное измерение или проверка.
- Может использоваться со всеми металлическими и пластиковыми трубами с футеровкой или без футеровки, а также с композитными трубами.
- Подходит для труб диаметром от DN 15 до 4000 (от ½ до 160 дюймов).
- Подходит для температур жидкости в диапазоне от –40 до +170 °C (от –40 до +338 °F).
Преимущества
- Автоматическое сканирование частоты для максимальной производительности измерений
- Быстрая и надежная установка – специально разработанные монтажные комплекты.
- Никаких дополнительных путей утечки – внешнее измерение снаружи трубы
- Прозрачность процесса – возможности диагностики
- Временный контроль точек измерения – портативный расходомер с аккумуляторной батареей и токовым выходом.
- Проверка других расходомерных устройств – встроенный регистратор данных и токовый вход
- Автоматическое восстановление данных
Ультразвуковой расходомер FLOWSIC300
Ультразвуковой расходомер FLOWSIC300 отличается уникальным сочетанием высококачественных компонентов, большим диапазоном измерения, простотой установки и низкими затратами на установку. Его можно использовать везде, где не требуется разрешение на сдачу в эксплуатацию: для внутренних измерений в газовых сетях и при технологических измерениях в нефтехимической промышленности. FLOWSIC300 включает в себя проверенную технологию и компоненты надежных расходомеров газа для коммерческого учета.
- Измерение расхода газа в целях коммерческого учета
- Контрольные измерения в области транспортировки и хранения природного газа
- Внутренние измерения для целей балансировки
Свойства устройства:
- Модульная гибкая установка
- Бесконтактная ультразвуковая технология без потери давления
- Диапазон измерения более 100:1
- Датчики можно заменять под давлением
- Низкая чувствительность к пульсациям и шумам регулятора давления.
- Дистанционная электроника (макс. 15 м)
- Двунаправленное измерение с автоматической диагностикой
Преимущества
- Простая установка в существующие трубопроводы
- Эффективное решение, особенно для труб диаметром более 12 дюймов, благодаря установке на существующие трубопроводы и без необходимости в корпусе счетчика.
- Снижение затрат на приобретение — инструмент для извлечения датчиков можно использовать для нескольких устройств.
- Низкие эксплуатационные расходы, износ и отсутствие износа
- Низкие эксплуатационные расходы благодаря автоматизированной диагностике и техническому обслуживанию по состоянию.
- Подходит для установки в подземных отсеках с помощью удаленной электроники и датчиков со степенью защиты IP 68.
Ультразвуковой расходомер FLOWSIC500
Ультразвуковой расходомер FLOWSIC500 обеспечивает чрезвычайно точные измерения распределения природного газа. Он устойчив к перегрузкам, точен и контролируется интеллектуальной системой диагностики. Его можно легко интегрировать в существующие измерительные станции. Он работает либо в автономной энергетической конфигурации, либо в отказоустойчивой сети с резервной батареей. Он соответствует всем применимым стандартам и директивам и обеспечивает надежность непрерывной и бесперебойной подачи газа.
- Распределение природного газа на перекачивающих и измерительных станциях муниципальных и региональных газоснабжающих предприятий.
- Измерительные станции для промышленного и коммерческого применения
Свойства устройства:
- Диагностика и постоянная эксплуатационная проверка
- Прочный и надежный из-за отсутствия движущихся частей.
- Сменный картридж
- Прямая зона входа/выхода не требуется
- Устойчивость к перегрузкам
- Опционально интегрированное преобразование расхода/регистрация даты
- Аккумулятор или искробезопасный источник питания
Преимущества
- Высочайшая достоверность измерений и безопасность непрерывной подачи газа
- Снижение затрат на установку за счет интегрированного преобразования потока.
- Простая установка, совместимая с традиционными технологиями (турбинные и ротационные расходомеры)
- Минимальные эксплуатационные расходы благодаря практически не требующему технического обслуживания
- Упрощенная повторная калибровка благодаря простой замене картриджа
- Надежность при динамических изменениях нагрузки
- Автономная работа
Ультразвуковой расходомер FLOWSIC900
FLOWSIC900 — это результат нашего многолетнего опыта в измерении природного газа: расходомер, специально адаптированный к требованиям отрасли СПГ. Он обеспечивает необходимую точность коммерческого учета для измерения объемного расхода и соответствует самым высоким метрологическим стандартам. Благодаря FLOWSIC900 и проверенным продуктам FLOWSIC600-XT и FLOWSIC100 Flare-XT мы предлагаем высококачественные измерительные решения из одних рук, позволяющие вывести производительность и надежность измерений на заводах СПГ на новый уровень.
- Коммерческий учет СПГ
- Наземные и морские приложения
- Сжижение, транспортировка и хранение СПГ
Свойства устройства:
- Искробезопасные и надежные ультразвуковые преобразователи.
- Соответствует OIML R117 кл. 0.3 и API MPMS гл. 5,8
- Измерение и диагностика в реальном времени
- Полнопроходная конструкция без перепада давления и необходимости использования стабилизатора потока.
- Заводская теплоизоляция
- Блок удаленной обработки сигналов
Преимущества
- Низкая неопределенность измерения непосредственно в пункте коммерческого учета, снижающая финансовые риски при сделке СПГ.
- Повышенная прозрачность во время транзакции СПГ за счет динамических измерений и диагностики в режиме реального времени.
- Экономия эксплуатационных расходов за счет снижения потерь отпарного газа и эффективной транспортировки СПГ благодаря минимизации падения давления.
- Экономия капитальных затрат за счет упрощенной интеграции и установки счетчиков благодаря компактной конструкции и заводской предварительной изоляции.
- Легкий и быстрый доступ во время ввода в эксплуатацию и регулярных проверок с помощью удаленного SPU.
Ультразвуковой расходомер Proline Prosonic Flow E 100
Измерение деминерализованной воды в инженерных сетях, например, в линиях возврата конденсата котлов, требует надежных устройств. Prosonic Flow E 100 обеспечивает экономичное и точное измерение двунаправленного расхода во всех отраслях промышленности. Благодаря встроенному измерению температуры Prosonic Flow E 100 является многопараметрическим расходомером, обеспечивающим значительную дополнительную выгоду для вашего предприятия. Технология Heartbeat обеспечивает надежность измерений и продлевает циклы повторной калибровки.
- Принцип измерения не зависит от давления, плотности, температуры и проводимости.
- Двунаправленное измерение деминерализованной воды для коммунальных предприятий, например. линии возврата конденсата котла
Свойства устройства:
- Точность до ±0,5 % (расход) или в соотв. EN 1434 кл. 2, ±2,0 °C (± 3,6 °F) (темпер.)
- Температура процесса до 150 °C (302 °F)
- Весь корпус счетчика изготовлен из нержавеющей стали.
- 4–20 мА HART, импульсный/частотный выход
- Доступен локальный дисплей для чтения и мониторинга.
- Прочный корпус преобразователя
Преимущества
- Долговременная стабильность – надежный и прочный датчик
- Дальнейшее уменьшение точки измерения – многопараметрическое устройство
- Надежное измерение расхода – высокий диапазон регулирования (200:1)
- Экономия времени на локальном управлении без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
- Увеличенные интервалы калибровки – встроенная проверка устройства благодаря технологии Heartbeat
- Простой ввод в эксплуатацию – краткие пояснения к параметрам
Ультразвуковой расходомер Proline Prosonic Flow G 500
Для широкого спектра применений с газами Prosonic Flow G обеспечивает надежное измерение расхода даже при наличии влажного газа и меняющихся свойств и состава газа. Корпус датчика, рассчитанный на давление, с разрывной мембраной снижает риски безопасности. Инновационный дистанционный передатчик обеспечивает максимальную гибкость установки и безопасность эксплуатации в сложных условиях. Технология Heartbeat обеспечивает постоянное соблюдение требований и безопасность процессов.
- На принцип измерения не влияет состав газа
- Точное измерение природного и технологического газа в химической, а также нефтегазовой промышленности.
Свойства устройства:
- Прямое измерение: расход, давление и температура
- Детали, контактирующие с рабочей средой: титан/316L
- Максимальная точность измерения: 0,5 %
- Удаленная версия до 4 входов/выходов
- Дисплей с подсветкой, сенсорным управлением и доступом к WLAN.
- Стандартный кабель между датчиком и преобразователем
Преимущества
- Гибкое устройство с определяемыми пользователем газовыми смесями для сложных измерительных задач
- Максимальная надежность даже при работе с влажным или влажным газом – конструкция датчика нечувствительна к конденсату
- Высокопроизводительное управление процессом – значения с компенсацией давления и температуры в реальном времени
- Эффективное решение – многопараметрическое, без потерь давления
- Полный доступ к технологической и диагностической информации – многочисленные, свободно комбинируемые входы/выходы
- Уменьшение сложности и разнообразия – свободно настраиваемая функциональность ввода-вывода.
- Интегрированная проверка – технология Heartbeat
Ультразвуковой расходомер Prosonic Flow E Heat
Prosonic Flow E Heat — идеальный датчик теплового потока для улучшения управления энергопотреблением во всех отраслях промышленности. Он предлагает признанные сертификаты коммерческого учета для систем отопления и охлаждения и оптимизирован для гибкого промышленного использования.
- Принцип измерения не зависит от давления, плотности, температуры и проводимости.
- Лучший выбор для управления энергопотреблением воды (например, отопление и охлаждение) во всех отраслях промышленности.
Свойства устройства:
- Класс точности 2 в соответствии с международными сертификатами, такими как MI-004, EN 1434, OIML R75.
- Весь корпус датчика изготовлен из нержавеющей стали.
- Температура процесса до 150 °C (302 °F)
- Сертифицированный импульсный выход
- Экономичный передатчик, оптимизированный для применения
Преимущества
- Полное соблюдение правил коммерческого учета.
- Долговременная стабильность – надежный датчик в прочном промышленном исполнении
- Экономия энергии и затрат – оптимизированный датчик для полностью изолированных труб
- Надежное измерение расхода – высокий диапазон регулирования
- Легкая и безопасная эксплуатация – не требуется ввод в эксплуатацию, нет несанкционированного доступа к устройству благодаря заблокированному импульсному выходу.
- Простая индикация процесса – прямое считывание информации о состоянии с помощью цветных светодиодов.
- Повышенная надежность – комплексная диагностика
