| Измеряемые переменные |
Volume a. c. , volumetric flow a. c. , Fluid velocity , Speed of sound |
|---|---|
| Измерительная среда |
LNG (Liquefied Natural Gas) |
| Номинальный размер трубы |
8 ″ … 36 ″DN200 … DN900 , Schedule 40S/STD acc. ASME B36.19 / B36.10 , others on request |
| Принцип измерения |
Ultrasonic transit time difference measurement |
| Повторяемость |
≤ ± 0.05 % of the measured value |

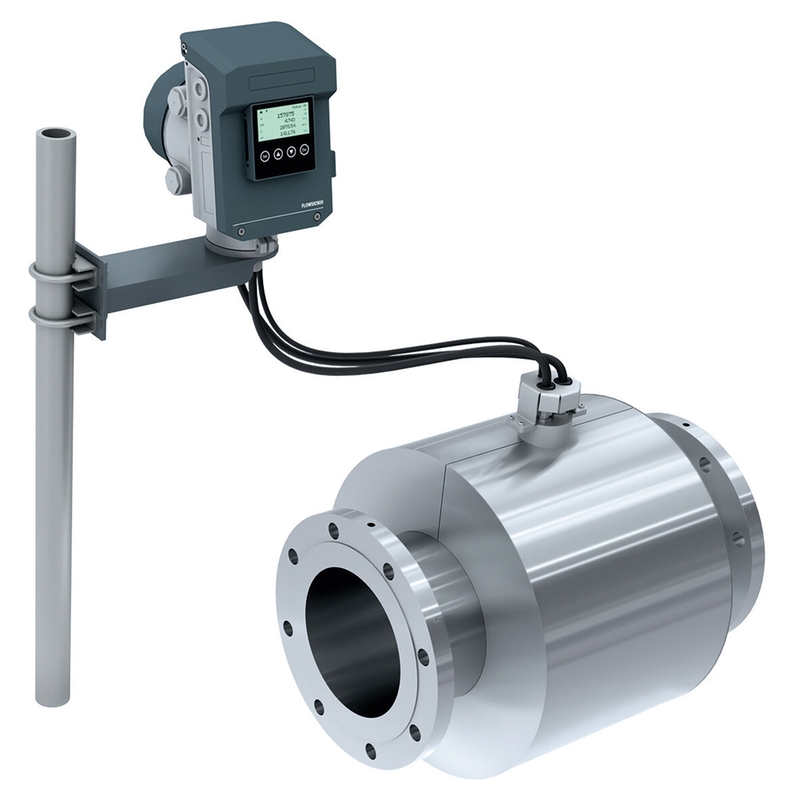

Ультразвуковой расходомер FLOWSIC900
FLOWSIC900 — это результат нашего многолетнего опыта в измерении природного газа: расходомер, специально адаптированный к требованиям отрасли СПГ. Он обеспечивает необходимую точность коммерческого учета для измерения объемного расхода и соответствует самым высоким метрологическим стандартам. Благодаря FLOWSIC900 и проверенным продуктам FLOWSIC600-XT и FLOWSIC100 Flare-XT мы предлагаем высококачественные измерительные решения из одних рук, позволяющие вывести производительность и надежность измерений на заводах СПГ на новый уровень.
- Коммерческий учет СПГ
- Наземные и морские приложения
- Сжижение, транспортировка и хранение СПГ
Свойства устройства:
- Искробезопасные и надежные ультразвуковые преобразователи.
- Соответствует OIML R117 кл. 0.3 и API MPMS гл. 5,8
- Измерение и диагностика в реальном времени
- Полнопроходная конструкция без перепада давления и необходимости использования стабилизатора потока.
- Заводская теплоизоляция
- Блок удаленной обработки сигналов
Преимущества
- Низкая неопределенность измерения непосредственно в пункте коммерческого учета, снижающая финансовые риски при сделке СПГ.
- Повышенная прозрачность во время транзакции СПГ за счет динамических измерений и диагностики в режиме реального времени.
- Экономия эксплуатационных расходов за счет снижения потерь отпарного газа и эффективной транспортировки СПГ благодаря минимизации падения давления.
- Экономия капитальных затрат за счет упрощенной интеграции и установки счетчиков благодаря компактной конструкции и заводской предварительной изоляции.
- Легкий и быстрый доступ во время ввода в эксплуатацию и регулярных проверок с помощью удаленного SPU.
Характеристики
Похожие товары
FLOWSIC610ультразвуковой расходомер
Компактный, точный и готовый к будущему чистой энергии. Основанный на многолетнем опыте коммерческого учета, FLOWSIC610 представляет собой ультразвуковой расходомер, одобренный MID для коммерческого измерения газообразного водорода: прочное и надежное решение, разработанное для сложных условий эксплуатации водорода. FLOWSIC610 доступен для всех размеров от DN50 до DN400 с классом финансовой точности 1. Опция индикатора чистоты обеспечивает мгновенный контроль чистоты водорода на основе скорости звука.
- Коммерческое измерение водорода
- Транспорт и хранение водорода
- Экспортный трубопровод электролизеров
- Измерение на водородных компрессорных станциях
Свойства устройства:
- Класс точности 1
- Проверенная производительность потока до 60 м/с (200 футов/с)
- Полнопроходная конструкция без перепада давления
- Большой динамический диапазон до 1:160
- Опция индикации чистоты водорода
- Искробезопасные и надежные ультразвуковые преобразователи.
Преимущества
- Класс точности 1 счетчик для всех размеров от DN50 до DN400 с диапазоном регулирования до 1:160.
- Надежный и проверенный поставщик фискальных решений
- Готовность к расходу, эквивалентному энергии – проверенная производительность потока до 60 м/с (200 футов/с)
- Индикация чистоты водорода – значения в реальном времени для контроля процесса
- Быстрый и простой ввод в эксплуатацию с помощью FLOWgateTM.
Proline Prosonic Flow 92 Ультразвуковой расходомер
Prosonic Flow F — это линейный датчик прочного промышленного дизайна для ультразвукового измерения жидкостей. В сочетании с передатчиком Prosonic Flow 92 с питанием от контура устройство обеспечивает простую системную интеграцию и точность по привлекательной цене. Prosonic Flow 92F идеально подходит для химической и нефтехимической промышленности.
- Принцип измерения не зависит от давления, плотности, температуры, проводимости и вязкости.
- Линейное устройство для однородных проводящих и непроводящих жидкостей в химической и нефтехимической промышленности.
Свойства устройства:
- Полное соответствие требованиям NACE MR0175 и MR0103.
- Номинальный диаметр: DN 25–300 (1–12 дюймов)
- Температура среды: от –40 до 200 °C (от –40 до 392 °F)
- Устройство в компактной или раздельной версии
- 2-строчный дисплей с подсветкой и кнопками.
- HART, PROFIBUS PA, FOUNDATION Fieldbus
Преимущества
- Безопасная конструкция для перерабатывающей промышленности – международные сертификаты для опасных зон
- Никаких дополнительных потерь давления – полнопроходная конструкция
- Прозрачность процесса – возможности диагностики
- Простая установка и снижение затрат на установку – передатчик с питанием от контура
- Полное соответствие отраслевым стандартам – IEC/ATEX/FM/CSA/JPN/NEPSI.
- Автоматическое восстановление данных для обслуживания
Proline Prosonic Flow P 500 ультразвуковой накладной расходомер
Prosonic Flow P 500 — это ультразвуковой накладной расходомер для безопасного и не требующего обслуживания измерения проводящих и непроводящих жидкостей даже в сложных условиях. Он измеряет поток неинвазивно и в двух направлениях, независимо от давления, плотности и проводимости и без прерывания процесса. FlowDC делает монтаж настолько гибким, как никогда раньше. Заданная точность сохраняется при входном участке всего 2 x DN, даже в случае возмущенных профилей потока.
Специальные соединительные накладки делают эту ультразвуковую систему крепления не требующей обслуживания в течение всего жизненного цикла изделия.
Кроме того, Prosonic Flow P 500 доступен в следующих комплектациях:
- высокотемпературные датчики для измерения до 550 °C (1022 °F)
- Пакет приложений для нефти (PAP), рассчитывающий стандартный объем жидких углеводородов.
- Технология Heartbeat, обеспечивающая непрерывную прозрачность процесса. Таким образом, отложения можно обнаружить до того, как они повлияют на работу.
Преимущества
- Гибкий монтаж – FlowDC сокращает длину впускного канала до минимума
- Высокие стандарты безопасности – Prosonic Flow P 500 разработан в соответствии с требованиями функциональной безопасности IEC 61508 и имеет международные сертификаты для взрывоопасных зон, зоны 1 и класса I, раздел 1.
- Надежные измерения – проверенные датчики в сочетании с не требующей обслуживания системой крепления обеспечивают долговременные стабильные сигналы, в том числе в условиях высоких температур (≤550 °C/1022 °F)
- Удобство использования: веб-сервер обеспечивает полный удаленный доступ, а сенсорный дисплей устройства обеспечивает удобное взаимодействие на месте.
- Прозрачная информация о процессах — технология Heartbeat со встроенными функциями диагностики, проверки и мониторинга обеспечивает соблюдение требований и безопасность процесса в любое время.
- Низкие капитальные вложения – экономическая эффективность увеличивается с увеличением диаметра трубы (до DN 4000/160").
Teqwave T – Ультразвуковой измеритель концентрации
Портативный прибор Teqwave T предлагает наиболее гибкие возможности применения для временного анализа жидкостей на месте на вашем заводе или в лаборатории. С помощью всего лишь одного устройства вы можете контролировать значения концентрации в различных точках измерения и, таким образом, максимизировать качество продукта при минимальных эксплуатационных расходах. Мобильный передатчик с предварительно настроенными точками измерения позволяет использовать Teqwave T, идеально соответствующий вашим производственным потребностям.
- Акустический волновод осуществляет измерения точно и надежно, обнаруживаются даже самые незначительные изменения.
- Временное измерение концентрации жидкостей в различных точках измерения на заводе и в лаборатории
Свойства устройства
- Длина вставки: 180 мм (7 дюймов)
- Точный и независимый от профиля потока
- Прочный портативный передатчик с литий-ионным аккумулятором емкостью 2300 мАч.
- Большой цветной дисплей с 4 кнопками управления.
- Встроенное хранилище данных макс. 3000 измеренных значений
Преимущества
- Простой, быстрый и эффективный анализ жидкости на месте в режиме реального времени
- Универсальные приложения – одно устройство для смены задач
- Высочайшая безопасность процесса – надежное измерение благодаря прочному, не требующему обслуживания датчику
- Экономия средств – контроль качества продукции без отбора проб
- Индивидуальное использование – инновационная концепция применения, которую можно использовать для меняющихся измерительных задач.
- Быстрое и простое управление без знаний метрологии – предварительно настроенные точки измерения
- Эффективный мониторинг установки – до 8 часов мобильной работы без внешнего источника питания
Компьютер расхода Flow-X
Компьютер расхода Flow-X обеспечивает преобразование объема газа, регистрацию событий, регистрацию параметров и составление отчетов с использованием самых современных технологий. Идентичные модули объединены в разные корпуса, предлагая многопоточную версию Flow-X/P для 1–4 измерительных расстояний с локальным сенсорным экраном или версию Flow-X/S для небольших установок с одним измерительным расстоянием. Это идеальный партнер для решений коммерческого учета газа в установках с ультразвуковыми расходомерами газа FLOWSIC600.
- Коммерческий учет газа
- Требовательные применения природного газа и технологического газа
Свойства устройства:
- Одобренная MID конфигурация для потоков измерения газа с FLOWSIC600
- Мощные модули для требовательных приложений
- Каждый модуль оснащен процессором, памятью и одинаковыми входами/выходами.
- Интуитивно понятный пользовательский интерфейс для графического дисплея и веб-браузера
- Настоящий удаленный доступ через Ethernet
- Станционный компьютер для нескольких потоков
Преимущества
- Снижение затрат на планирование и установку за счет стандартных конфигураций.
- Очень точное преобразование объема с несколькими циклами расчета в секунду.
- Высокая надежность благодаря независимым модулям с собственным преобразованием объема и хранением измеренных значений, показаний счетчиков и событий.
- Простое расширение установок с помощью модулей с одинаковыми входами/выходами и 100% программной конфигурацией.
- Снижение затрат на обслуживание и техническое обслуживание благодаря защищенному от несанкционированного доступа удаленному обслуживанию.
- Экономичная и гибкая системная интеграция нескольких потоков
Ультразвуковой расходомер FLOWSIC100 Flare-XT
Обнаружение утечек факельного газа, измерение расхода пара, мониторинг потерь газа, контроль закачки пара при сжигании факельного газа, а также оптимизация процесса — это области применения газового расходомера FLOWSIC100-Flare-XT. Он измеряет такие значения, как скорость газа, объем газа, массовый расход, молекулярный вес, объемный расход и скорость звука. Кроме того, он обеспечивает интеллектуальный процесс мониторинга устройств и поддерживает профилактическое обслуживание, предназначенное для решения текущих и будущих задач.
- Измерение факельного газа при добыче и переработке природного газа и попутных нефтяных газов (ПНГ)
- Измерение факельного газа на химических и нефтехимических заводах
- Измерение отходящего газа СПГ
Свойства устройства:
- Надежное измерение даже при высоких скоростях газа и изменяющемся его составе.
- Прямой расчет массового расхода без дополнительных газоанализаторов
- Интуитивное программное обеспечение FLOWgateTM для ввода в эксплуатацию, эксплуатации и диагностики.
- Самоконтроль, самотестирование и профилактическое обслуживание
Преимущества
- Соблюдаются некоторые стандарты и рекомендации по измерению факельного газа.
- Максимальная доступность установки
- Совместимость с текущими и будущими коммуникационными архитектурами.
- Независимое обслуживание посредством проверки по требованию и поддержки при необходимости.
- Простая замена существующих измерительных систем, доступны подходящие решения по модернизации или модернизации.
Ультразвуковой расходомер FLOWSIC600
FLOWSIC600 — это ультразвуковой расходомер, устанавливающий стандарты в своем сегменте рынка. Конструкция показывает, что она ориентирована на суровые условия отрасли. Благодаря компактной конструкции со встроенной прокладкой кабеля измерительная система долговечна, отказоустойчива, не требует особого обслуживания и демонстрирует долговременную стабильность. FLOWSIC600 имеет обширные возможности диагностики, которые позволяют обнаруживать неисправности до того, как они повлияют на измерение, и предлагает мониторинг процесса на основе скорости звука.
- Измерение расхода технологических газов
- Учет промышленных газов CO2, H2, воздуха, N2, O2, NH3, этилена, гелия, аргона
- Измерение внутреннего распределения
- Для газов с высоким содержанием H2S, таких как сернистый газ или биогаз.
Свойства устройства:
- Высокоэффективный ультразвуковой преобразователь — температура газа до +105 °C и давление до 250 бар.
- Схема прямого пути
- Интеллектуальная самодиагностика
- Компактная, прочная конструкция
- Интегрированный журнал и регистратор данных
- Большой диапазон измерения 1:120
- Двунаправленное измерение
- Низкое энергопотребление: <1 Вт
Преимущества
- Долговременная стабильность, надежные измерения
- Низкие эксплуатационные расходы благодаря интеллектуальной самодиагностике
- Практически невосприимчив к шуму регулятора давления.
- Ультразвуковые преобразователи можно заменять под рабочим давлением.
- Широкий диапазон применения
Ультразвуковой расходомер Prosonic Flow E Heat
Prosonic Flow E Heat — идеальный датчик теплового потока для улучшения управления энергопотреблением во всех отраслях промышленности. Он предлагает признанные сертификаты коммерческого учета для систем отопления и охлаждения и оптимизирован для гибкого промышленного использования.
- Принцип измерения не зависит от давления, плотности, температуры и проводимости.
- Лучший выбор для управления энергопотреблением воды (например, отопление и охлаждение) во всех отраслях промышленности.
Свойства устройства:
- Класс точности 2 в соответствии с международными сертификатами, такими как MI-004, EN 1434, OIML R75.
- Весь корпус датчика изготовлен из нержавеющей стали.
- Температура процесса до 150 °C (302 °F)
- Сертифицированный импульсный выход
- Экономичный передатчик, оптимизированный для применения
Преимущества
- Полное соблюдение правил коммерческого учета.
- Долговременная стабильность – надежный датчик в прочном промышленном исполнении
- Экономия энергии и затрат – оптимизированный датчик для полностью изолированных труб
- Надежное измерение расхода – высокий диапазон регулирования
- Легкая и безопасная эксплуатация – не требуется ввод в эксплуатацию, нет несанкционированного доступа к устройству благодаря заблокированному импульсному выходу.
- Простая индикация процесса – прямое считывание информации о состоянии с помощью цветных светодиодов.
- Повышенная надежность – комплексная диагностика
