| Измеряемые переменные |
Mass flow rate , volumetric flow s. c. (standard condition) , volumetric flow a. c. (actual condition) , molecular weight , gas volume and mass , gas velocity , sound velocity |
|---|---|
| Диапазон измерения |
0 , 03 m/s … 120 m/s (0.1 ft/s … 394 ft/s) |
| Соответствия |
ATEX: 2014/34/EUEMC: 2014/30/EURoHS: 2011/65/EUPED: 2014/68/EU |
| Принцип измерения |
Ultrasonic transit time difference measurement |
| Макс. Ошибка измерения |
Volumetric flow , a. c.; 1 % … 5 %Related to the measured value with ultrasonic technology (in the range ≥ 0.3 m/s (≥ 1 ft/s) to measuring range end value)0 , 5 % … 1 , 5 % with spool piece and flow calibrationRelated to the measured value with ultrasonic technology (in the range ≥ 1.0 m/s (≥ 3.3 ft/s) to calibration range end value Mass flow rate a.c.; 2 % … 5.5 %Related to the measured value with ultrasonic… |

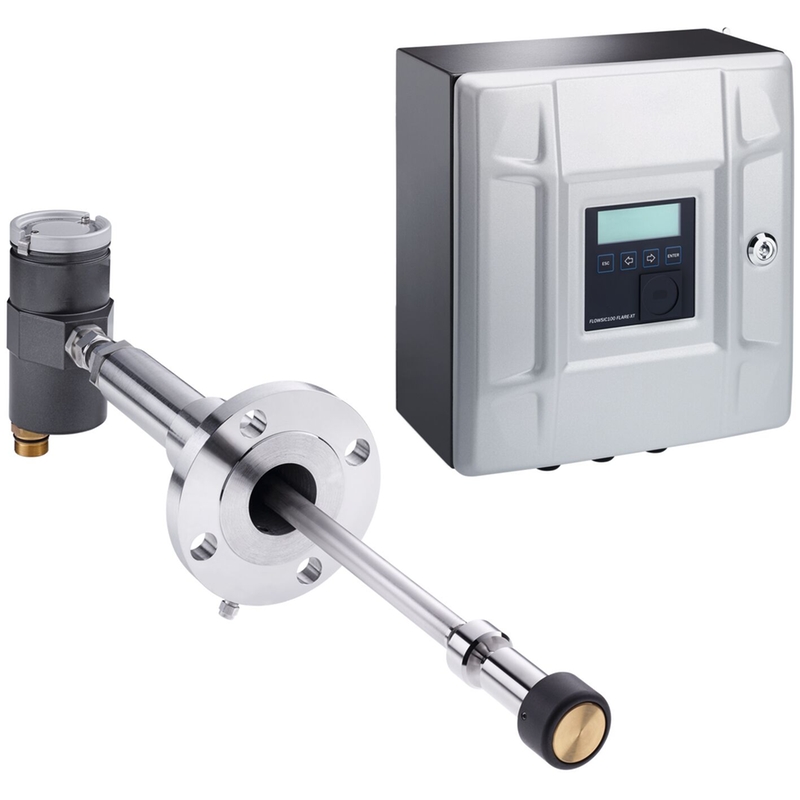

Ультразвуковой расходомер FLOWSIC100 Flare-XT
Обнаружение утечек факельного газа, измерение расхода пара, мониторинг потерь газа, контроль закачки пара при сжигании факельного газа, а также оптимизация процесса — это области применения газового расходомера FLOWSIC100-Flare-XT. Он измеряет такие значения, как скорость газа, объем газа, массовый расход, молекулярный вес, объемный расход и скорость звука. Кроме того, он обеспечивает интеллектуальный процесс мониторинга устройств и поддерживает профилактическое обслуживание, предназначенное для решения текущих и будущих задач.
- Измерение факельного газа при добыче и переработке природного газа и попутных нефтяных газов (ПНГ)
- Измерение факельного газа на химических и нефтехимических заводах
- Измерение отходящего газа СПГ
Свойства устройства:
- Надежное измерение даже при высоких скоростях газа и изменяющемся его составе.
- Прямой расчет массового расхода без дополнительных газоанализаторов
- Интуитивное программное обеспечение FLOWgateTM для ввода в эксплуатацию, эксплуатации и диагностики.
- Самоконтроль, самотестирование и профилактическое обслуживание
Преимущества
- Соблюдаются некоторые стандарты и рекомендации по измерению факельного газа.
- Максимальная доступность установки
- Совместимость с текущими и будущими коммуникационными архитектурами.
- Независимое обслуживание посредством проверки по требованию и поддержки при необходимости.
- Простая замена существующих измерительных систем, доступны подходящие решения по модернизации или модернизации.
Похожие товары
Система измерения расхода FLOWRUN
Система измерения расхода FLOWRUN соответствует отраслевому стандарту для измерений газа. Модульность выбора и низкая погрешность измерений упрощают выбор FLOWRUN. В зависимости от требований к конфигурации можно добавить трубопроводы выше и ниже по потоку, компьютер расхода и контрольно-измерительные приборы. Поскольку система измерения изготовлена в соответствии со стандартами ISO, она будет соответствовать местным нормам и требованиям.
- Коммерческий учет природного газа
- Внутренние процессы выставления счетов
- Учет технологического газа
Свойства устройства:
- Используются ультразвуковые расходомеры FLOWSIC600 или FLOWSIC600-XT.
- Доступны от DN 50 до DN 1200, от класса 150 до класса 2500.
- При калибровке достижима погрешность 0,1%.
- Настройка компонентов системы
- Полная интеграция с компьютером расхода Flow-X.
Преимущества
- Модульность при выборе пакета учета
- Низкая неопределенность и эксплуатационные расходы
- Гибкость в проектировании системы измерения расхода
- Как поставщик решений мы берем на себя ответственность за проект, сокращая усилия во время его реализации.
Ультразвуковой расходомер FLOWSIC200
FLOWSIC200 используется для бесконтактного и точного измерения скорости и направления потока внутри туннелей или вытяжных вентиляционных каналов. Ультразвуковая технология обеспечивает среднее по поперечному сечению значение скорости потока. Это устройство используется для измерений, необходимых для оптимального управления вентиляцией и снижения эксплуатационных расходов до минимума, когда расход воздуха определяется климатическими условиями или движением транспорта.
- Измерения в автомобильных и железнодорожных туннелях
- Для управления туннельной вентиляцией
- Для обнаружения распространения дыма
Свойства устройства:
- Возможны очень большие расстояния измерения
- Бесконтактное измерение
- Чрезвычайно прочные компоненты из титана, нержавеющей стали или литья под давлением.
- Версии для очень агрессивной туннельной атмосферы
- Определение направления потока
- Никаких механических движущихся частей.
Преимущества
- Репрезентативные измерения по всей ширине туннеля
- Очень надежные измерения по сравнению с точными методами измерения.
- Точное измерение даже очень низких скоростей потока.
- Длительные интервалы технического обслуживания до 5 лет.
- Низкие эксплуатационные расходы благодаря надежной работе и минимальным затратам на техническое обслуживание.
- Высокая доступность устройств и, следовательно, данных измерений.
Ультразвуковой расходомер FLOWSIC300
Ультразвуковой расходомер FLOWSIC300 отличается уникальным сочетанием высококачественных компонентов, большим диапазоном измерения, простотой установки и низкими затратами на установку. Его можно использовать везде, где не требуется разрешение на сдачу в эксплуатацию: для внутренних измерений в газовых сетях и при технологических измерениях в нефтехимической промышленности. FLOWSIC300 включает в себя проверенную технологию и компоненты надежных расходомеров газа для коммерческого учета.
- Измерение расхода газа в целях коммерческого учета
- Контрольные измерения в области транспортировки и хранения природного газа
- Внутренние измерения для целей балансировки
Свойства устройства:
- Модульная гибкая установка
- Бесконтактная ультразвуковая технология без потери давления
- Диапазон измерения более 100:1
- Датчики можно заменять под давлением
- Низкая чувствительность к пульсациям и шумам регулятора давления.
- Дистанционная электроника (макс. 15 м)
- Двунаправленное измерение с автоматической диагностикой
Преимущества
- Простая установка в существующие трубопроводы
- Эффективное решение, особенно для труб диаметром более 12 дюймов, благодаря установке на существующие трубопроводы и без необходимости в корпусе счетчика.
- Снижение затрат на приобретение — инструмент для извлечения датчиков можно использовать для нескольких устройств.
- Низкие эксплуатационные расходы, износ и отсутствие износа
- Низкие эксплуатационные расходы благодаря автоматизированной диагностике и техническому обслуживанию по состоянию.
- Подходит для установки в подземных отсеках с помощью удаленной электроники и датчиков со степенью защиты IP 68.
Ультразвуковой расходомер FLOWSIC500
Ультразвуковой расходомер FLOWSIC500 обеспечивает чрезвычайно точные измерения распределения природного газа. Он устойчив к перегрузкам, точен и контролируется интеллектуальной системой диагностики. Его можно легко интегрировать в существующие измерительные станции. Он работает либо в автономной энергетической конфигурации, либо в отказоустойчивой сети с резервной батареей. Он соответствует всем применимым стандартам и директивам и обеспечивает надежность непрерывной и бесперебойной подачи газа.
- Распределение природного газа на перекачивающих и измерительных станциях муниципальных и региональных газоснабжающих предприятий.
- Измерительные станции для промышленного и коммерческого применения
Свойства устройства:
- Диагностика и постоянная эксплуатационная проверка
- Прочный и надежный из-за отсутствия движущихся частей.
- Сменный картридж
- Прямая зона входа/выхода не требуется
- Устойчивость к перегрузкам
- Опционально интегрированное преобразование расхода/регистрация даты
- Аккумулятор или искробезопасный источник питания
Преимущества
- Высочайшая достоверность измерений и безопасность непрерывной подачи газа
- Снижение затрат на установку за счет интегрированного преобразования потока.
- Простая установка, совместимая с традиционными технологиями (турбинные и ротационные расходомеры)
- Минимальные эксплуатационные расходы благодаря практически не требующему технического обслуживания
- Упрощенная повторная калибровка благодаря простой замене картриджа
- Надежность при динамических изменениях нагрузки
- Автономная работа
Ультразвуковой расходомер FLOWSIC600
FLOWSIC600 — это ультразвуковой расходомер, устанавливающий стандарты в своем сегменте рынка. Конструкция показывает, что она ориентирована на суровые условия отрасли. Благодаря компактной конструкции со встроенной прокладкой кабеля измерительная система долговечна, отказоустойчива, не требует особого обслуживания и демонстрирует долговременную стабильность. FLOWSIC600 имеет обширные возможности диагностики, которые позволяют обнаруживать неисправности до того, как они повлияют на измерение, и предлагает мониторинг процесса на основе скорости звука.
- Измерение расхода технологических газов
- Учет промышленных газов CO2, H2, воздуха, N2, O2, NH3, этилена, гелия, аргона
- Измерение внутреннего распределения
- Для газов с высоким содержанием H2S, таких как сернистый газ или биогаз.
Свойства устройства:
- Высокоэффективный ультразвуковой преобразователь — температура газа до +105 °C и давление до 250 бар.
- Схема прямого пути
- Интеллектуальная самодиагностика
- Компактная, прочная конструкция
- Интегрированный журнал и регистратор данных
- Большой диапазон измерения 1:120
- Двунаправленное измерение
- Низкое энергопотребление: <1 Вт
Преимущества
- Долговременная стабильность, надежные измерения
- Низкие эксплуатационные расходы благодаря интеллектуальной самодиагностике
- Практически невосприимчив к шуму регулятора давления.
- Ультразвуковые преобразователи можно заменять под рабочим давлением.
- Широкий диапазон применения
Ультразвуковой расходомер FLOWSIC600 DRU-S
FLOWSIC600 DRU-S — это компактный и инновационный ультразвуковой расходомер газа для добычи газа. Газовый счетчик специально разработан для применения в устьевых и газлифтных установках. Благодаря диапазону измерения более 1:100 FLOWSIC600 DRU-S охватывает диапазоны расхода, для которых ранее требовалось несколько диафрагм. Его специальная конструкция, устойчивая к влажным газам, обеспечивает непрерывные измерения даже при постоянных высоких нагрузках по жидкости. FLOWSIC600 DRU-S позволяет удаленно отслеживать данные измерений и диагностики.
- Измерение природного газа при добыче газа
- Измерение попутного газа при добыче нефти
- Измерение устья скважины и газлифта
- Измерение сырого природного газа на газоочистных станциях (УРУ, ВРТ, установки осушки и т.д.)
Свойства устройства:
- Разработан для применения с влажным газом.
- Нет падения давления
- Высокий динамический диапазон ≥ 100:1
- Работает от атмосферного давления
- Новая функция диагностики – индикация жидкости
- Plug & play подключение к блоку мониторинга для удаленной диагностики
Преимущества
- Высокая надежность – непрерывное измерение газа даже во влажных и загрязненных условиях процесса.
- Низкие первоначальные инвестиции — точные измерения без дорогостоящей калибровки расхода.
- Устранение планового технического обслуживания благодаря удаленной диагностике в режиме реального времени.
- Расширенные возможности мониторинга процесса с уникальным обнаружением жидкости
- Долгий срок службы — ультразвуковые датчики из титана, устойчивые к влажным газам
Ультразвуковой расходомер Proline Prosonic Flow E 100
Измерение деминерализованной воды в инженерных сетях, например, в линиях возврата конденсата котлов, требует надежных устройств. Prosonic Flow E 100 обеспечивает экономичное и точное измерение двунаправленного расхода во всех отраслях промышленности. Благодаря встроенному измерению температуры Prosonic Flow E 100 является многопараметрическим расходомером, обеспечивающим значительную дополнительную выгоду для вашего предприятия. Технология Heartbeat обеспечивает надежность измерений и продлевает циклы повторной калибровки.
- Принцип измерения не зависит от давления, плотности, температуры и проводимости.
- Двунаправленное измерение деминерализованной воды для коммунальных предприятий, например. линии возврата конденсата котла
Свойства устройства:
- Точность до ±0,5 % (расход) или в соотв. EN 1434 кл. 2, ±2,0 °C (± 3,6 °F) (темпер.)
- Температура процесса до 150 °C (302 °F)
- Весь корпус счетчика изготовлен из нержавеющей стали.
- 4–20 мА HART, импульсный/частотный выход
- Доступен локальный дисплей для чтения и мониторинга.
- Прочный корпус преобразователя
Преимущества
- Долговременная стабильность – надежный и прочный датчик
- Дальнейшее уменьшение точки измерения – многопараметрическое устройство
- Надежное измерение расхода – высокий диапазон регулирования (200:1)
- Экономия времени на локальном управлении без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
- Увеличенные интервалы калибровки – встроенная проверка устройства благодаря технологии Heartbeat
- Простой ввод в эксплуатацию – краткие пояснения к параметрам
Ультразвуковой расходомер Prosonic Flow E Heat
Prosonic Flow E Heat — идеальный датчик теплового потока для улучшения управления энергопотреблением во всех отраслях промышленности. Он предлагает признанные сертификаты коммерческого учета для систем отопления и охлаждения и оптимизирован для гибкого промышленного использования.
- Принцип измерения не зависит от давления, плотности, температуры и проводимости.
- Лучший выбор для управления энергопотреблением воды (например, отопление и охлаждение) во всех отраслях промышленности.
Свойства устройства:
- Класс точности 2 в соответствии с международными сертификатами, такими как MI-004, EN 1434, OIML R75.
- Весь корпус датчика изготовлен из нержавеющей стали.
- Температура процесса до 150 °C (302 °F)
- Сертифицированный импульсный выход
- Экономичный передатчик, оптимизированный для применения
Преимущества
- Полное соблюдение правил коммерческого учета.
- Долговременная стабильность – надежный датчик в прочном промышленном исполнении
- Экономия энергии и затрат – оптимизированный датчик для полностью изолированных труб
- Надежное измерение расхода – высокий диапазон регулирования
- Легкая и безопасная эксплуатация – не требуется ввод в эксплуатацию, нет несанкционированного доступа к устройству благодаря заблокированному импульсному выходу.
- Простая индикация процесса – прямое считывание информации о состоянии с помощью цветных светодиодов.
- Повышенная надежность – комплексная диагностика
