| Измеряемые переменные |
Volumetric flow a. c. , volume a. c. , gas velocity , sound velocity |
|---|---|
| Измерительная среда |
Natural gas , Associated gas , Raw Natural gas |
| Номинальный размер трубы |
2" / 3" / 4" |
| Принцип измерения |
Ultrasonic transit time difference measurement |
| Повторяемость |
± 0.2 % of the measured value(between Qt and Qmax depending on the installation requirements) |

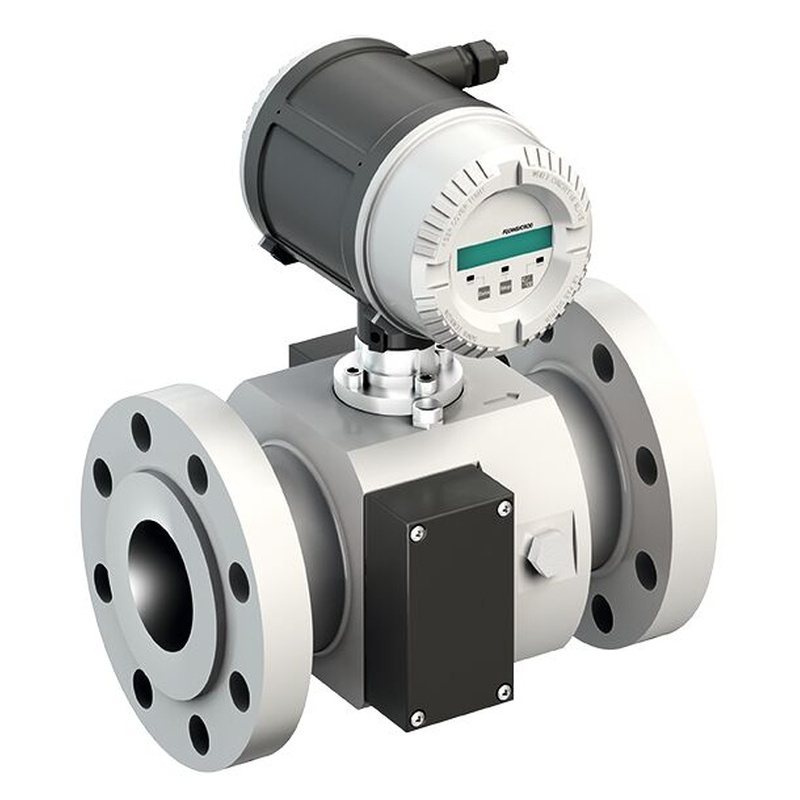

Ультразвуковой расходомер FLOWSIC600 DRU-S
FLOWSIC600 DRU-S — это компактный и инновационный ультразвуковой расходомер газа для добычи газа. Газовый счетчик специально разработан для применения в устьевых и газлифтных установках. Благодаря диапазону измерения более 1:100 FLOWSIC600 DRU-S охватывает диапазоны расхода, для которых ранее требовалось несколько диафрагм. Его специальная конструкция, устойчивая к влажным газам, обеспечивает непрерывные измерения даже при постоянных высоких нагрузках по жидкости. FLOWSIC600 DRU-S позволяет удаленно отслеживать данные измерений и диагностики.
- Измерение природного газа при добыче газа
- Измерение попутного газа при добыче нефти
- Измерение устья скважины и газлифта
- Измерение сырого природного газа на газоочистных станциях (УРУ, ВРТ, установки осушки и т.д.)
Свойства устройства:
- Разработан для применения с влажным газом.
- Нет падения давления
- Высокий динамический диапазон ≥ 100:1
- Работает от атмосферного давления
- Новая функция диагностики – индикация жидкости
- Plug & play подключение к блоку мониторинга для удаленной диагностики
Преимущества
- Высокая надежность – непрерывное измерение газа даже во влажных и загрязненных условиях процесса.
- Низкие первоначальные инвестиции — точные измерения без дорогостоящей калибровки расхода.
- Устранение планового технического обслуживания благодаря удаленной диагностике в режиме реального времени.
- Расширенные возможности мониторинга процесса с уникальным обнаружением жидкости
- Долгий срок службы — ультразвуковые датчики из титана, устойчивые к влажным газам
Характеристики
