| Количество заявок |
Support up to 4 gas runs or 2 liquid runs per module (Flow-X/M , Flow-X/C) |
|---|---|
| Входы |
6x analog transmitter input , high accuracyInput types are 4 to 20 mA , 0 to 20 mA , 0 to 5 V , 1 to 5 VAccuracy mA inputs; 0.002% FS at 21 °C , 0.008% at full ambient range of 0-60 °C , long-term stability 0.01% per yearResolution: 24 bits. Analog inputs have the same earthing relative to all other electronic devices. 16x digital status inputs. Resolution 100ns (10MHz) |
| Выходы |
4x analog output for process outputs and flow / pressure control. Resolution 14 bits , 0.075% FS.Analog outputs same ground floating in relation to all other electronics. 16x digital output , open collector. Rating 100mA @24V |
| Принцип измерения |
flow computer |
| Измерение переменных |
gas volume conversion , event logging , parameter logging , and reports |

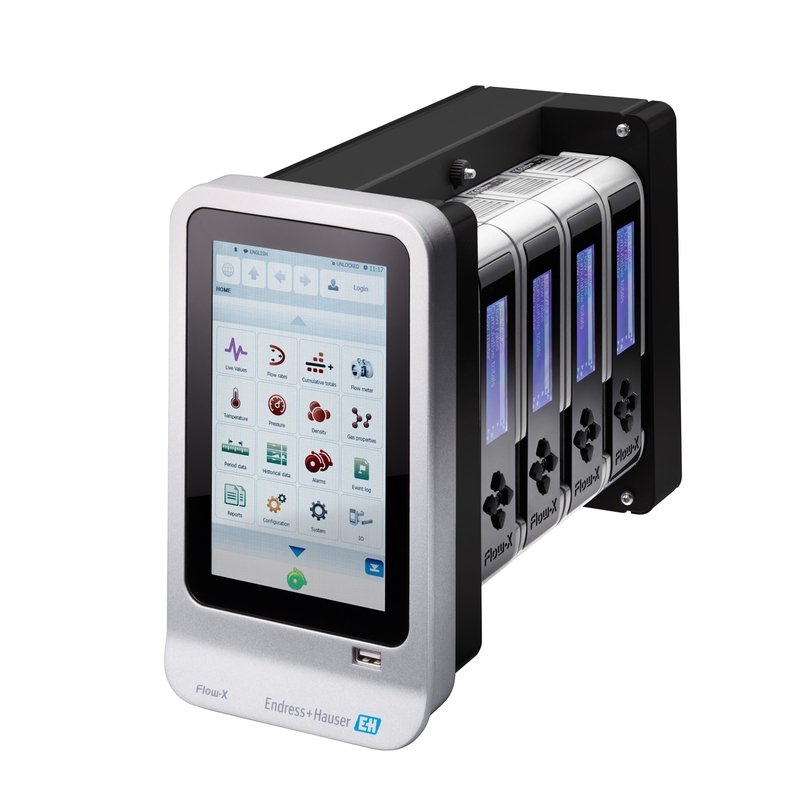

Компьютер расхода Flow-X
Компьютер расхода Flow-X обеспечивает преобразование объема газа, регистрацию событий, регистрацию параметров и составление отчетов с использованием самых современных технологий. Идентичные модули объединены в разные корпуса, предлагая многопоточную версию Flow-X/P для 1–4 измерительных расстояний с локальным сенсорным экраном или версию Flow-X/S для небольших установок с одним измерительным расстоянием. Это идеальный партнер для решений коммерческого учета газа в установках с ультразвуковыми расходомерами газа FLOWSIC600.
- Коммерческий учет газа
- Требовательные применения природного газа и технологического газа
Свойства устройства:
- Одобренная MID конфигурация для потоков измерения газа с FLOWSIC600
- Мощные модули для требовательных приложений
- Каждый модуль оснащен процессором, памятью и одинаковыми входами/выходами.
- Интуитивно понятный пользовательский интерфейс для графического дисплея и веб-браузера
- Настоящий удаленный доступ через Ethernet
- Станционный компьютер для нескольких потоков
Преимущества
- Снижение затрат на планирование и установку за счет стандартных конфигураций.
- Очень точное преобразование объема с несколькими циклами расчета в секунду.
- Высокая надежность благодаря независимым модулям с собственным преобразованием объема и хранением измеренных значений, показаний счетчиков и событий.
- Простое расширение установок с помощью модулей с одинаковыми входами/выходами и 100% программной конфигурацией.
- Снижение затрат на обслуживание и техническое обслуживание благодаря защищенному от несанкционированного доступа удаленному обслуживанию.
- Экономичная и гибкая системная интеграция нескольких потоков
Похожие товары

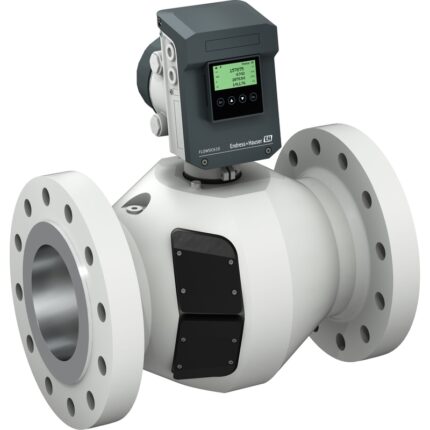

FLOWSIC610ультразвуковой расходомер
Компактный, точный и готовый к будущему чистой энергии. Основанный на многолетнем опыте коммерческого учета, FLOWSIC610 представляет собой ультразвуковой расходомер, одобренный MID для коммерческого измерения газообразного водорода: прочное и надежное решение, разработанное для сложных условий эксплуатации водорода. FLOWSIC610 доступен для всех размеров от DN50 до DN400 с классом финансовой точности 1. Опция индикатора чистоты обеспечивает мгновенный контроль чистоты водорода на основе скорости звука.
- Коммерческое измерение водорода
- Транспорт и хранение водорода
- Экспортный трубопровод электролизеров
- Измерение на водородных компрессорных станциях
Свойства устройства:
- Класс точности 1
- Проверенная производительность потока до 60 м/с (200 футов/с)
- Полнопроходная конструкция без перепада давления
- Большой динамический диапазон до 1:160
- Опция индикации чистоты водорода
- Искробезопасные и надежные ультразвуковые преобразователи.
Преимущества
- Класс точности 1 счетчик для всех размеров от DN50 до DN400 с диапазоном регулирования до 1:160.
- Надежный и проверенный поставщик фискальных решений
- Готовность к расходу, эквивалентному энергии – проверенная производительность потока до 60 м/с (200 футов/с)
- Индикация чистоты водорода – значения в реальном времени для контроля процесса
- Быстрый и простой ввод в эксплуатацию с помощью FLOWgateTM.

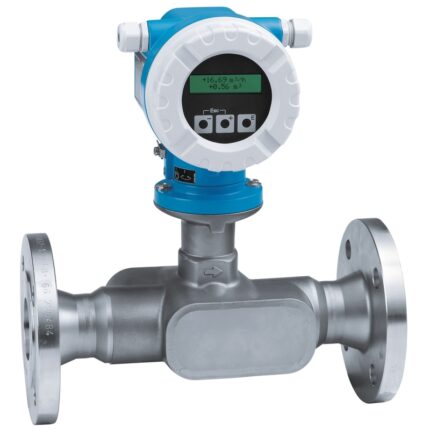

Proline Prosonic Flow 92 Ультразвуковой расходомер
Prosonic Flow F — это линейный датчик прочного промышленного дизайна для ультразвукового измерения жидкостей. В сочетании с передатчиком Prosonic Flow 92 с питанием от контура устройство обеспечивает простую системную интеграцию и точность по привлекательной цене. Prosonic Flow 92F идеально подходит для химической и нефтехимической промышленности.
- Принцип измерения не зависит от давления, плотности, температуры, проводимости и вязкости.
- Линейное устройство для однородных проводящих и непроводящих жидкостей в химической и нефтехимической промышленности.
Свойства устройства:
- Полное соответствие требованиям NACE MR0175 и MR0103.
- Номинальный диаметр: DN 25–300 (1–12 дюймов)
- Температура среды: от –40 до 200 °C (от –40 до 392 °F)
- Устройство в компактной или раздельной версии
- 2-строчный дисплей с подсветкой и кнопками.
- HART, PROFIBUS PA, FOUNDATION Fieldbus
Преимущества
- Безопасная конструкция для перерабатывающей промышленности – международные сертификаты для опасных зон
- Никаких дополнительных потерь давления – полнопроходная конструкция
- Прозрачность процесса – возможности диагностики
- Простая установка и снижение затрат на установку – передатчик с питанием от контура
- Полное соответствие отраслевым стандартам – IEC/ATEX/FM/CSA/JPN/NEPSI.
- Автоматическое восстановление данных для обслуживания

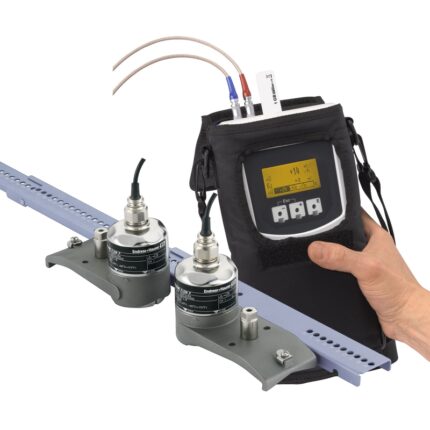

Proline Prosonic Flow 93 Ультразвуковой расходомер
Портативный ультразвуковой расходомер Prosonic Flow 93T предназначен для временного контроля и тестовых измерений с накладными датчиками. Работает независимо от сети с помощью аккумулятора. Prosonic Flow 93T идеально подходит для проведения проверочных измерений в существующих точках измерения расхода.
Датчики идеально подходят для бесконтактного измерения чистых или слегка загрязненных жидкостей, независимо от давления или электропроводности.
- Идеальное решение для временного использования везде, где требуется точное измерение или проверка.
- Может использоваться со всеми металлическими и пластиковыми трубами с футеровкой или без футеровки, а также с композитными трубами.
- Подходит для труб диаметром от DN 15 до 4000 (от ½ до 160 дюймов).
- Подходит для температур жидкости в диапазоне от –40 до +170 °C (от –40 до +338 °F).
Преимущества
- Автоматическое сканирование частоты для максимальной производительности измерений
- Быстрая и надежная установка – специально разработанные монтажные комплекты.
- Никаких дополнительных путей утечки – внешнее измерение снаружи трубы
- Прозрачность процесса – возможности диагностики
- Временный контроль точек измерения – портативный расходомер с аккумуляторной батареей и токовым выходом.
- Проверка других расходомерных устройств – встроенный регистратор данных и токовый вход
- Автоматическое восстановление данных

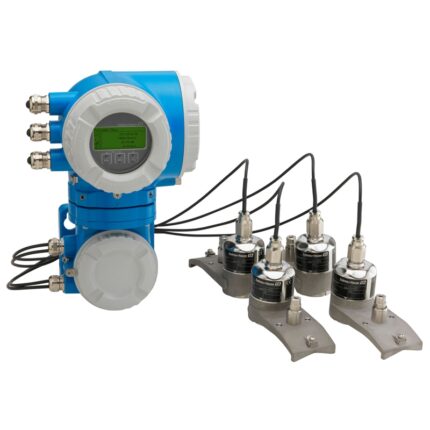

Proline Prosonic Flow P 500 ультразвуковой накладной расходомер
Prosonic Flow P 500 — это ультразвуковой накладной расходомер для безопасного и не требующего обслуживания измерения проводящих и непроводящих жидкостей даже в сложных условиях. Он измеряет поток неинвазивно и в двух направлениях, независимо от давления, плотности и проводимости и без прерывания процесса. FlowDC делает монтаж настолько гибким, как никогда раньше. Заданная точность сохраняется при входном участке всего 2 x DN, даже в случае возмущенных профилей потока.
Специальные соединительные накладки делают эту ультразвуковую систему крепления не требующей обслуживания в течение всего жизненного цикла изделия.
Кроме того, Prosonic Flow P 500 доступен в следующих комплектациях:
- высокотемпературные датчики для измерения до 550 °C (1022 °F)
- Пакет приложений для нефти (PAP), рассчитывающий стандартный объем жидких углеводородов.
- Технология Heartbeat, обеспечивающая непрерывную прозрачность процесса. Таким образом, отложения можно обнаружить до того, как они повлияют на работу.
Преимущества
- Гибкий монтаж – FlowDC сокращает длину впускного канала до минимума
- Высокие стандарты безопасности – Prosonic Flow P 500 разработан в соответствии с требованиями функциональной безопасности IEC 61508 и имеет международные сертификаты для взрывоопасных зон, зоны 1 и класса I, раздел 1.
- Надежные измерения – проверенные датчики в сочетании с не требующей обслуживания системой крепления обеспечивают долговременные стабильные сигналы, в том числе в условиях высоких температур (≤550 °C/1022 °F)
- Удобство использования: веб-сервер обеспечивает полный удаленный доступ, а сенсорный дисплей устройства обеспечивает удобное взаимодействие на месте.
- Прозрачная информация о процессах — технология Heartbeat со встроенными функциями диагностики, проверки и мониторинга обеспечивает соблюдение требований и безопасность процесса в любое время.
- Низкие капитальные вложения – экономическая эффективность увеличивается с увеличением диаметра трубы (до DN 4000/160").

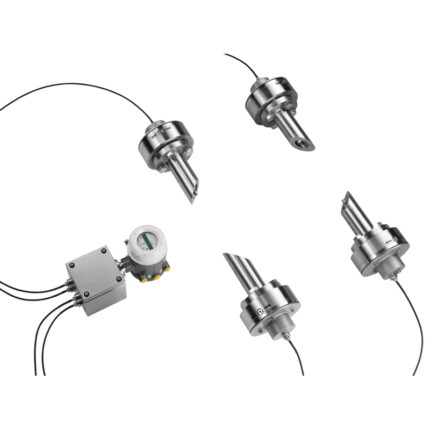

Ультразвуковой расходомер FLOWSIC300
Ультразвуковой расходомер FLOWSIC300 отличается уникальным сочетанием высококачественных компонентов, большим диапазоном измерения, простотой установки и низкими затратами на установку. Его можно использовать везде, где не требуется разрешение на сдачу в эксплуатацию: для внутренних измерений в газовых сетях и при технологических измерениях в нефтехимической промышленности. FLOWSIC300 включает в себя проверенную технологию и компоненты надежных расходомеров газа для коммерческого учета.
- Измерение расхода газа в целях коммерческого учета
- Контрольные измерения в области транспортировки и хранения природного газа
- Внутренние измерения для целей балансировки
Свойства устройства:
- Модульная гибкая установка
- Бесконтактная ультразвуковая технология без потери давления
- Диапазон измерения более 100:1
- Датчики можно заменять под давлением
- Низкая чувствительность к пульсациям и шумам регулятора давления.
- Дистанционная электроника (макс. 15 м)
- Двунаправленное измерение с автоматической диагностикой
Преимущества
- Простая установка в существующие трубопроводы
- Эффективное решение, особенно для труб диаметром более 12 дюймов, благодаря установке на существующие трубопроводы и без необходимости в корпусе счетчика.
- Снижение затрат на приобретение — инструмент для извлечения датчиков можно использовать для нескольких устройств.
- Низкие эксплуатационные расходы, износ и отсутствие износа
- Низкие эксплуатационные расходы благодаря автоматизированной диагностике и техническому обслуживанию по состоянию.
- Подходит для установки в подземных отсеках с помощью удаленной электроники и датчиков со степенью защиты IP 68.

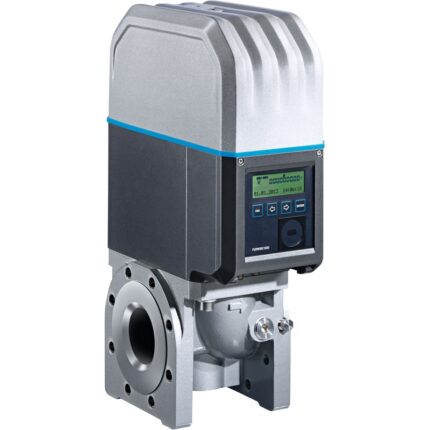

Ультразвуковой расходомер FLOWSIC500
Ультразвуковой расходомер FLOWSIC500 обеспечивает чрезвычайно точные измерения распределения природного газа. Он устойчив к перегрузкам, точен и контролируется интеллектуальной системой диагностики. Его можно легко интегрировать в существующие измерительные станции. Он работает либо в автономной энергетической конфигурации, либо в отказоустойчивой сети с резервной батареей. Он соответствует всем применимым стандартам и директивам и обеспечивает надежность непрерывной и бесперебойной подачи газа.
- Распределение природного газа на перекачивающих и измерительных станциях муниципальных и региональных газоснабжающих предприятий.
- Измерительные станции для промышленного и коммерческого применения
Свойства устройства:
- Диагностика и постоянная эксплуатационная проверка
- Прочный и надежный из-за отсутствия движущихся частей.
- Сменный картридж
- Прямая зона входа/выхода не требуется
- Устойчивость к перегрузкам
- Опционально интегрированное преобразование расхода/регистрация даты
- Аккумулятор или искробезопасный источник питания
Преимущества
- Высочайшая достоверность измерений и безопасность непрерывной подачи газа
- Снижение затрат на установку за счет интегрированного преобразования потока.
- Простая установка, совместимая с традиционными технологиями (турбинные и ротационные расходомеры)
- Минимальные эксплуатационные расходы благодаря практически не требующему технического обслуживания
- Упрощенная повторная калибровка благодаря простой замене картриджа
- Надежность при динамических изменениях нагрузки
- Автономная работа

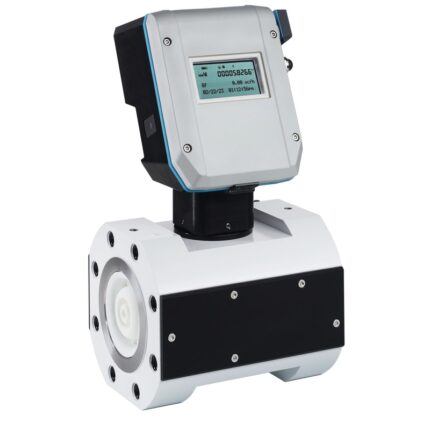

Ультразвуковой расходомер FLOWSIC550
Современная технология для максимальной точности измерений: ультразвуковой компактный газовый расходомер FLOWSIC550 обеспечивает высокоточный учет малых объемных расходов в сетях высокого давления – идеальное дополнение к FLOWSIC500. Он устойчив к перегрузкам, точен и контролируется интеллектуальной системой диагностики. FLOWSIC550 можно легко интегрировать в существующие измерительные станции. При использовании на перекачивающих и измерительных станциях FLOWSIC550 обеспечивает непрерывную и бесперебойную подачу газа.
- Измерение газа в системах с малым объемом и высоким давлением
- Коммерческий учет: системы распределения, хранения и транспортировки газа
- Городские пограничные станции и станции городских ворот
Свойства устройства:
- Диагностика и постоянный оперативный самоконтроль
- Прочный и надежный, без движущихся частей.
- Компактные установки счетчиков
- Встроенная коррекция объема
- Аккумулятор или искробезопасный источник питания
- Bluetooth с низким энергопотреблением (BLE)
Преимущества
- Максимальная точность измерений и безопасность непрерывной подачи газа
- Простая установка, замена турбинных счетчиков газа
- Снижение затрат на установку за счет встроенной коррекции объема
- Простой ввод в эксплуатацию и считывание данных через FLOWgateTM (ПК и приложение)
- Минимальные эксплуатационные расходы благодаря практически не требующему технического обслуживания
- Надежность даже при колебаниях расхода газа (вкл./выкл.)
- Возможна автономная работа

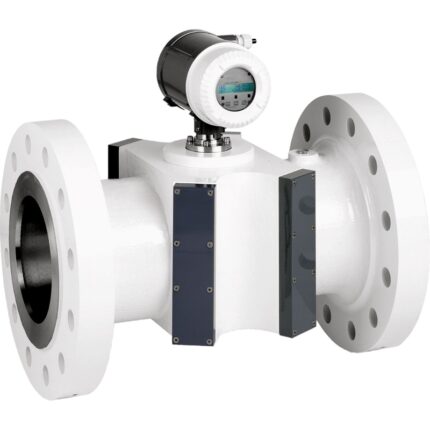

Ультразвуковой расходомер FLOWSIC600
FLOWSIC600 — это ультразвуковой расходомер, устанавливающий стандарты в своем сегменте рынка. Конструкция показывает, что она ориентирована на суровые условия отрасли. Благодаря компактной конструкции со встроенной прокладкой кабеля измерительная система долговечна, отказоустойчива, не требует особого обслуживания и демонстрирует долговременную стабильность. FLOWSIC600 имеет обширные возможности диагностики, которые позволяют обнаруживать неисправности до того, как они повлияют на измерение, и предлагает мониторинг процесса на основе скорости звука.
- Измерение расхода технологических газов
- Учет промышленных газов CO2, H2, воздуха, N2, O2, NH3, этилена, гелия, аргона
- Измерение внутреннего распределения
- Для газов с высоким содержанием H2S, таких как сернистый газ или биогаз.
Свойства устройства:
- Высокоэффективный ультразвуковой преобразователь — температура газа до +105 °C и давление до 250 бар.
- Схема прямого пути
- Интеллектуальная самодиагностика
- Компактная, прочная конструкция
- Интегрированный журнал и регистратор данных
- Большой диапазон измерения 1:120
- Двунаправленное измерение
- Низкое энергопотребление: <1 Вт
Преимущества
- Долговременная стабильность, надежные измерения
- Низкие эксплуатационные расходы благодаря интеллектуальной самодиагностике
- Практически невосприимчив к шуму регулятора давления.
- Ультразвуковые преобразователи можно заменять под рабочим давлением.
- Широкий диапазон применения
