| Макс. погрешность измерения |
Volume flow:±3% o.r. for DN 15±2% o.r. for DN 25 to DN 200±2% o.r. above DN 200 |
|---|---|
| Диапазон измерения |
0 to 15 m/s (0 to 50 ft/s) |
| Средний температурный диапазон |
DN 15 to 65 (½to 2½"): –40 to +150°C (–40 +302 °F)DN 50 to 4000 (2 to 160"): –40 to +170°C (–40 to +338 °F)DN 50 to 600 (2" to 24"): 150°C to 550°C (+302 to +1022 °F) |
| Макс. технологическое давление |
N/A |
| Принцип измерения |
Ultrasonic flow |

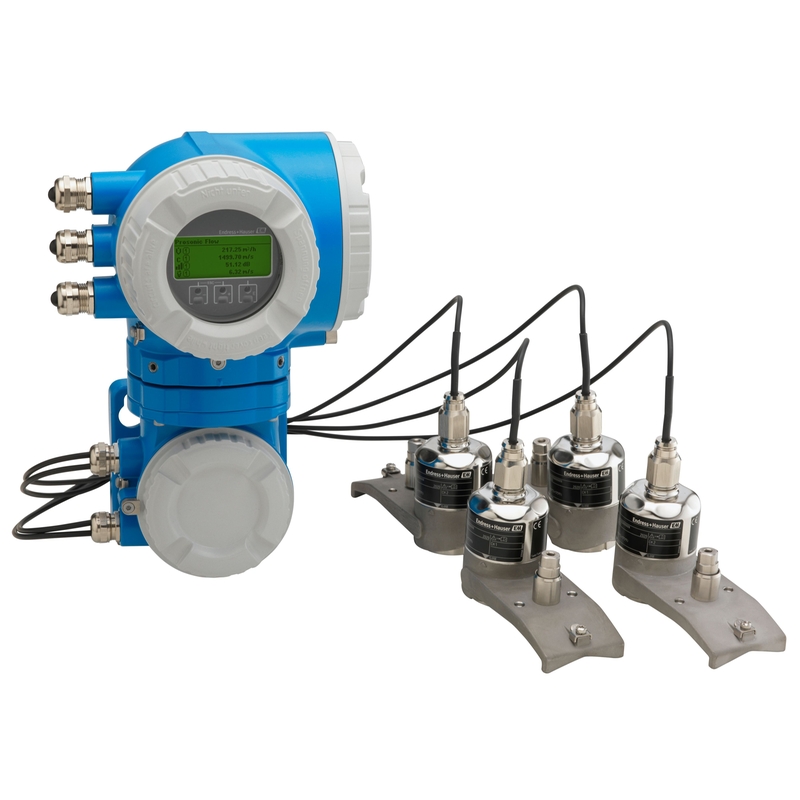

Proline Prosonic Flow P 500 ультразвуковой накладной расходомер
Prosonic Flow P 500 — это ультразвуковой накладной расходомер для безопасного и не требующего обслуживания измерения проводящих и непроводящих жидкостей даже в сложных условиях. Он измеряет поток неинвазивно и в двух направлениях, независимо от давления, плотности и проводимости и без прерывания процесса. FlowDC делает монтаж настолько гибким, как никогда раньше. Заданная точность сохраняется при входном участке всего 2 x DN, даже в случае возмущенных профилей потока.
Специальные соединительные накладки делают эту ультразвуковую систему крепления не требующей обслуживания в течение всего жизненного цикла изделия.
Кроме того, Prosonic Flow P 500 доступен в следующих комплектациях:
- высокотемпературные датчики для измерения до 550 °C (1022 °F)
- Пакет приложений для нефти (PAP), рассчитывающий стандартный объем жидких углеводородов.
- Технология Heartbeat, обеспечивающая непрерывную прозрачность процесса. Таким образом, отложения можно обнаружить до того, как они повлияют на работу.
Преимущества
- Гибкий монтаж – FlowDC сокращает длину впускного канала до минимума
- Высокие стандарты безопасности – Prosonic Flow P 500 разработан в соответствии с требованиями функциональной безопасности IEC 61508 и имеет международные сертификаты для взрывоопасных зон, зоны 1 и класса I, раздел 1.
- Надежные измерения – проверенные датчики в сочетании с не требующей обслуживания системой крепления обеспечивают долговременные стабильные сигналы, в том числе в условиях высоких температур (≤550 °C/1022 °F)
- Удобство использования: веб-сервер обеспечивает полный удаленный доступ, а сенсорный дисплей устройства обеспечивает удобное взаимодействие на месте.
- Прозрачная информация о процессах — технология Heartbeat со встроенными функциями диагностики, проверки и мониторинга обеспечивает соблюдение требований и безопасность процесса в любое время.
- Низкие капитальные вложения – экономическая эффективность увеличивается с увеличением диаметра трубы (до DN 4000/160″).
Характеристики
