| Измеряемые переменные |
Volume a. c. , volumetric flow a. c. , gas velocity , speed of sound , hydrogen purity (option) |
|---|---|
| Измерительная среда |
Hydrogen with purity >95% Hydrogen with purity >90% (on request) |
| Номинальный размер трубы |
DN50 … DN400 / 2” … 16”Others on request |
| Принцип измерения |
Ultrasonic transit time difference measurement |
| Повторяемость |
≤ ± 0.05 % of the measured value |

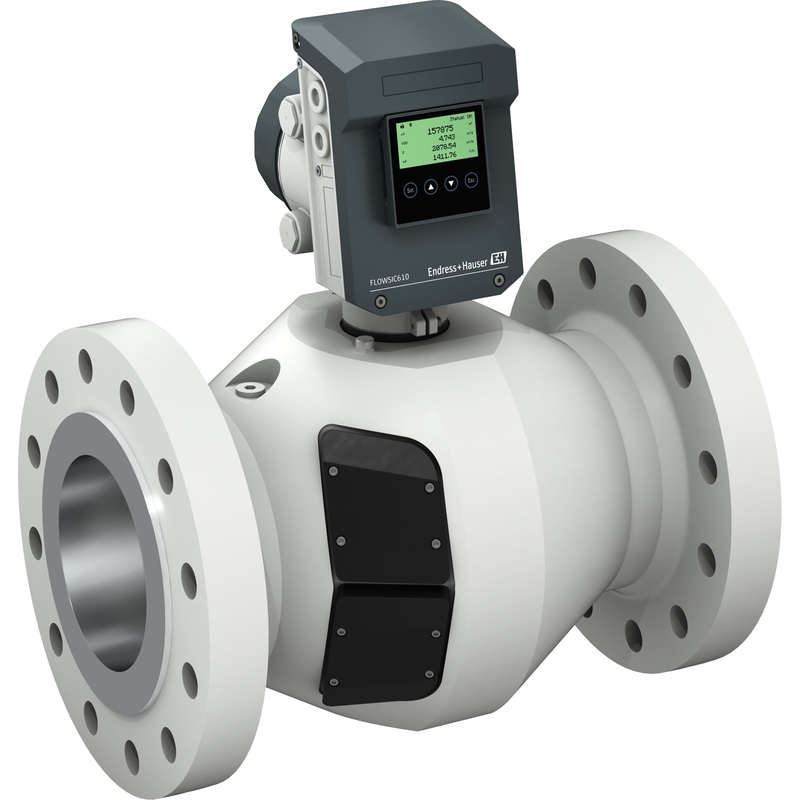

FLOWSIC610ультразвуковой расходомер
Компактный, точный и готовый к будущему чистой энергии. Основанный на многолетнем опыте коммерческого учета, FLOWSIC610 представляет собой ультразвуковой расходомер, одобренный MID для коммерческого измерения газообразного водорода: прочное и надежное решение, разработанное для сложных условий эксплуатации водорода. FLOWSIC610 доступен для всех размеров от DN50 до DN400 с классом финансовой точности 1. Опция индикатора чистоты обеспечивает мгновенный контроль чистоты водорода на основе скорости звука.
- Коммерческое измерение водорода
- Транспорт и хранение водорода
- Экспортный трубопровод электролизеров
- Измерение на водородных компрессорных станциях
Свойства устройства:
- Класс точности 1
- Проверенная производительность потока до 60 м/с (200 футов/с)
- Полнопроходная конструкция без перепада давления
- Большой динамический диапазон до 1:160
- Опция индикации чистоты водорода
- Искробезопасные и надежные ультразвуковые преобразователи.
Преимущества
- Класс точности 1 счетчик для всех размеров от DN50 до DN400 с диапазоном регулирования до 1:160.
- Надежный и проверенный поставщик фискальных решений
- Готовность к расходу, эквивалентному энергии – проверенная производительность потока до 60 м/с (200 футов/с)
- Индикация чистоты водорода – значения в реальном времени для контроля процесса
- Быстрый и простой ввод в эксплуатацию с помощью FLOWgateTM.
Характеристики
