| Макс. погрешность измерения |
Volume flow (standard):- ±0.5 % o.r. for 0.5 to 10 m/s (1.6 to 33 ft/s)Volume flow (option):- ±0.3 % o.r. for 0.5 to 10 m/s (1.6 to 33 ft/s) |
|---|---|
| Диапазон измерения |
0.5 to 10 m/s (1.6 to 33 ft/s) |
| Средний температурный диапазон |
-40 to +150 °C (-40 to +302 °F)-40 to +200 °C (-40 to +392 °F) optional |
| Макс. технологическое давление |
PN 40 / ASME Cl. 300 / JIS 20K |
| Смачиваемые материалы |
Sensor:A351-CF3M (DN25 to 100)1.4404/TP316/TP316L or A106 GrB (DN150 to 300)Transducer: 1.4404/316/316LFlanges : 1.4404/316/316L or A105/1.0432 |

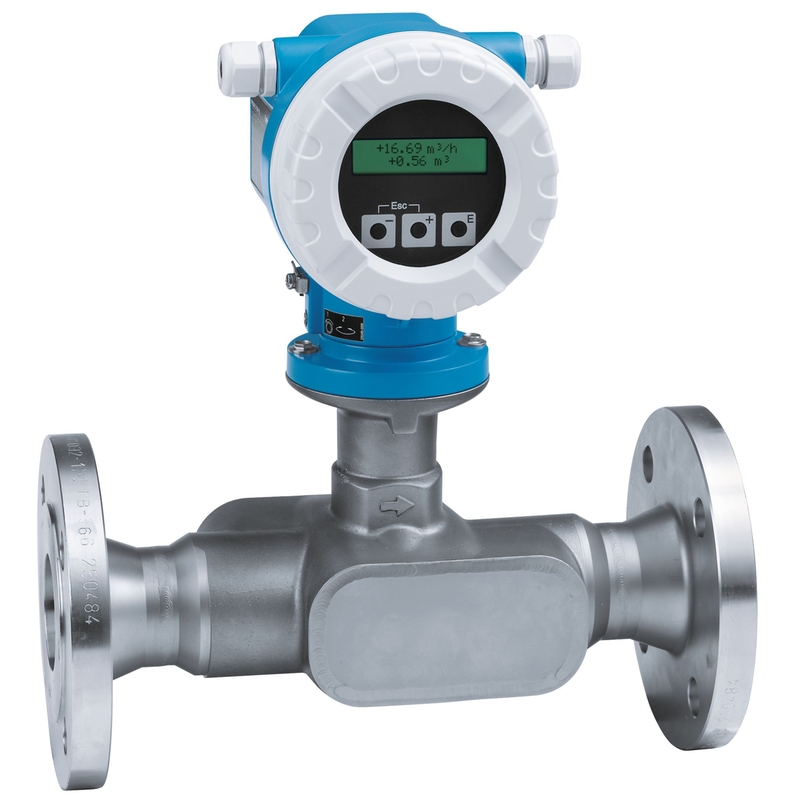

Proline Prosonic Flow 92 Ультразвуковой расходомер
Prosonic Flow F — это линейный датчик прочного промышленного дизайна для ультразвукового измерения жидкостей. В сочетании с передатчиком Prosonic Flow 92 с питанием от контура устройство обеспечивает простую системную интеграцию и точность по привлекательной цене. Prosonic Flow 92F идеально подходит для химической и нефтехимической промышленности.
- Принцип измерения не зависит от давления, плотности, температуры, проводимости и вязкости.
- Линейное устройство для однородных проводящих и непроводящих жидкостей в химической и нефтехимической промышленности.
Свойства устройства:
- Полное соответствие требованиям NACE MR0175 и MR0103.
- Номинальный диаметр: DN 25–300 (1–12 дюймов)
- Температура среды: от –40 до 200 °C (от –40 до 392 °F)
- Устройство в компактной или раздельной версии
- 2-строчный дисплей с подсветкой и кнопками.
- HART, PROFIBUS PA, FOUNDATION Fieldbus
Преимущества
- Безопасная конструкция для перерабатывающей промышленности – международные сертификаты для опасных зон
- Никаких дополнительных потерь давления – полнопроходная конструкция
- Прозрачность процесса – возможности диагностики
- Простая установка и снижение затрат на установку – передатчик с питанием от контура
- Полное соответствие отраслевым стандартам – IEC/ATEX/FM/CSA/JPN/NEPSI.
- Автоматическое восстановление данных для обслуживания
Характеристики
Похожие товары
Ультразвуковой расходомер FLOWSIC100
FLOWSIC100 был разработан для задач мониторинга выбросов. Версии «H» подходят для труб большого диаметра и для применений с высоким содержанием пыли. Ультразвуковые преобразователи типа зонда «ПР» монтируются с фиксированной длиной пути на одном приемопередающем блоке (измерительном зонде). Версии «AC» имеют инновационное внутреннее охлаждение и подходят для температуры газа до 450 °C. Версии «Px» с продувкой используются для газов с высокой концентрацией липкой или влажной пыли.
- Мониторинг выбросов в химической промышленности и промышленности по переработке углеводородов (HPI)
- Измерение выбросов в обрабатывающей промышленности (цемент, железо и сталь, стекло)
Свойства устройства:
- Прочные титановые преобразователи для длительного срока службы
- Коррозионностойкий материал для работы с агрессивными газами (опция)
- Интегрированное измерение диаметра воздуховода для типов H, M и S
- Версия зонда PR для экономичной односторонней установки в воздуховоде
- Автоматизированная эксплуатационная проверка с проверкой нуля и контрольной точки.
Преимущества
- Надежное измерение расхода в воздуховодах от малого до очень большого диаметра.
- Для применений с температурой газа до 260 °C не требуется продувочный воздух.
- Минимальные затраты на эксплуатацию и обслуживание
- Точные результаты измерений в сложных условиях измерения
- Измерение без потери давления, поэтому никакого влияния на процесс
- Удобное управление с помощью программного обеспечения SOPAS ET.
- Надежный контроль функций благодаря расширенной диагностике

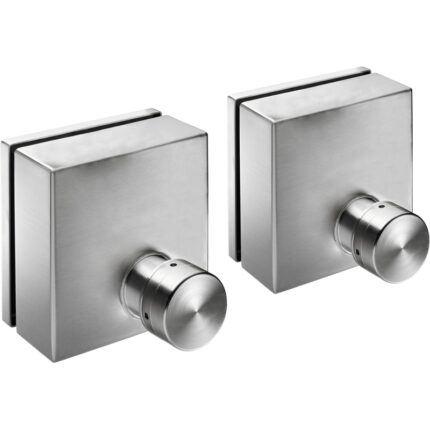

Ультразвуковой расходомер FLOWSIC200
