| Макс. технологическое давление (статическое) |
500 bar (7252 psi)Depending on Configuration |
|---|---|
| Максимальная стандартная длина погружения |
84 in |
| Принцип измерения |
Bar stock Thermowell |
| Характеристика/Применение |
imperial stylecompliant according to ASME standard |
| Головное соединение |
internal thread:1/2" NPT |

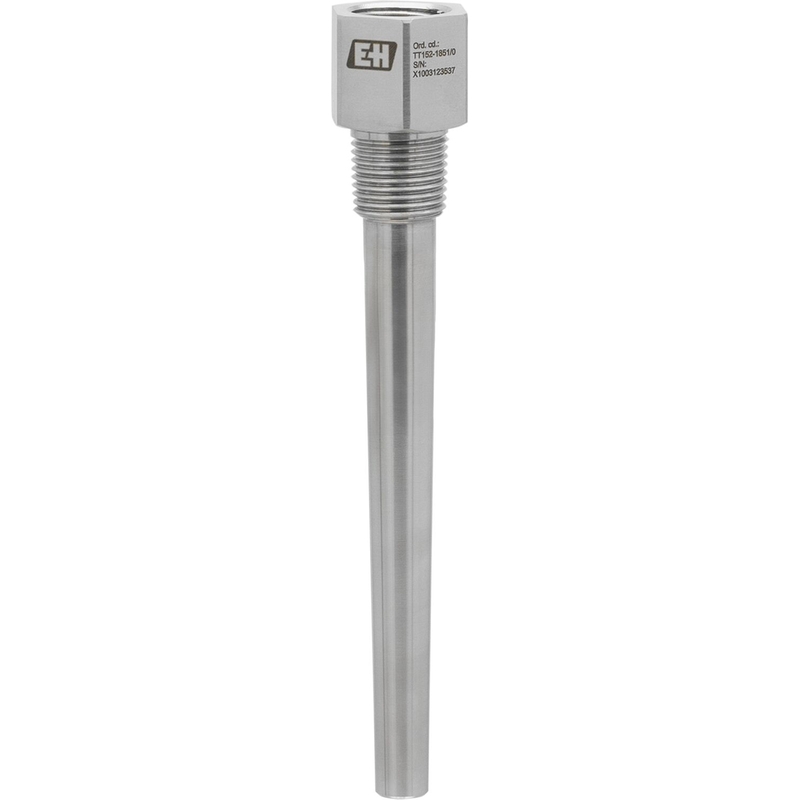

iTHERM ModuLine TT152Защитная гильза Barstock
Термогильза iTHERM ModuLine TT152 разработана в соответствии с ASME B40.9 или имеет индивидуальную конфигурацию. Он просверлен и обработан из цельного прутка, защищая датчики температуры от суровых условий окружающей среды.
- Защищает датчик температуры от механических и химических воздействий.
- Прочная конструкция для сложных условий технологического процесса
- Диапазон давления: до 500 бар (7 252 фунтов на квадратный дюйм)
- Для использования в трубах, сосудах или резервуарах
Преимущества
- Простота обслуживания и повторной калибровки термометра (датчик можно заменить, не прерывая процесс)
- iTHERM TwistWell со спиральной конструкцией: снижает вихревые вибрации при высоких скоростях потока.
- Настраиваемый вал, погружение и общая длина для удовлетворения конкретных требований процесса.
- Доступен широкий диапазон размеров, материалов и технологических соединений.
- Международная сертификация: напр. для применений под давлением
- iTHERM TwistWell – защитная гильза спиральной конструкции Спиральная защитная гильза для жестких технологических условий, при которых стандартные защитные гильзы выходят из строя из-за вихревых вибраций! Дополнительная информация
- Спиральная защитная гильза для суровых технологических условий, в которых стандартные защитные гильзы выходят из строя из-за вихревых вибраций!
- Дополнительная информация
Характеристики
Похожие товары
TA550Барстоковая термогильза
Из-за сложных технологических условий, связанных с тяжелыми условиями эксплуатации, необходимо точно рассчитывать нагрузочную способность защитной гильзы. Испытания на проникновение красителей, ультразвуковые испытания, испытания на утечку гелия, испытания на устойчивость к давлению, а также различные неразрушающие испытания материалов подтверждают качество материалов и обработки.
TA550 предназначен для использования с термометрами сопротивления и термопарами, главным образом, в тяжелых условиях эксплуатации.
Преимущества
- Длина удлинения и погружения, а также размеры стержня могут быть выбраны в соответствии с требованиями процесса.
- Доступен широкий выбор стандартных материалов и технологических присоединений; другие версии можно заказать в соответствии со спецификацией
- Также доступны различные степени отделки поверхности.
- Технологическое соединение может быть резьбовым или фланцевым, приварным.
TA555Защитная гильза Barstock
Из-за сложных технологических условий, связанных с тяжелыми условиями эксплуатации, необходимо точно рассчитывать нагрузочную способность защитной гильзы. Испытания на проникновение красителей, ультразвуковые испытания, испытания на утечку гелия, испытания на устойчивость к давлению, а также различные неразрушающие испытания материалов подтверждают качество материалов и обработки.
TA555 предназначен для использования с термометрами сопротивления и термопарами, главным образом, в тяжелых условиях эксплуатации.
Преимущества
- Длина удлинения и погружения, а также размеры стержня могут быть выбраны в соответствии с требованиями процесса.
- Доступен широкий выбор стандартных материалов и технологических присоединений; другие версии можно заказать в соответствии со спецификацией
- Также доступны различные степени отделки поверхности.
- Форма стержня защитной гильзы может быть прямой или конической.
- Технологическое соединение может быть резьбовым или фланцевым, приварным.
TA556Барстоковая термогильза
Из-за сложных технологических условий, связанных с тяжелыми условиями эксплуатации, необходимо точно рассчитывать нагрузочную способность защитной гильзы. Испытания на проникновение красителей, ультразвуковые испытания, испытания на утечку гелия, испытания на устойчивость к давлению, а также различные неразрушающие испытания материалов подтверждают качество материалов и обработки.
TA556 предназначен для использования с термометрами сопротивления и термопарами, главным образом, в тяжелых условиях эксплуатации.
Преимущества
- Длина удлинения и погружения, а также размеры стержня могут быть выбраны в соответствии с требованиями процесса.
- Доступен широкий выбор стандартных материалов и технологических присоединений; другие версии можно заказать в соответствии со спецификацией
- Также доступны различные степени отделки поверхности.
- Форма штока защитной гильзы ступенчатая.
- Технологическое соединение может быть резьбовым или фланцевым, приварным.
TA562Барстковая термогильза
Из-за сложных технологических условий, связанных с тяжелыми условиями эксплуатации, необходимо точно рассчитывать нагрузочную способность защитной гильзы. Испытания на проникновение красителей, ультразвуковые испытания, испытания на утечку гелия, испытания на устойчивость к давлению, а также различные неразрушающие испытания материалов подтверждают качество материалов и обработки.
TA562 предназначен для использования с термометрами сопротивления и термопарами, главным образом, в тяжелых условиях эксплуатации.
Преимущества
- Форма штока защитной гильзы может быть прямой или уменьшенной для быстрого реагирования.
- Удлинение, длина погружения и уменьшенная длина, а также размеры стержня могут быть выбраны в соответствии с требованиями процесса.
- Также доступны различные степени отделки поверхности.
- Присоединения к процессу имеют резьбу: ½"NPT, ¾"NPT, G½" или M20x1,5.
- Доступен широкий выбор стандартных материалов.
- Специальные версии могут быть изготовлены в соответствии со спецификацией.
TA566Барстковая термогильза
Из-за сложных технологических условий, связанных с тяжелыми условиями эксплуатации, необходимо точно рассчитывать нагрузочную способность защитной гильзы. Испытания на проникновение красителей, ультразвуковые испытания, испытания на утечку гелия, испытания на устойчивость к давлению, а также различные неразрушающие испытания материалов подтверждают качество материалов и обработки.
TA566 предназначен для использования с термометрами сопротивления и термопарами, главным образом в тяжелых условиях эксплуатации.
Преимущества
- Длина удлинения, погружения и сужения может быть выбрана в соответствии с требованиями процесса.
- Доступен широкий выбор стандартных диаметров и материалов; другие версии можно заказать в соответствии со спецификацией
- Также доступны различные степени отделки поверхности.
- Технологическое соединение является резьбовым. Форма штока защитной гильзы может быть прямой или ступенчатой для быстрого реагирования.
TA572Барстковая термогильза
Из-за сложных технологических условий, связанных с тяжелыми условиями эксплуатации, необходимо точно рассчитывать нагрузочную способность защитной гильзы. Испытания на проникновение красителей, ультразвуковые испытания, испытания на утечку гелия, испытания на устойчивость к давлению, а также различные неразрушающие испытания материалов подтверждают качество материалов и обработки.
TA572 предназначен для использования с термометрами сопротивления и термопарами, главным образом, в тяжелых условиях эксплуатации.
Преимущества
- Длина удлинения, погружения и сужения, а также размеры стержня могут быть выбраны в соответствии с требованиями процесса.
- Доступен широкий выбор стандартных материалов; дополнительные версии можно заказать в соответствии со спецификацией
- Также доступны различные степени отделки поверхности.
- Технологическое соединение сварное. Форма стержня защитной гильзы коническая.
TT511Защитная гильза Barstock, дизайн Vanstone
Это специально разработанная защитная гильза для установки термометра. Вал защитной гильзы и фланец технологического присоединения не соединены между собой. При установке воротник защитной гильзы устанавливается между двумя фланцами; с одной стороны он крепится к защитной гильзе, а с другой стороны прикручивается болтами к соединительному патрубку со стороны процесса. Доступно множество различных версий фланцев для крепления устройства к постоянно установленному фланцу сопла. Он изготавливается из цельной прутковой заготовки.
Защитная гильза будет использоваться в приложениях с высокими технологическими требованиями. Преобладающими отраслями промышленности являются нефтегазовая и нефтехимическая. Фланец технологического присоединения не приварен к штоку защитной гильзы, а выполнен в виде фланца с буртиком. Эта специальная конструкция защитной гильзы Vanstone обеспечивает широкий спектр применений и подходит для термометров сопротивления и термопар.
Преимущества
- Прочная защитная гильза, изготовленная из просверленного прутка.
- Удовлетворение различных отраслевых требований с помощью стандартного продукта. Гибкий выбор длины погружения и геометрии защитной гильзы в соответствии со спецификациями процесса.
- В соответствии со спецификацией Shell: S.38.113 ред.D и S.38.114 ред.D.
- Точный расчет напряжения защитной гильзы, обеспечивающий безопасную эксплуатацию установки.
- Конструкция Vanstone с исключительной экономической эффективностью: повторное использование фланца в случае замены защитной гильзы, гибкий выбор материала фланца, а также сокращение запасных частей и концепция хранения.
- Дизайн Vanstone с исключительной экономической эффективностью:
- Повторное использование фланца в случае необходимости замены защитной гильзы, гибкий выбор материала фланца, а также сокращение запасных частей и концепция хранения.
TU52 Защитная гильза из прутковой сварки в раструб, американский стиль
Прочная защитная гильза предназначена для использования в требовательных и безопасных приложениях, например. в химической, нефтегазовой и энергетической промышленности. Использование прочных защитных трубок и специальных материалов позволяет выдерживать агрессивные среды, коррозионные вещества и высокое давление.
Предназначен для использования с термометрами сопротивления и термопарами в промышленных или тяжелых условиях эксплуатации.
- Для повышенных требований к защите датчика температуры от физических и химических воздействий.
- Для использования в трубах, контейнерах или резервуарах.
- Идеально подходит для всех точек измерения, требующих регулярной повторной калибровки путем замены вставки в закрытых процессах.
Преимущества
- Удлинение, длина погружения и общая длина могут быть выбраны в соответствии с требованиями процесса.
- Модульная конфигурация позволяет использовать его во всех промышленных процессах с тяжелыми термическими и механическими нагрузками.
- Быстрое время отклика благодаря конической или ступенчатой форме наконечника.
