| Макс. технологическое давление (статическое) |
500 bar (7252 psi) |
|---|---|
| Максимальная стандартная длина погружения |
900 mm (35 , 43") |
| Макс. длина погружения по запросу |
5.000 mm (196 , 85") |
| Принцип измерения |
Bar stock Thermowell |
| Характеристика/Применение |
metric stylethreaded process connectionhexagonal extension |

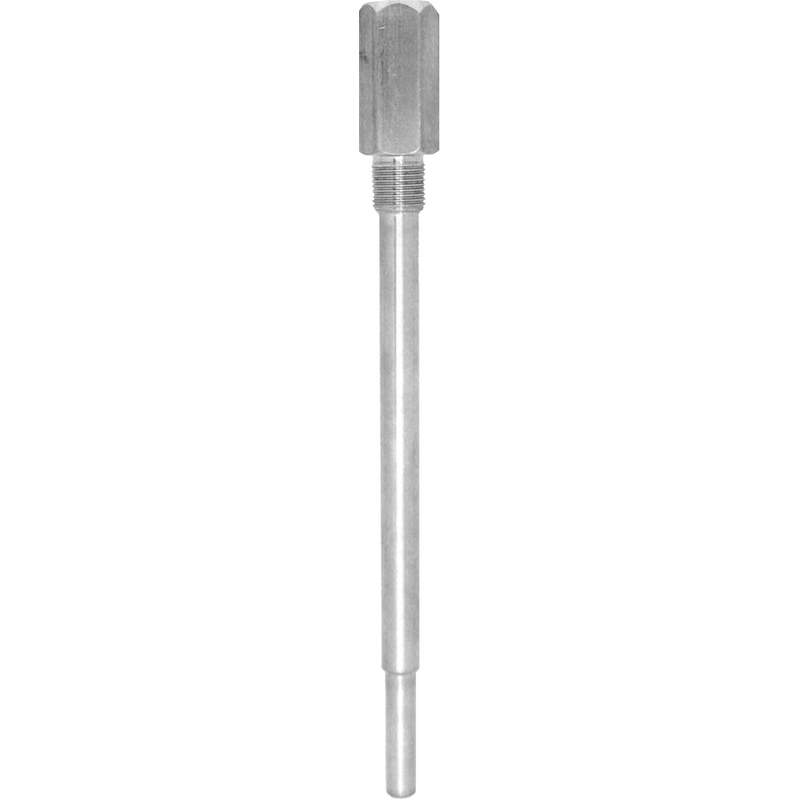

TA562Барстковая термогильза
Из-за сложных технологических условий, связанных с тяжелыми условиями эксплуатации, необходимо точно рассчитывать нагрузочную способность защитной гильзы. Испытания на проникновение красителей, ультразвуковые испытания, испытания на утечку гелия, испытания на устойчивость к давлению, а также различные неразрушающие испытания материалов подтверждают качество материалов и обработки.
TA562 предназначен для использования с термометрами сопротивления и термопарами, главным образом, в тяжелых условиях эксплуатации.
Преимущества
- Форма штока защитной гильзы может быть прямой или уменьшенной для быстрого реагирования.
- Удлинение, длина погружения и уменьшенная длина, а также размеры стержня могут быть выбраны в соответствии с требованиями процесса.
- Также доступны различные степени отделки поверхности.
- Присоединения к процессу имеют резьбу: ½”NPT, ¾”NPT, G½” или M20x1,5.
- Доступен широкий выбор стандартных материалов.
- Специальные версии могут быть изготовлены в соответствии со спецификацией.
Характеристики
Похожие товары
iTHERM FlameLine TWF11Высокотемпературная защитная гильза
Точки измерения с чрезвычайно высокими температурами процесса требуют применения специальных керамических защитных трубок. Изготовленный из специальных материалов, он служит защитой от механических и химических повреждений в процессе работы и увеличивает срок службы используемых датчиков. Это приводит к: Экономии затрат на техническое обслуживание точки измерения, улучшению качества продукции и повышению безопасности предприятия. Он разработан в качестве запасной части высокотемпературного термометра TAF11 компании Endress+Hauser.
Применяется для обработки стали (отжига), бетонных печей и первичного сырья. Аксессуар для высокотемпературной сборки TAF11.
Температура процесса до +1600 °C (+2912 °F).
Преимущества
- Длительный срок службы за счет использования инновационных материалов защитных трубок с повышенной износостойкостью и химической стойкостью.
- Долгосрочные стабильные измерения благодаря защите датчика непористыми материалами
- Сменные детали
iTHERM FlameLine TWF16Высокотемпературная защитная гильза
Точки измерения с чрезвычайно высокими температурами процесса требуют использования специальных керамических или металлических защитных трубок, изготовленных из специальных материалов. Они защищают от механических и химических повреждений в процессе работы и увеличивают срок службы используемых датчиков. Это приводит к: Экономии затрат на техническое обслуживание точки измерения, улучшению качества продукции и повышению безопасности предприятия. Он специально разработан в качестве запасной части для высокотемпературного термометра TAF16 компании Endress+Hauser.
Применяется для производства цемента, обработки стали, мусоросжигательных заводов и печей с псевдоожиженным слоем. Аксессуар для высокотемпературной сборки TAF16.
Температура процесса до +1700 °C (+3092 °F).
Преимущества
- Длительный срок службы за счет использования инновационных материалов защитных трубок с повышенной износостойкостью и химической стойкостью.
- Долгосрочные стабильные измерения благодаря защите датчика непористыми материалами
- Сменные детали
iTHERM ModuLine TT131Сварная защитная гильза
Эта защитная гильза, разработанная в соответствии со стандартом DIN 43772, гарантирует высокую устойчивость к большинству промышленных сред. Он изготавливается из трубы или трубки и доступен в широком диапазоне диаметров и материалов. Специально разработанный наконечник защитной гильзы обеспечивает быстрое реагирование и более эффективное управление процессом. Оболочки из ПТФЭ или тантала могут противостоять чрезвычайно агрессивным технологическим условиям. Предлагается с различными технологическими соединениями: фланцами, резьбой, приварными или компрессионными фитингами.
- Защищает датчик температуры от физических и химических воздействий.
- Высокая надежность в сложных технологических условиях
- Диапазон давления: до 100 бар (1450 фунтов на квадратный дюйм)
- Для использования в трубах, контейнерах или резервуарах
- Повышенная простота обслуживания (замена датчика без остановки процесса) и повторная калибровка точки измерения.
Преимущества
- Модульная конфигурация согласно DIN 43772.
- iTHERM QuickNeck: экономия средств и времени благодаря простой повторной калибровке вставки без инструментов.
- Удлинение, длина погружения и общая длина могут быть выбраны в соответствии с требованиями процесса.
- Доступен широкий выбор размеров, материалов и технологических присоединений.
- Специально разработанный наконечник для быстрого реагирования

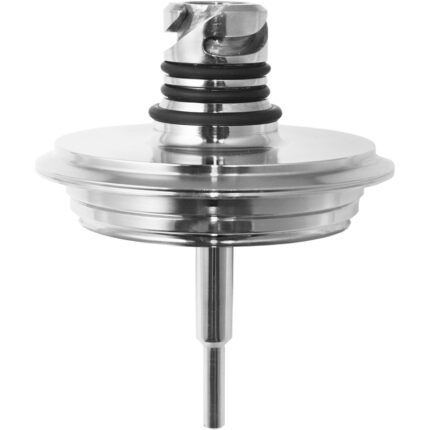

iTHERM ModuLine TT411Сварная защитная гильза
