| Макс. технологическое давление (статическое) |
Depending on configuration up to 100 bar |
|---|---|
| Максимальная стандартная длина погружения |
4.500 mm (177") |
| Макс. длина погружения по запросу |
4.500 mm (177") |
| Принцип измерения |
Fabricated Thermowell |
| Характеристика/Применение |
metric styleaccording to DIN 43772process connection threaded , flanged , compression fittingwith neck |

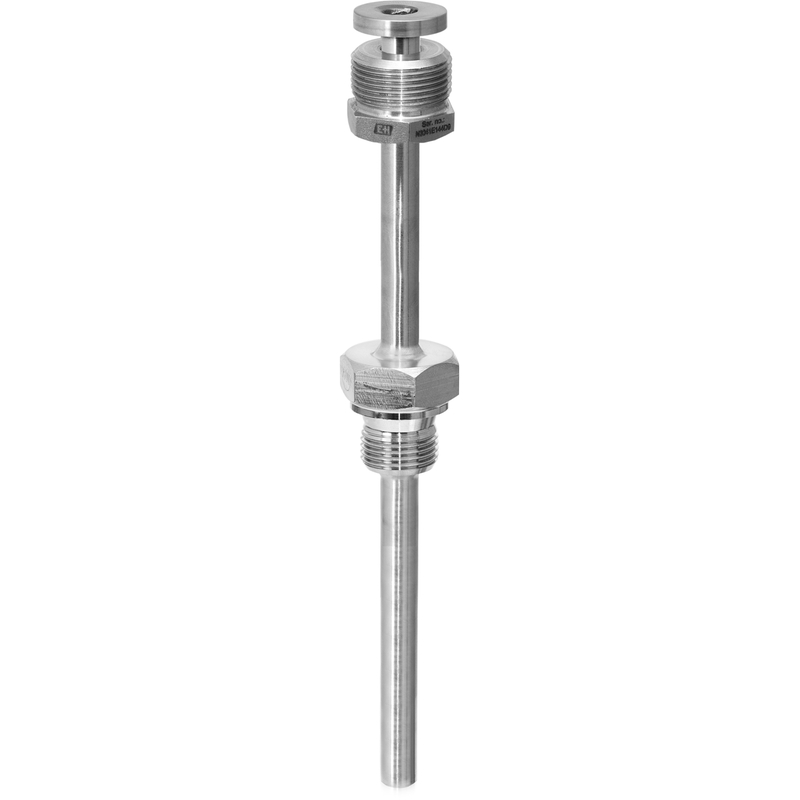

iTHERM ModuLine TT131Сварная защитная гильза
Эта защитная гильза, разработанная в соответствии со стандартом DIN 43772, гарантирует высокую устойчивость к большинству промышленных сред. Он изготавливается из трубы или трубки и доступен в широком диапазоне диаметров и материалов. Специально разработанный наконечник защитной гильзы обеспечивает быстрое реагирование и более эффективное управление процессом. Оболочки из ПТФЭ или тантала могут противостоять чрезвычайно агрессивным технологическим условиям. Предлагается с различными технологическими соединениями: фланцами, резьбой, приварными или компрессионными фитингами.
- Защищает датчик температуры от физических и химических воздействий.
- Высокая надежность в сложных технологических условиях
- Диапазон давления: до 100 бар (1450 фунтов на квадратный дюйм)
- Для использования в трубах, контейнерах или резервуарах
- Повышенная простота обслуживания (замена датчика без остановки процесса) и повторная калибровка точки измерения.
Преимущества
- Модульная конфигурация согласно DIN 43772.
- iTHERM QuickNeck: экономия средств и времени благодаря простой повторной калибровке вставки без инструментов.
- Удлинение, длина погружения и общая длина могут быть выбраны в соответствии с требованиями процесса.
- Доступен широкий выбор размеров, материалов и технологических присоединений.
- Специально разработанный наконечник для быстрого реагирования
Характеристики
