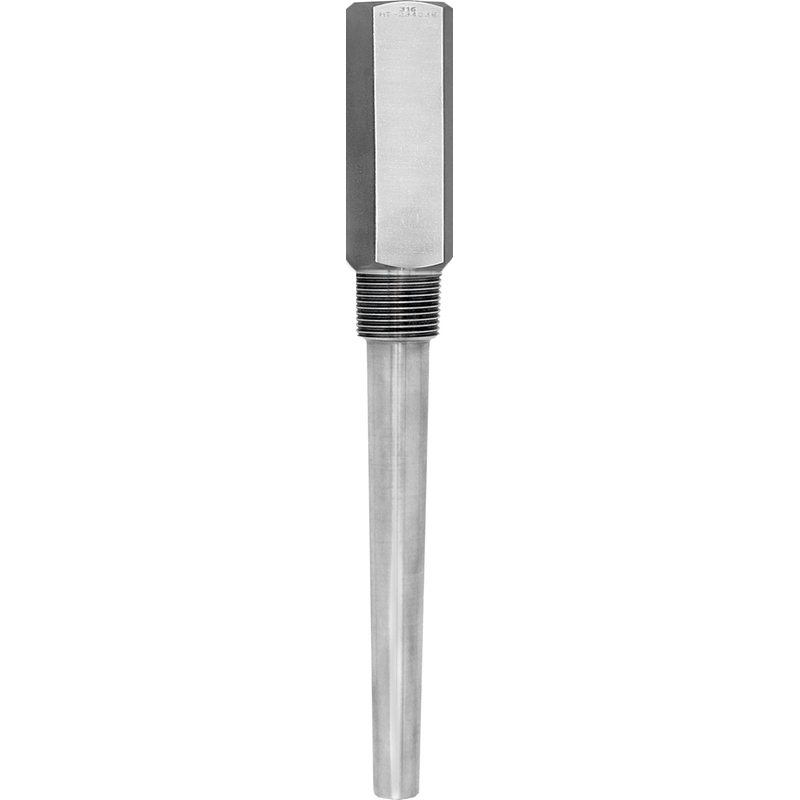

TA565Защитная гильза Barstock

Эта защитная гильза, разработанная в соответствии со стандартом DIN 43772, гарантирует высокую устойчивость к большинству промышленных сред. Он изготавливается из трубы или трубки и доступен в широком диапазоне диаметров и материалов. Специально разработанный наконечник защитной гильзы обеспечивает быстрое реагирование и более эффективное управление процессом. Оболочки из ПТФЭ или тантала могут противостоять чрезвычайно агрессивным технологическим условиям. Предлагается с различными технологическими соединениями: фланцами, резьбой, приварными или компрессионными фитингами.

• Защищает датчик температуры от физических и химических воздействий.

• Высокая надежность в сложных технологических условиях

• Диапазон давления: до 100 бар (1450 фунтов на квадратный дюйм)

• Для использования в трубах, контейнерах или резервуарах

• Повышенная простота обслуживания (замена датчика без остановки процесса) и повторная калибровка точки измерения.

Преимущества

• Модульная конфигурация согласно DIN 43772.
• iTHERM QuickNeck: экономия средств и времени благодаря простой повторной калибровке вставки без инструментов.
• Удлинение, длина погружения и общая длина могут быть выбраны в соответствии с требованиями процесса.
• Доступен широкий выбор размеров, материалов и технологических присоединений.
• Специально разработанный наконечник для быстрого реагирования

Термогильза iTHERM ModuLine TT152 разработана в соответствии с ASME B40.9 или имеет индивидуальную конфигурацию. Он просверлен и обработан из цельного прутка, защищая датчики температуры от суровых условий окружающей среды.

• Защищает датчик температуры от механических и химических воздействий.

• Прочная конструкция для сложных условий технологического процесса

• Диапазон давления: до 500 бар (7 252 фунтов на квадратный дюйм)

• Для использования в трубах, сосудах или резервуарах

Преимущества

• Простота обслуживания и повторной калибровки термометра (датчик можно заменить, не прерывая процесс)
• iTHERM TwistWell со спиральной конструкцией: снижает вихревые вибрации при высоких скоростях потока.
• Настраиваемый вал, погружение и общая длина для удовлетворения конкретных требований процесса.
• Доступен широкий диапазон размеров, материалов и технологических соединений.
• Международная сертификация: напр. для применений под давлением
• iTHERM TwistWell – защитная гильза спиральной конструкции Спиральная защитная гильза для жестких технологических условий, при которых стандартные защитные гильзы выходят из строя из-за вихревых вибраций! Дополнительная информация
• Спиральная защитная гильза для суровых технологических условий, в которых стандартные защитные гильзы выходят из строя из-за вихревых вибраций!
• Дополнительная информация

Из-за сложных технологических условий, связанных с тяжелыми условиями эксплуатации, необходимо точно рассчитывать нагрузочную способность защитной гильзы. Испытания на проникновение красителей, ультразвуковые испытания, испытания на утечку гелия, испытания на устойчивость к давлению, а также различные неразрушающие испытания материалов подтверждают качество материалов и обработки.

TA560 предназначен для использования с термометрами сопротивления и термопарами, главным образом, в тяжелых условиях эксплуатации.

Преимущества

• Длина удлинения и погружения, а также размеры стержня могут быть выбраны в соответствии с требованиями процесса.
• Доступен широкий выбор стандартных диаметров и материалов; другие версии можно заказать в соответствии со спецификацией
• Также доступны различные степени отделки поверхности.
• Технологическое соединение является резьбовым. Форма стержня защитной гильзы может быть прямой или конической.

Это специально разработанная защитная гильза для установки термометра. Вал защитной гильзы и фланец технологического присоединения не соединены между собой. При установке воротник защитной гильзы устанавливается между двумя фланцами; с одной стороны он крепится к защитной гильзе, а с другой стороны прикручивается болтами к соединительному патрубку со стороны процесса. Доступно множество различных версий фланцев для крепления устройства к постоянно установленному фланцу сопла. Он изготавливается из цельной прутковой заготовки.

Защитная гильза будет использоваться в приложениях с высокими технологическими требованиями. Преобладающими отраслями промышленности являются нефтегазовая и нефтехимическая. Фланец технологического присоединения не приварен к штоку защитной гильзы, а выполнен в виде фланца с буртиком. Эта специальная конструкция защитной гильзы Vanstone обеспечивает широкий спектр применений и подходит для термометров сопротивления и термопар.

Преимущества

• Прочная защитная гильза, изготовленная из просверленного прутка.
• Удовлетворение различных отраслевых требований с помощью стандартного продукта. Гибкий выбор длины погружения и геометрии защитной гильзы в соответствии со спецификациями процесса.
• В соответствии со спецификацией Shell: S.38.113 ред.D и S.38.114 ред.D.
• Точный расчет напряжения защитной гильзы, обеспечивающий безопасную эксплуатацию установки.
• Конструкция Vanstone с исключительной экономической эффективностью: повторное использование фланца в случае замены защитной гильзы, гибкий выбор материала фланца, а также сокращение запасных частей и концепция хранения.
• Дизайн Vanstone с исключительной экономической эффективностью:
• Повторное использование фланца в случае необходимости замены защитной гильзы, гибкий выбор материала фланца, а также сокращение запасных частей и концепция хранения.
