| Макс. технологическое давление (статическое) |
500 bar (7252 psi) |
|---|---|
| Максимальная стандартная длина погружения |
900 mm (35 , 43") |
| Макс. длина погружения по запросу |
5.000 mm (196 , 85") |
| Принцип измерения |
Bar stock Thermowell |
| Характеристика/Применение |
metric stylethreaded process connectionhexagonal extension |

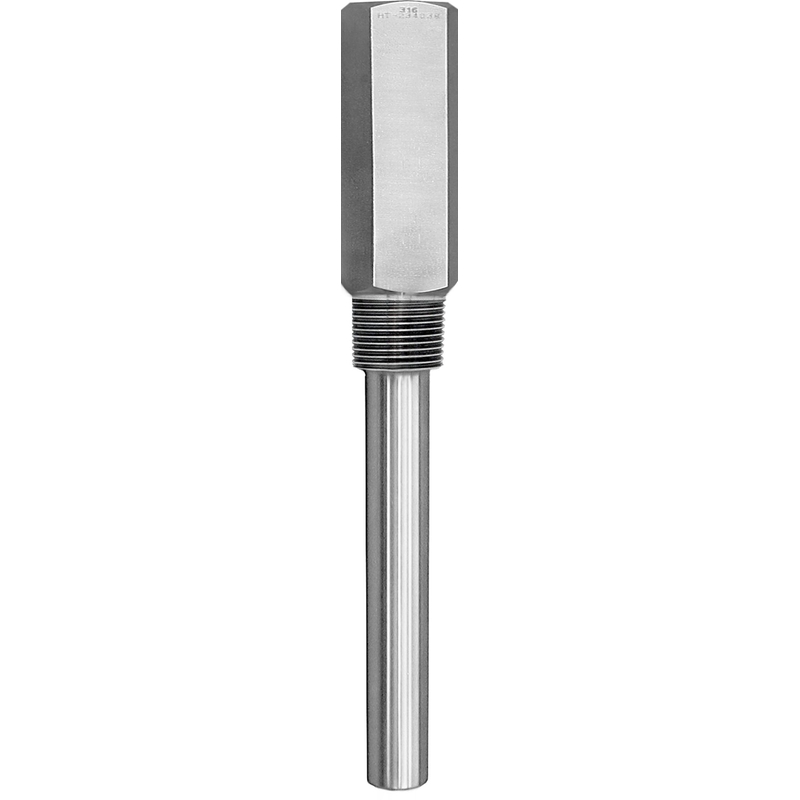

TA566Барстковая термогильза
Из-за сложных технологических условий, связанных с тяжелыми условиями эксплуатации, необходимо точно рассчитывать нагрузочную способность защитной гильзы. Испытания на проникновение красителей, ультразвуковые испытания, испытания на утечку гелия, испытания на устойчивость к давлению, а также различные неразрушающие испытания материалов подтверждают качество материалов и обработки.
TA566 предназначен для использования с термометрами сопротивления и термопарами, главным образом в тяжелых условиях эксплуатации.
Преимущества
- Длина удлинения, погружения и сужения может быть выбрана в соответствии с требованиями процесса.
- Доступен широкий выбор стандартных диаметров и материалов; другие версии можно заказать в соответствии со спецификацией
- Также доступны различные степени отделки поверхности.
- Технологическое соединение является резьбовым. Форма штока защитной гильзы может быть прямой или ступенчатой для быстрого реагирования.
Характеристики
Похожие товары
iTHERM FlameLine TWF16Высокотемпературная защитная гильза
Точки измерения с чрезвычайно высокими температурами процесса требуют использования специальных керамических или металлических защитных трубок, изготовленных из специальных материалов. Они защищают от механических и химических повреждений в процессе работы и увеличивают срок службы используемых датчиков. Это приводит к: Экономии затрат на техническое обслуживание точки измерения, улучшению качества продукции и повышению безопасности предприятия. Он специально разработан в качестве запасной части для высокотемпературного термометра TAF16 компании Endress+Hauser.
Применяется для производства цемента, обработки стали, мусоросжигательных заводов и печей с псевдоожиженным слоем. Аксессуар для высокотемпературной сборки TAF16.
Температура процесса до +1700 °C (+3092 °F).
Преимущества
- Длительный срок службы за счет использования инновационных материалов защитных трубок с повышенной износостойкостью и химической стойкостью.
- Долгосрочные стабильные измерения благодаря защите датчика непористыми материалами
- Сменные детали
iTHERM ModuLine TT131Сварная защитная гильза
Эта защитная гильза, разработанная в соответствии со стандартом DIN 43772, гарантирует высокую устойчивость к большинству промышленных сред. Он изготавливается из трубы или трубки и доступен в широком диапазоне диаметров и материалов. Специально разработанный наконечник защитной гильзы обеспечивает быстрое реагирование и более эффективное управление процессом. Оболочки из ПТФЭ или тантала могут противостоять чрезвычайно агрессивным технологическим условиям. Предлагается с различными технологическими соединениями: фланцами, резьбой, приварными или компрессионными фитингами.
- Защищает датчик температуры от физических и химических воздействий.
- Высокая надежность в сложных технологических условиях
- Диапазон давления: до 100 бар (1450 фунтов на квадратный дюйм)
- Для использования в трубах, контейнерах или резервуарах
- Повышенная простота обслуживания (замена датчика без остановки процесса) и повторная калибровка точки измерения.
Преимущества
- Модульная конфигурация согласно DIN 43772.
- iTHERM QuickNeck: экономия средств и времени благодаря простой повторной калибровке вставки без инструментов.
- Удлинение, длина погружения и общая длина могут быть выбраны в соответствии с требованиями процесса.
- Доступен широкий выбор размеров, материалов и технологических присоединений.
- Специально разработанный наконечник для быстрого реагирования
TA555Защитная гильза Barstock
Из-за сложных технологических условий, связанных с тяжелыми условиями эксплуатации, необходимо точно рассчитывать нагрузочную способность защитной гильзы. Испытания на проникновение красителей, ультразвуковые испытания, испытания на утечку гелия, испытания на устойчивость к давлению, а также различные неразрушающие испытания материалов подтверждают качество материалов и обработки.
TA555 предназначен для использования с термометрами сопротивления и термопарами, главным образом, в тяжелых условиях эксплуатации.
Преимущества
- Длина удлинения и погружения, а также размеры стержня могут быть выбраны в соответствии с требованиями процесса.
- Доступен широкий выбор стандартных материалов и технологических присоединений; другие версии можно заказать в соответствии со спецификацией
- Также доступны различные степени отделки поверхности.
- Форма стержня защитной гильзы может быть прямой или конической.
- Технологическое соединение может быть резьбовым или фланцевым, приварным.
TA562Барстковая термогильза
Из-за сложных технологических условий, связанных с тяжелыми условиями эксплуатации, необходимо точно рассчитывать нагрузочную способность защитной гильзы. Испытания на проникновение красителей, ультразвуковые испытания, испытания на утечку гелия, испытания на устойчивость к давлению, а также различные неразрушающие испытания материалов подтверждают качество материалов и обработки.
TA562 предназначен для использования с термометрами сопротивления и термопарами, главным образом, в тяжелых условиях эксплуатации.
Преимущества
- Форма штока защитной гильзы может быть прямой или уменьшенной для быстрого реагирования.
- Удлинение, длина погружения и уменьшенная длина, а также размеры стержня могут быть выбраны в соответствии с требованиями процесса.
- Также доступны различные степени отделки поверхности.
- Присоединения к процессу имеют резьбу: ½"NPT, ¾"NPT, G½" или M20x1,5.
- Доступен широкий выбор стандартных материалов.
- Специальные версии могут быть изготовлены в соответствии со спецификацией.
TA565Защитная гильза Barstock
Из-за сложных технологических условий, связанных с тяжелыми условиями эксплуатации, необходимо точно рассчитывать нагрузочную способность защитной гильзы. Испытания на проникновение красителей, ультразвуковые испытания, испытания на утечку гелия, испытания на устойчивость к давлению, а также различные неразрушающие испытания материалов подтверждают качество материалов и обработки.
TA565 предназначен для использования с термометрами сопротивления и термопарами, главным образом, в тяжелых условиях эксплуатации.
Преимущества
- Удлинение и длина погружения, а также размеры стержня могут быть выбраны в соответствии с требованиями процесса.
- Доступен широкий выбор стандартных диаметров и материалов; другие версии можно заказать в соответствии со спецификацией
- Также доступны различные степени отделки поверхности.
- Технологическое соединение является резьбовым. Форма стержня защитной гильзы может быть прямой или конической.
TA571Барстковая термогильза
Из-за сложных технологических условий, связанных с тяжелыми условиями эксплуатации, необходимо точно рассчитывать нагрузочную способность защитной гильзы. Испытания на проникновение красителей, ультразвуковые испытания, испытания на утечку гелия, испытания на устойчивость к давлению, а также различные неразрушающие испытания материалов подтверждают качество материалов и обработки.
TA571 предназначен для использования с термометрами сопротивления и термопарами, главным образом, в тяжелых условиях эксплуатации.
Преимущества
- Длина удлинения, погружения и сужения, а также размеры стержня могут быть выбраны в соответствии с требованиями процесса.
- Доступен широкий выбор стандартных материалов; другие версии можно заказать в соответствии со спецификацией
- Также доступны различные степени отделки поверхности.
- Технологическое соединение сварное. Форма стержня защитной гильзы может быть прямой с конической формой кончика.
TU53 Защитная гильза с резьбой, американский стиль
Прочная защитная гильза предназначена для использования в требовательных и безопасных приложениях, например. в химической, нефтегазовой и энергетической промышленности. Использование прочных защитных трубок и специальных материалов позволяет выдерживать агрессивные среды, коррозионные вещества и высокое давление.
Предназначен для использования с термометрами сопротивления и термопарами в промышленных или тяжелых условиях эксплуатации.
- Для повышенных требований к защите датчика температуры от физических и химических воздействий.
- Для использования в трубах, контейнерах или резервуарах.
- Идеально подходит для всех точек измерения, требующих регулярной повторной калибровки путем замены вставки в закрытых процессах.
Преимущества
- Удлинение, длина погружения и общая длина могут быть выбраны в соответствии с требованиями процесса.
- Модульная конфигурация позволяет использовать его во всех промышленных процессах с тяжелыми термическими и механическими нагрузками.
- Быстрое время отклика благодаря конической или ступенчатой форме наконечника.
TW15Защитная гильза Barstock
Из-за сложных технологических условий, связанных с тяжелыми условиями эксплуатации, необходимо точно рассчитывать нагрузочную способность защитной гильзы. Испытания на проникновение красителей, ультразвуковые испытания, испытания на утечку гелия, испытания на устойчивость к давлению, а также различные неразрушающие испытания материалов подтверждают качество материалов и обработки.
TW15 предназначен для использования с термометрами сопротивления и термопарами в тяжелых условиях эксплуатации.
Модульная конфигурация согласно DIN 43772 (форма 4/4F) позволяет использовать его во всех промышленных процессах с тяжелыми термическими и механическими нагрузками.
Преимущества
- Удлинение, длина погружения и общая длина могут быть выбраны в соответствии с требованиями процесса.
- Доступен широкий выбор размеров, материалов и технологических присоединений.
- Специальные версии могут быть изготовлены в соответствии с требованиями заказчика.
- Технологическое соединение может быть приварным или фланцевым.
