| Макс. технологическое давление (статическое) |
500 bar (7252 psi) |
|---|---|
| Максимальная стандартная длина погружения |
1000 mm (39 , 37") |
| Макс. длина погружения по запросу |
5.000 mm (196 , 85") |
| Принцип измерения |
Bar stock Thermowell |
| Характеристика/Применение |
metric styleweld-in process connectionsround extension |

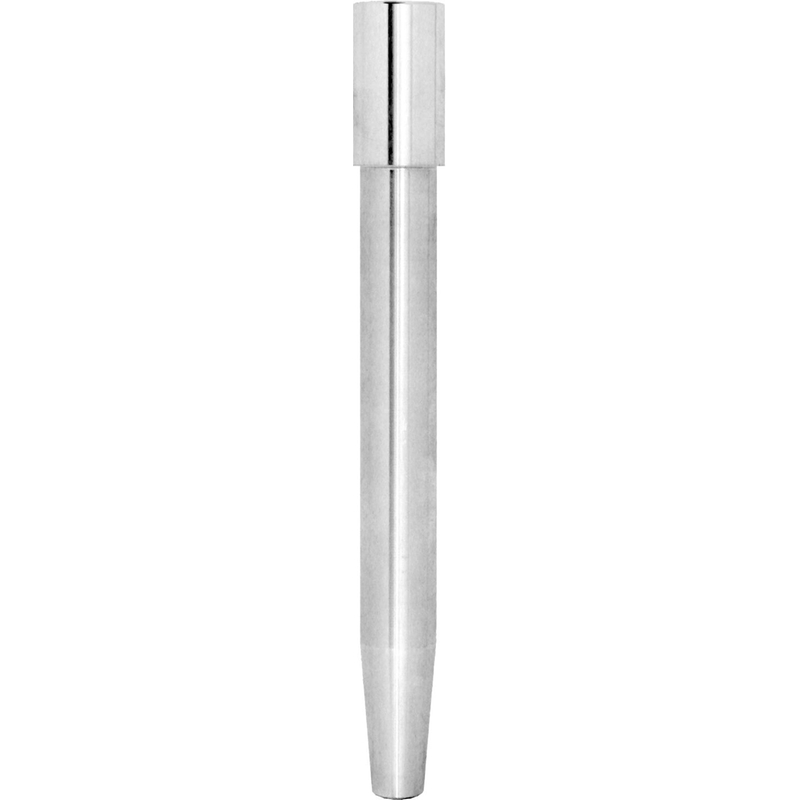

TA571Барстковая термогильза
Из-за сложных технологических условий, связанных с тяжелыми условиями эксплуатации, необходимо точно рассчитывать нагрузочную способность защитной гильзы. Испытания на проникновение красителей, ультразвуковые испытания, испытания на утечку гелия, испытания на устойчивость к давлению, а также различные неразрушающие испытания материалов подтверждают качество материалов и обработки.
TA571 предназначен для использования с термометрами сопротивления и термопарами, главным образом, в тяжелых условиях эксплуатации.
Преимущества
- Длина удлинения, погружения и сужения, а также размеры стержня могут быть выбраны в соответствии с требованиями процесса.
- Доступен широкий выбор стандартных материалов; другие версии можно заказать в соответствии со спецификацией
- Также доступны различные степени отделки поверхности.
- Технологическое соединение сварное. Форма стержня защитной гильзы может быть прямой с конической формой кончика.
Характеристики
