| Макс. технологическое давление (статическое) |
1 bar (15 psi) |
|---|---|
| Максимальная стандартная длина погружения |
2.200 mm (86 , 61") |
| Макс. длина погружения по запросу |
4.525 mm (178 , 15") |
| Принцип измерения |
Fabricated Thermowell |
| Характеристика/Применение |
metric styleFabricated from segmentswelded protection tubeceramic protection tubeprocess connection as compression fittingReplacement part for TAF16 |

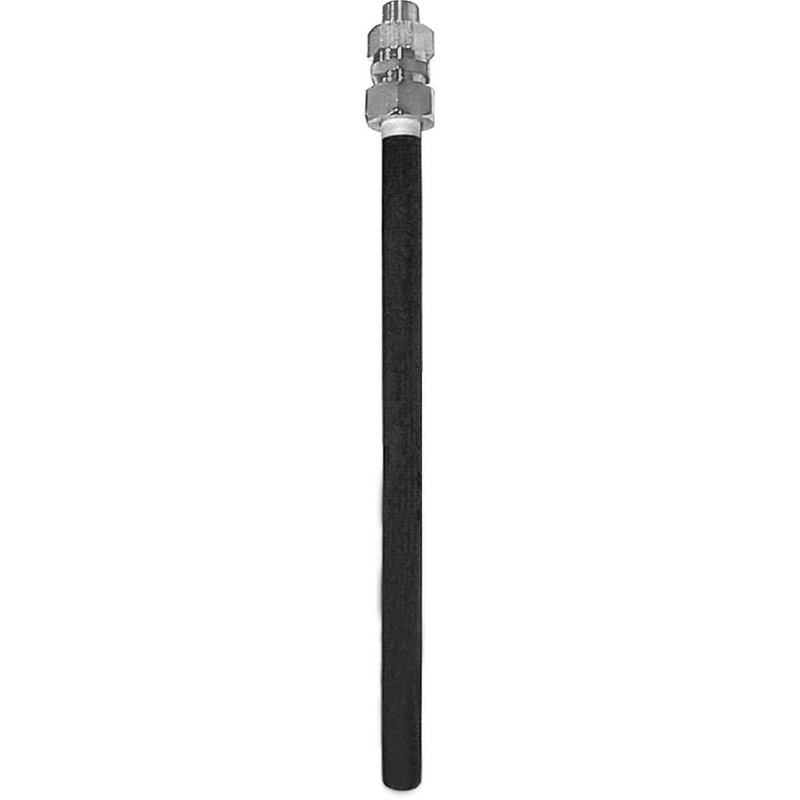

iTHERM FlameLine TWF16Высокотемпературная защитная гильза
Точки измерения с чрезвычайно высокими температурами процесса требуют использования специальных керамических или металлических защитных трубок, изготовленных из специальных материалов. Они защищают от механических и химических повреждений в процессе работы и увеличивают срок службы используемых датчиков. Это приводит к: Экономии затрат на техническое обслуживание точки измерения, улучшению качества продукции и повышению безопасности предприятия. Он специально разработан в качестве запасной части для высокотемпературного термометра TAF16 компании Endress+Hauser.
Применяется для производства цемента, обработки стали, мусоросжигательных заводов и печей с псевдоожиженным слоем. Аксессуар для высокотемпературной сборки TAF16.
Температура процесса до +1700 °C (+3092 °F).
Преимущества
- Длительный срок службы за счет использования инновационных материалов защитных трубок с повышенной износостойкостью и химической стойкостью.
- Долгосрочные стабильные измерения благодаря защите датчика непористыми материалами
- Сменные детали
Характеристики
