| Макс. технологическое давление (статическое) |
1 bar (15 psi) |
|---|---|
| Максимальная стандартная длина погружения |
1.500 mm (59 , 06") |
| Макс. длина погружения по запросу |
4.000 mm (157 , 48") |
| Принцип измерения |
Fabricated Thermowell |
| Характеристика/Применение |
metric styleFabricated from segmentsceramic protection tubeprocess connection as compression fittingReplacement part for TAF11 |

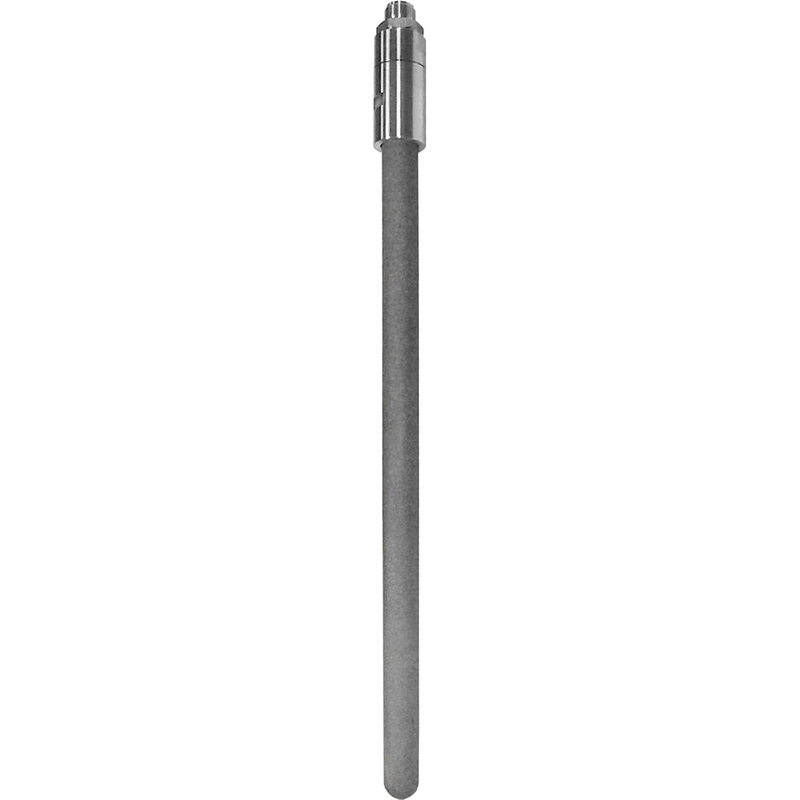

iTHERM FlameLine TWF11Высокотемпературная защитная гильза
Точки измерения с чрезвычайно высокими температурами процесса требуют применения специальных керамических защитных трубок. Изготовленный из специальных материалов, он служит защитой от механических и химических повреждений в процессе работы и увеличивает срок службы используемых датчиков. Это приводит к: Экономии затрат на техническое обслуживание точки измерения, улучшению качества продукции и повышению безопасности предприятия. Он разработан в качестве запасной части высокотемпературного термометра TAF11 компании Endress+Hauser.
Применяется для обработки стали (отжига), бетонных печей и первичного сырья. Аксессуар для высокотемпературной сборки TAF11.
Температура процесса до +1600 °C (+2912 °F).
Преимущества
- Длительный срок службы за счет использования инновационных материалов защитных трубок с повышенной износостойкостью и химической стойкостью.
- Долгосрочные стабильные измерения благодаря защите датчика непористыми материалами
- Сменные детали
Характеристики
