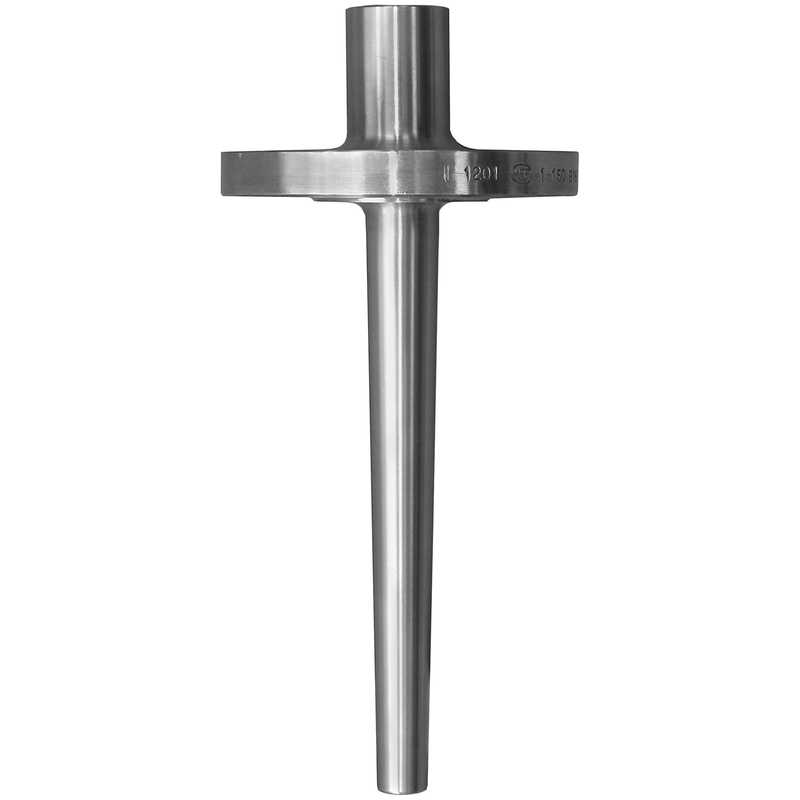

TU54 Защитная гильза из прутка с фланцем, американский стиль

Защитная гильза TT151 разработана в соответствии с нормами DIN 43772, ASME B40.9, NAMUR NE 170 или в индивидуальной конфигурации. Прочная защитная трубка обеспечивает безопасные и точные измерения в технологических линиях или резервуарах, защищая датчики температуры от суровых условий окружающей среды. Его сверлят и обрабатывают из цельной прутковой заготовки с диаметром хвостовика от 9 до 50 мм. Насадки доступны в прямой, конической или ступенчатой ​​форме. Технологические соединения включают в себя выбор стандартных фланцев, резьбовых или приварных версий.

• Защищает датчик температуры от физических и химических воздействий.

• Высокая надежность в сложных технологических условиях

• Диапазон давления: до 500 бар (7252 фунтов на квадратный дюйм)

• Для использования в трубах, сосудах или резервуарах

• Более простое обслуживание и повторная калибровка точки измерения (датчик можно заменить, не прерывая процесс)

Преимущества

• TT151 — это стандартная защитная гильза, изготовленная из круглого прутка.
• Модульная конфигурация согласно DIN 43772, ASME B40.9, NAMUR NE 170 или более гибкая универсальная версия.
• Удлинение, длина погружения и общая длина могут быть выбраны в соответствии с требованиями процесса.
• Доступен широкий диапазон размеров, материалов и технологических соединений.
• iTHERM TwistWell спиральной конструкции – снижение вихревых вибраций при работе на высоких скоростях
• iTHERM TwistWell – защитная гильза спиральной конструкции Спиральная защитная гильза для жестких технологических условий, при которых стандартные защитные гильзы выходят из строя из-за вихревых вибраций! Дополнительная информация
• Спиральная защитная гильза для суровых технологических условий, в которых стандартные защитные гильзы выходят из строя из-за вихревых вибраций!
• Дополнительная информация

Защитная трубка используется для термометров RTD, таких как TST414 от Endress+Hauser, для защиты вставки от химической коррозии. Он имеет стопорный винт для фиксации термометра и позволяет легко заменить термометр. Из-за уменьшенной толщины стенок его предлагается использовать в процессах с низкой или средней скоростью технологического потока.

TA414 используется для термометров RTD, как и TST414, для защиты зонда от химической коррозии. Стопорный винт фиксирует термометр на месте и позволяет легко заменить термометр.

Из-за уменьшенной толщины стенок рекомендуется использовать TA414 в процессах, где отсутствует сильный поток.

Преимущества

• TA414 используется для соответствия термометрам RTD, как и TST414, для защиты зонда от химической коррозии.
• Стопорный винт фиксирует термометр на месте и позволяет легко заменить термометр.
• Из-за уменьшенной толщины стенок рекомендуется использовать TA414 в процессах, где отсутствует сильный поток.

Из-за сложных технологических условий, связанных с тяжелыми условиями эксплуатации, необходимо точно рассчитывать нагрузочную способность защитной гильзы. Испытания на проникновение красителей, ультразвуковые испытания, испытания на утечку гелия, испытания на устойчивость к давлению, а также различные неразрушающие испытания материалов подтверждают качество материалов и обработки.

TA565 предназначен для использования с термометрами сопротивления и термопарами, главным образом, в тяжелых условиях эксплуатации.

Преимущества

• Удлинение и длина погружения, а также размеры стержня могут быть выбраны в соответствии с требованиями процесса.
• Доступен широкий выбор стандартных диаметров и материалов; другие версии можно заказать в соответствии со спецификацией
• Также доступны различные степени отделки поверхности.
• Технологическое соединение является резьбовым. Форма стержня защитной гильзы может быть прямой или конической.

Прочная защитная гильза предназначена для использования в требовательных и безопасных приложениях, например. в химической, нефтегазовой и энергетической промышленности. Использование прочных защитных трубок и специальных материалов позволяет выдерживать агрессивные среды, коррозионные вещества и высокое давление.

Предназначен для использования с термометрами сопротивления и термопарами в промышленных или тяжелых условиях эксплуатации.

• Для повышенных требований к защите датчика температуры от физических и химических воздействий.

• Для использования в трубах, контейнерах или резервуарах.

• Идеально подходит для всех точек измерения, требующих регулярной повторной калибровки путем замены вставки в закрытых процессах.

Преимущества

• Удлинение, длина погружения и общая длина могут быть выбраны в соответствии с требованиями процесса.
• Модульная конфигурация позволяет использовать его во всех промышленных процессах с тяжелыми термическими и механическими нагрузками.
• Быстрое время отклика благодаря конической форме наконечника
