| Макс. технологическое давление (статическое) |
50 bar (725 psi) |
|---|---|
| Максимальная стандартная длина погружения |
4.000 mm (157 , 48") |
| Макс. длина погружения по запросу |
10.000 mm (393 , 7") |
| Принцип измерения |
Fabricated Thermowell |
| Характеристика/Применение |
metric stylefor probes with diameter 6 mm (0 , 24") and 9 mm (0 , 35")threaded or welded process connection |

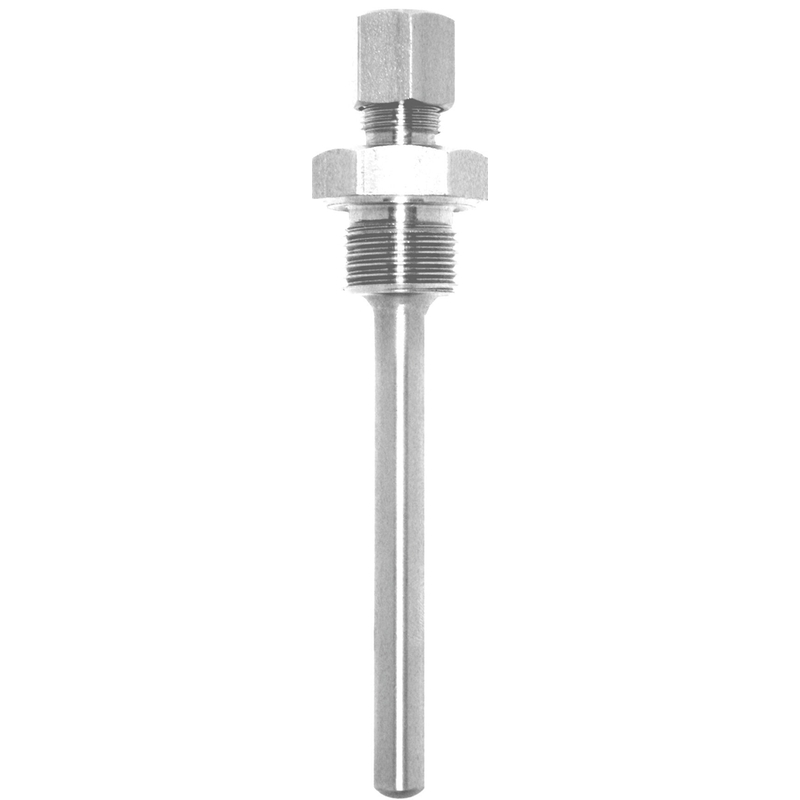

TW251Сварная защитная гильза
Эта защитная трубка хорошо оснащена встроенным компрессионным фитингом, подходящим для различных промышленных применений, включая даже гигиенические применения. По умолчанию он устанавливается на трубы, сосуды или резервуары, где присоединение к процессу может быть выполнено с помощью резьбы или сварки. Благодаря своей конструкции могут применяться различные типы датчиков температуры, такие как компактные термометры, а также сборки без защитной трубки или кабельные датчики, обычно с диаметром датчика 6 мм.
TW251 — это трубка со встроенным компрессионным фитингом, подходящая для различных промышленных применений, включая гигиенические применения.
Преимущества
- Компрессионный фитинг позволяет производить замену неисправных датчиков без остановки текущего процесса.
- В структуре продаж в стандартной комплектации можно выбрать различные технологические соединения: Резьбовые (G ½”, G ¼”, NPT ½”, …); Приварные (цилиндрические, сферические).
- Втулки для компрессионного фитинга доступны из ПТФЭ или нержавеющей стали 316.
- Сертификат материала 3.1.B (в соответствии со стандартом EN 10204) можно выбрать непосредственно в структуре продаж продукта.
Характеристики
