| Точность |
+/- 3 mm (0.12 in) |
|---|---|
| Температура процесса |
-40 … +450 °C (-40 … +842 °F) |
| Технологическое давление/макс. предел избыточного давления |
Vacuum…160 bar (2320 psi) |
| Макс. расстояние измерения |
125 m (410 ft) |
| Основные смачиваемые части |
Horn antenna: 316L / 1.4404 , Al2O3 (ceramic) , graphite Flush / Drip-off antenna: PTFE |

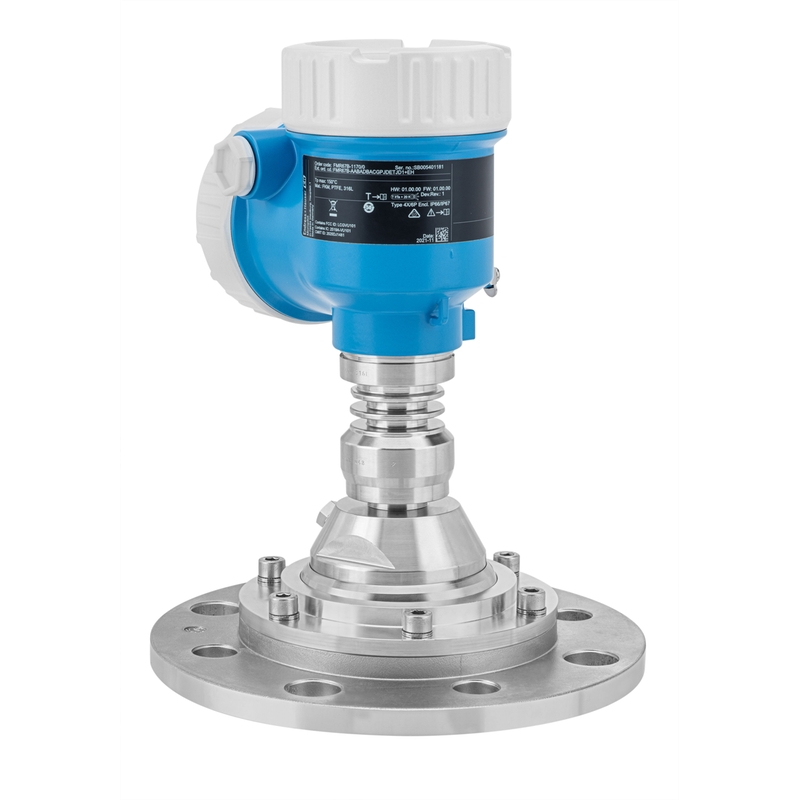

Micropilot FMR67B – радарный датчик 80 ГГц
Micropilot FMR67B относится к новому поколению радиолокационных датчиков 80 ГГц. Он подходит для непрерывного бесконтактного измерения уровня в сложных условиях эксплуатации, даже при экстремальных температурах процесса. Мастера помогают пользователям при вводе в эксплуатацию, контрольных испытаниях и проверке устройств и, таким образом, гарантируют простоту эксплуатации. Узкий угол луча подходит для измерений в узких бункерах. Технология Heartbeat выявляет аномалии для повышения безопасности и производительности.
Micropilot FMR67B подходит для применения в открытом пространстве длиной до 125 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.
- Присоединения к процессу: Фланцы
- Температура: от –40 до +450 °C (от –40 до +842 °F)
- Давление: от –1 до +160 бар (от –14,5 до +2320,6 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 125 м (1410 футов)
- Точность: ±3 мм (0,12 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, SIL, сертификат заводской калибровки по 5 или 10 точкам.
Преимущества
- Простое управление благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и проверки.
- Повышенная производительность благодаря мониторингу, проверке и диагностике текущего процесса с помощью технологии Heartbeat.
- Безопасность благодаря дизайну: разработка устройств в соответствии со стандартом IEC 61508.
- Простая интеграция устройств в системы управления активами посредством цифровой связи
- Высоконадежные измерения благодаря узкому углу луча и интеллектуальной оценке даже на судах с мешающими установками
Характеристики
