| Точность |
+/- 3 mm (0.12 in) |
|---|---|
| Температура процесса |
-40 … +130 °C (-40 … +266 °F) |
| Технологическое давление/макс. предел избыточного давления |
Vacuum…16 bar (232 psi) |
| Макс. расстояние измерения |
50 m (164 ft) |
| Основные смачиваемые части |
PVDF or PTFE |

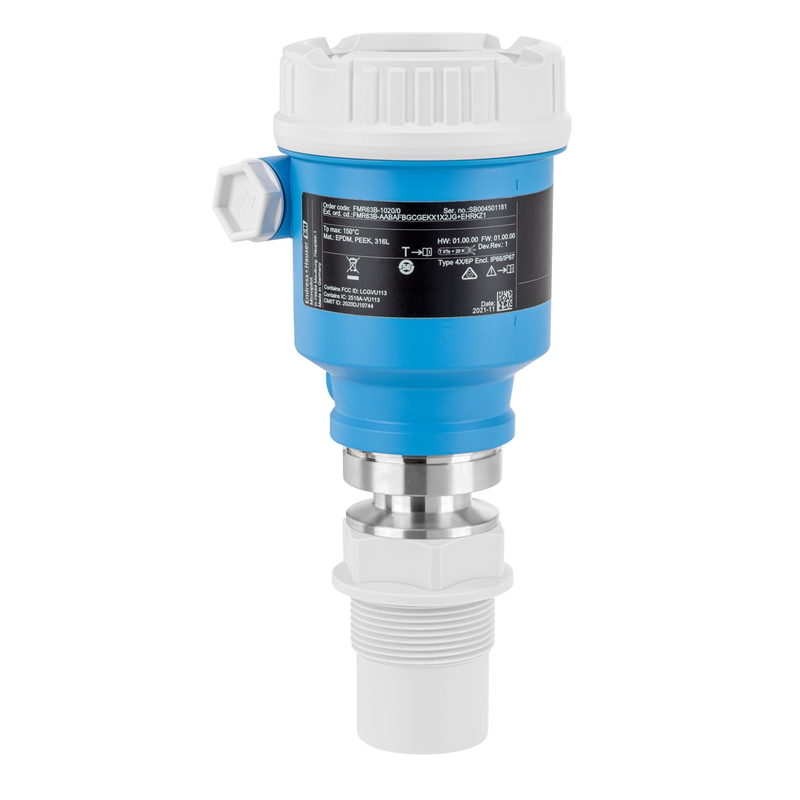

Micropilot FMR66B — радарный датчик 80 ГГц
Micropilot FMR66B принадлежит к новому поколению радиолокационных датчиков 80 ГГц. Он подходит для непрерывного бесконтактного измерения уровня в простых приложениях с твердыми веществами. Мастера помогают при вводе в эксплуатацию, повторном тестировании и проверке прибора и гарантируют простоту использования. Небольшой угол луча идеально подходит для измерений в узких бункерах. Технология Heartbeat обнаруживает нежелательные аномалии, такие как скопления, для повышения производительности.
Micropilot FMR66B предназначен для применения в свободном пространстве на расстоянии до 50 м и обеспечивает высокую фокусировку луча на судах со множеством внутренних устройств.
- Присоединения к процессу: Резьба или монтажный кронштейн
- Температура: от -40 до +200 °C (от -40 до 392 °F)
- Давление: от -1 до +16 бар (от -14,5 до +266 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 50 м (164 фута)
- Точность: ±3 мм (0,12 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, SIL, допуски для судов, сертификат заводской калибровки по 5 или 10 точкам.
Преимущества
- Простое управление благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и проверки.
- Упрощение поиска и устранения неисправностей благодаря рекомендуемым действиям на дисплее.
- Безопасность благодаря дизайну: разработка устройств в соответствии со стандартом IEC 61508.
- Повышенная производительность благодаря мониторингу процессов, проверке и диагностике во время работы с технологией Heartbeat.
- Простая интеграция устройств в системы управления активами посредством цифровой связи
Характеристики
Похожие товары
Micropilot FMR10B – радарный датчик для базового применения
Micropilot FMR10B обеспечивает непрерывное бесконтактное измерение уровня с использованием технологии 80 ГГц. Он идеально подходит для основных применений в сфере водоснабжения, водоотведения и переработки отходов, а также в горнодобывающей, горнодобывающей, металлургической и коммунальной отраслях во всех отраслях. Мастера управления гарантируют простоту установки и ввода в эксплуатацию. Он также идеально подходит для применения в ограниченном пространстве благодаря своей компактной конструкции.
Micropilot FMR10B — это радар для открытого пространства с дальностью измерения до 10 м (33 фута) для основных задач измерения жидкостей и твердых тел. Он подходит для измерения уровня в широком диапазоне применений:
- Открытые бассейны
- Мониторинг рек
- Резервуары для хранения
- Силосы
- Запасы
Преимущества
- Быстрый и простой ввод в эксплуатацию благодаря пошаговым инструкциям по настройке (мастерам)
- Соединение Bluetooth обеспечивает простой, надежный и зашифрованный беспроводной удаленный доступ.
- Идентификация устройства во время соединения Bluetooth благодаря функции «Это я» (мигание светодиода) и индикации состояния с помощью светодиода
- Простой выбор устройства благодаря четкой сегментации и простой настройке
Micropilot FMR20B — радарный датчик базового применения
Micropilot FMR20B обеспечивает непрерывное бесконтактное измерение уровня с использованием технологии 80 ГГц. Мастера управления облегчают установку, ввод в эксплуатацию и эксплуатацию. Эффективность за счет сокращения времени простоя может быть достигнута за счет проверки процесса и диагностики устройства по требованию благодаря технологии Heartbeat. Компактный дизайн устройства также позволяет использовать его в узких условиях установки.
Micropilot FMR20B — это радиолокационный прибор для открытого пространства с дальностью измерения до 30 м (98 футов) для измерения жидких и твердых веществ в системах водоснабжения, очистки сточных вод и отходов, горнодобывающей, горнодобывающей, металлургической и пищевой промышленности, а также для коммунальных предприятий во всех отраслях:
- Открытые тазики
- Мониторинг рек
- Управление канализацией
- Насосная станция/подъемная станция
- Поток в открытом канале
- IBC и резервуары для хранения
- Силосы
- Запасы
- Пневматическая транспортировка
Преимущества
- Быстрый ввод в эксплуатацию и эксплуатация благодаря пошаговым инструкциям по настройке (мастерам)
- Соединение Bluetooth обеспечивает простой, надежный и зашифрованный беспроводной удаленный доступ.
- Идентификация устройства во время соединения Bluetooth благодаря функции «Это я» (мигание светодиода) и индикации состояния с помощью светодиода
- Простой выбор устройства благодаря четкой сегментации и простой настройке
- Технология Heartbeat позволяет проводить проверку и диагностику по требованию с помощью мастера без прерывания процесса.
Micropilot FMR30B — радарный датчик базового применения
Micropilot FMR30B предназначен для непрерывного бесконтактного измерения уровня и оснащен технологией 80 ГГц. Установка и ввод в эксплуатацию устройства выполняются быстро и легко благодаря простой конструкции и мастеру управления. Удаленный доступ через Bluetooth или доступ на месте через цветной сенсорный дисплей обеспечивают простоту эксплуатации. Благодаря проверке процессов и диагностике устройств по требованию благодаря технологии Heartbeat время простоев может быть сокращено. Компактное устройство идеально подходит для узких условий установки.
Micropilot FMR30B — это радар для открытого пространства с диапазоном измерения до 30 м (98 футов) для измерения уровня жидкостей и твердых веществ. Он подходит для коммунальных предприятий во всех отраслях промышленности и идеально подходит для применения в сфере водоснабжения, очистки сточных вод и отходов, а также для основных применений в горнодобывающей, горнодобывающей, металлургической и пищевой промышленности:
- Открытые бассейны
- Мониторинг рек
- Управление канализацией
- Насосная станция/подъемная станция
- Поток в открытом канале
- IBC и резервуары для хранения
- Силосы
- Запасы
- Пневматическая транспортировка
Преимущества
- Быстрый ввод в эксплуатацию и эксплуатация благодаря пошаговым инструкциям по настройке (мастерам)
- Соединение Bluetooth обеспечивает простой, надежный и зашифрованный беспроводной удаленный доступ.
- Удобный доступ к месту с помощью цветного сенсорного дисплея.
- Идентификация устройства во время соединения Bluetooth благодаря функции «Это я» (мигающий дисплей)
- Простой выбор устройства благодаря четкой сегментации и простой настройке
- Технология Heartbeat позволяет проводить проверку и диагностику по требованию с помощью мастера без прерывания процесса.
Micropilot FMR62B – радарный датчик 80 ГГц
Micropilot FMR62B относится к новому поколению радиолокационных датчиков 80 ГГц. Он используется для непрерывного бесконтактного измерения уровня в сложных средах с жидкостями. Он справляется с технологическими требованиями, такими как высокие температуры, высокое технологическое давление, а также смена сред. Концепции тестирования для блокировки SIL и контрольных испытаний снижают риск систематических ошибок. Технология Heartbeat предлагает функции проверки и мониторинга для выявления аномалий для повышения безопасности и производительности.
Micropilot FMR62B подходит для применения в открытом пространстве длиной до 80 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.
- Присоединения к процессу: Фланцы
- Температура: от –196 до +450 °C (от –320 до +842 °F)
- Давление: от –1 до +160 бар (от –14,5 до 2320,6 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 80 м (262,5 фута)
- Точность: ±1 мм (0,04 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, предотвращение перелива WHG, SIL, морской допуск, сертификат заводской калибровки по 5 или 10 точкам
Преимущества
- Повышенная производительность благодаря мониторингу, проверке и диагностике текущего процесса с помощью технологии Heartbeat.
- Безопасность за счет конструкции: разработка устройств в соответствии с IEC 61508 для приложений SIL 2 и SIL 3 (например, при однородном резервировании)
- Снижение систематических ошибок за счет управляемой блокировки SIL, проверки и контрольных испытаний.
- Простое управление благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и проверок.
- Упрощенное устранение неполадок благодаря рекомендуемым действиям, отображаемым на дисплее.
Micropilot FMR67B – радарный датчик 80 ГГц
Micropilot FMR67B относится к новому поколению радиолокационных датчиков 80 ГГц. Он подходит для непрерывного бесконтактного измерения уровня в сложных условиях эксплуатации, даже при экстремальных температурах процесса. Мастера помогают пользователям при вводе в эксплуатацию, контрольных испытаниях и проверке устройств и, таким образом, гарантируют простоту эксплуатации. Узкий угол луча подходит для измерений в узких бункерах. Технология Heartbeat выявляет аномалии для повышения безопасности и производительности.
Micropilot FMR67B подходит для применения в открытом пространстве длиной до 125 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.
- Присоединения к процессу: Фланцы
- Температура: от –40 до +450 °C (от –40 до +842 °F)
- Давление: от –1 до +160 бар (от –14,5 до +2320,6 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 125 м (1410 футов)
- Точность: ±3 мм (0,12 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, SIL, сертификат заводской калибровки по 5 или 10 точкам.
Преимущества
- Простое управление благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и проверки.
- Повышенная производительность благодаря мониторингу, проверке и диагностике текущего процесса с помощью технологии Heartbeat.
- Безопасность благодаря дизайну: разработка устройств в соответствии со стандартом IEC 61508.
- Простая интеграция устройств в системы управления активами посредством цифровой связи
- Высоконадежные измерения благодаря узкому углу луча и интеллектуальной оценке даже на судах с мешающими установками
Радарное измерениеMicropilot FMR532
Micropilot FMR532 используется для коммерческого учета и управления запасами и имеет одобрения NMi и PTB. Он соответствует соответствующим требованиям OIML R85 и API 3.1B. Радар открытого космоса FMR532 с планарной антенной специально подходит для применения в успокоительных колодцах. Micropilot FMR532 предлагает экономичную и простую установку с помощью 4-проводного кабеля с HART и искробезопасного источника питания 24 В постоянного тока.
С плоской антенной, особенно подходящей для успокоительных колодцев с дальностью действия до 38 м (124 фута).
- Присоединение к процессу: Фланец
- Температура: от -40 до +150°C (от -40 до +302°F)
- Давление: от вакуума до +25 бар (от вакуума до +362 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 38 м (124 фута)
- Точность: лучше ± 1 мм.
- C-диапазон: 6 ГГц
- Международные сертификаты взрывозащиты и коммерческого учета, предотвращение перелива WHG, SIL, морской допуск
Преимущества
- Точность 0,8 мм (значение 2σ)
- Национальные разрешения (NMi, PTB) для коммерческого учета
- Применяется как автономная система или интегрируется в системы измерения уровня резервуара с помощью Tank Side Monitor NRF590.
- Простое управление на месте с помощью алфавитно-цифрового дисплея с меню.
- Простой ввод в эксплуатацию, документирование и диагностика с помощью технологии FDT/DTM (FieldCare)
- Экономичная и простая установка с помощью 4-жильного кабеля с HART и искробезопасным источником питания 24 В пост. тока.
- Уникальная конструкция капельной антенны исключает ошибку измерения из-за накопления конденсата.
Радарное измерениеMicropilot FMR60
Micropilot FMR60 — первый радар 80 ГГц, разработанный в соответствии с международной директивой по функциональной безопасности IEC 61508. Радар для свободного пространства обеспечивает максимальную надежность благодаря капельной антенне, улучшенным алгоритмам и малому углу луча. Он используется для непрерывного бесконтактного измерения уровня жидкостей, паст и суспензий. На измерение не влияют смена среды, изменения температуры, газовые подушки или пары. Он также обладает функцией интеллектуального датчика Heartbeat Technology.
Отводная антенна 80 ГГц подходит для применения в открытом пространстве на расстоянии до 50 м и обеспечивает фокусировку дальнего света для судов с множеством внутренних фитингов.
- Присоединения к процессу: Резьба или фланцы
- Температура: от –40 до +130°C (от –40 до +266°F)
- Давление: от –1 до +16 бар (от –14,5 до +232 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 50 м (164 фута)
- Точность: ± 1 мм (0,04 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, предотвращение переполнения WHG, SIL, морские сертификаты, протокол линейности по 5 точкам
Преимущества
- Аппаратное и программное обеспечение, разработанное в соответствии со стандартом IEC 61508, до уровня SIL3 с гомогенным резервированием.
- Технология Heartbeat для экономичной и безопасной эксплуатации установки на протяжении всего жизненного цикла
- Концепция управления данными HistoROM для быстрого и простого ввода в эксплуатацию, обслуживания и диагностики
- Высочайшая надежность даже при наличии препятствий в сосудах благодаря небольшому углу луча и оценке Multi-Echo Tracking
- Сокращение инженерных усилий за счет более простой интеграции радара 80 ГГц в технологический процесс.
- Инновационная капельная антенна из ПТФЭ для максимальной доступности системы.
- Самая простая в мире концепция контрольных испытаний на SIL и WHG экономит время и затраты.
Радарные измеренияTime-of-FlightMicropilot FMR51
Micropilot FMR51 для измерения уровня даже в экстремальных технологических условиях, таких как высокая температура и высокое давление в нефтегазовой и химической промышленности. Радар открытого космоса FMR51 обеспечивает максимальную надежность благодаря инновационной и запатентованной конструкции датчика. Micropilot используется для непрерывного бесконтактного измерения уровня жидкостей, паст и суспензий. На измерение не влияют смена среды, изменения температуры, газовые подушки или пары. Доступен удаленный доступ через приложение SmartBlue.
Рупорная антенна для измерения уровня даже в экстремальных условиях.
- Присоединения к процессу: резьба, Tri-Clamp или фланец.
- Температура: от -196 до +450°C (от -321 до +842°F)
- Давление: от -1 до +160 бар (от -14,5 до +2320 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 40 м (131 фут), 70 м (230 фут) для улучшенной динамики
- Точность: ± 2 мм
- K-диапазон: 26 ГГц
- Международные сертификаты взрывозащиты, предотвращение переполнения WHG, SIL, морские сертификаты, протокол линейности по 5 точкам
- Доступен удаленный доступ с помощью приложения SmartBlue через Bluetooth®.
Преимущества
- Аппаратное и программное обеспечение разработано в соответствии со стандартом IEC 61508 до уровня SIL3 (при однородном резервировании).
- Концепция управления данными HistoROM для быстрого и простого ввода в эксплуатацию, обслуживания и диагностики
- Высочайшая надежность даже при наличии препятствий в судне благодаря новой оценке Multi-Echo Tracking
- Технология Heartbeat для экономичной и безопасной эксплуатации установки на протяжении всего жизненного цикла
- Полная интеграция в системы контроля или управления активами и интуитивно понятная концепция управления с помощью меню (на месте или через систему управления)
- Самая простая в мире концепция контрольных испытаний на SIL и WHG экономит время и деньги.
- Высочайшая безопасность благодаря двойной керамической муфте и газонепроницаемому вводу.
