| Точность |
+/-1 mm (0.04 in) |
|---|---|
| Температура процесса |
-40 °C … +200 °C (-40 °F … +392 °F) |
| Технологическое давление/макс. предел избыточного давления |
Vacuum…25 bar (363 psi) |
| Макс. расстояние измерения |
80 m (262 ft) |
| Основные смачиваемые части |
PEEK or PTFE |

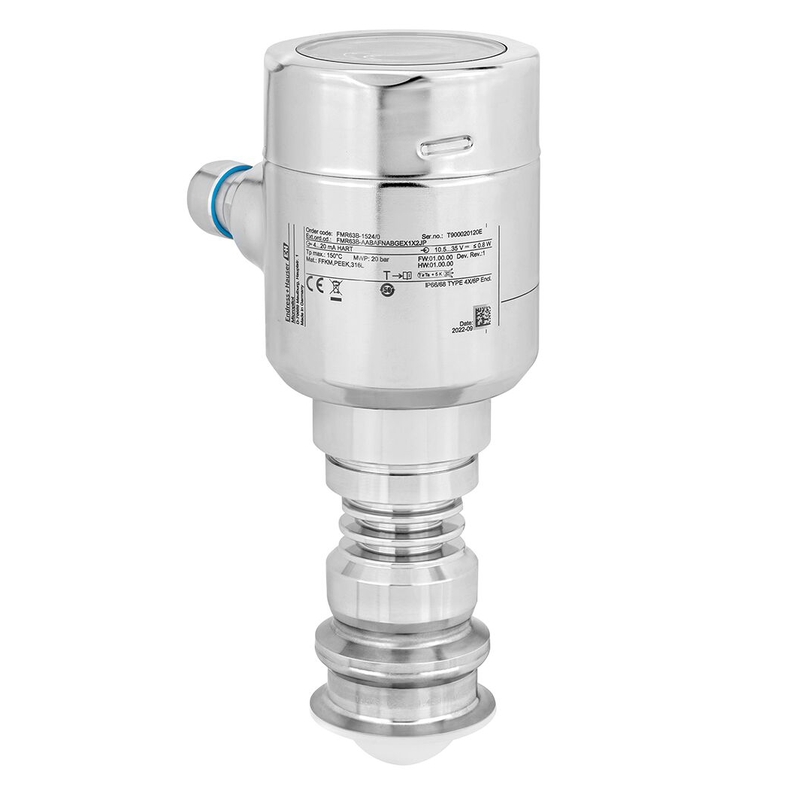

Micropilot FMR63B – радарный датчик 80 ГГц
Micropilot FMR63B относится к новому поколению радиолокационных датчиков 80 ГГц. Благодаря своей полностью гигиеничной конструкции он подходит для непрерывного бесконтактного измерения уровня в гигиенических применениях. Мастера помогают пользователям при вводе в эксплуатацию, контрольных испытаниях и проверке устройств и, таким образом, гарантируют простоту эксплуатации. Технология Heartbeat предлагает функции проверки и мониторинга для выявления аномалий или проверки точности измерений.
Micropilot FMR63B предназначен для применения в открытом пространстве длиной до 80 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.
- Присоединения к процессу: адаптеры M24 и гигиенические присоединения к процессу
- Температура: от –40 до +200 °C (от –40 до 392 °F)
- Давление: от –1 до +25 бар (от –14,5 до +362,6 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 80 м (164 фута)
- Точность: ±1 мм (0,04 дюйма)
- W-диапазон: 80 ГГц
- EHEDG, 3-A, ASME BPE, международные сертификаты взрывозащиты, протокол линейности по 5 или 10 точкам.
Преимущества
- Соответствует самым высоким требованиям отрасли.
- Простое управление благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и проверки.
- Повышенная производительность благодаря мониторингу процесса, проверке точности радара и диагностике в рабочем процессе с помощью технологии Heartbeat.
- Простое отображение состояния устройства: изменение подсветки с зеленого на красный сразу же указывает на ошибки.
- Простая интеграция устройств в системы управления активами посредством цифровой связи
Характеристики
Похожие товары
Micropilot FMR20B — радарный датчик базового применения
Micropilot FMR20B обеспечивает непрерывное бесконтактное измерение уровня с использованием технологии 80 ГГц. Мастера управления облегчают установку, ввод в эксплуатацию и эксплуатацию. Эффективность за счет сокращения времени простоя может быть достигнута за счет проверки процесса и диагностики устройства по требованию благодаря технологии Heartbeat. Компактный дизайн устройства также позволяет использовать его в узких условиях установки.
Micropilot FMR20B — это радиолокационный прибор для открытого пространства с дальностью измерения до 30 м (98 футов) для измерения жидких и твердых веществ в системах водоснабжения, очистки сточных вод и отходов, горнодобывающей, горнодобывающей, металлургической и пищевой промышленности, а также для коммунальных предприятий во всех отраслях:
- Открытые тазики
- Мониторинг рек
- Управление канализацией
- Насосная станция/подъемная станция
- Поток в открытом канале
- IBC и резервуары для хранения
- Силосы
- Запасы
- Пневматическая транспортировка
Преимущества
- Быстрый ввод в эксплуатацию и эксплуатация благодаря пошаговым инструкциям по настройке (мастерам)
- Соединение Bluetooth обеспечивает простой, надежный и зашифрованный беспроводной удаленный доступ.
- Идентификация устройства во время соединения Bluetooth благодаря функции «Это я» (мигание светодиода) и индикации состояния с помощью светодиода
- Простой выбор устройства благодаря четкой сегментации и простой настройке
- Технология Heartbeat позволяет проводить проверку и диагностику по требованию с помощью мастера без прерывания процесса.
Micropilot FMR60B — радарный датчик 80 ГГц
Micropilot FMR60B относится к новому поколению радиолокационных датчиков 80 ГГц. Он используется для непрерывного бесконтактного измерения уровня в простых жидкостных средах с небольшими технологическими соединениями. Мастера помогают пользователям при вводе в эксплуатацию, контрольных испытаниях и проверке устройств и, таким образом, гарантируют простоту эксплуатации. Технология Heartbeat предлагает функции проверки и мониторинга для выявления аномалий для большей безопасности и повышения производительности.
Micropilot FMR60B подходит для применения в открытом пространстве длиной до 50 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.
- Присоединения к процессу: Резьба и фланцы
- Температура: от –40 до +200 °C (от –40 до 392 °F)
- Давление: от –1 до +20 бар (от –14,5 до +290 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 50 м (164 фута)
- Точность: ±1 мм (0,04 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, предотвращение перелива WHG, SIL, морской допуск, сертификат заводской калибровки по 5 или 10 точкам
Преимущества
- Простое управление благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и проверки.
- Упрощенное устранение неполадок благодаря рекомендуемым действиям, отображаемым на дисплее.
- Снижение систематических ошибок за счет управляемой блокировки SIL, проверки и контрольных испытаний.
- Безопасность задумана: разработка устройств в соответствии с IEC 61508.
- Повышенная производительность благодаря мониторингу, проверке и диагностике текущего процесса с помощью технологии Heartbeat.
Micropilot FMR62B – радарный датчик 80 ГГц
Micropilot FMR62B относится к новому поколению радиолокационных датчиков 80 ГГц. Он используется для непрерывного бесконтактного измерения уровня в сложных средах с жидкостями. Он справляется с технологическими требованиями, такими как высокие температуры, высокое технологическое давление, а также смена сред. Концепции тестирования для блокировки SIL и контрольных испытаний снижают риск систематических ошибок. Технология Heartbeat предлагает функции проверки и мониторинга для выявления аномалий для повышения безопасности и производительности.
Micropilot FMR62B подходит для применения в открытом пространстве длиной до 80 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.
- Присоединения к процессу: Фланцы
- Температура: от –196 до +450 °C (от –320 до +842 °F)
- Давление: от –1 до +160 бар (от –14,5 до 2320,6 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 80 м (262,5 фута)
- Точность: ±1 мм (0,04 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, предотвращение перелива WHG, SIL, морской допуск, сертификат заводской калибровки по 5 или 10 точкам
Преимущества
- Повышенная производительность благодаря мониторингу, проверке и диагностике текущего процесса с помощью технологии Heartbeat.
- Безопасность за счет конструкции: разработка устройств в соответствии с IEC 61508 для приложений SIL 2 и SIL 3 (например, при однородном резервировании)
- Снижение систематических ошибок за счет управляемой блокировки SIL, проверки и контрольных испытаний.
- Простое управление благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и проверок.
- Упрощенное устранение неполадок благодаря рекомендуемым действиям, отображаемым на дисплее.
Micropilot FWR30 — радарный датчик уровня с подключением к облаку
Micropilot FWR30 — это радарный датчик 80 ГГц с батарейным питанием для надежного бесконтактного измерения уровня в приложениях IIoT. В сочетании с облачными сервисами Netilion или SupplyCare Hosting Micropilot FWR30 обеспечивает цифровое управление запасами, логистические операции и мониторинг окружающей среды. Данные измерений надежно передаются в облако, где к ним можно получить доступ в любое время через мобильное устройство или настольный компьютер. Встроенная функция GPS поддерживает проверку местоположения точек измерения.
Micropilot FWR30 подходит для широкого спектра применений:
- Мониторинг уровня и управление запасами жидкостей и сыпучих материалов
- Отслеживание местоположения мобильных цистерн в рамках операций логистики и цепочки поставок
- Динамическое измерение уровня в открытых каналах и зонах удержания для мониторинга паводков и управления ливневыми водами.
Преимущества
- Полная прозрачность при хранении и транспортировке жидкостей и сыпучих материалов.
- Быстрая установка без использования кабелей и аккумулятор с длительным сроком службы.
- Удаленный мониторинг даже в труднодоступных точках измерения через надежное беспроводное соединение.
- Безопасная облачная передача данных через сертифицированную облачную платформу Netilion или SupplyCare.
- GPS-слежение для проверки местоположения мобильных резервуаров или наружных установок
Радарное измерениеMicropilot FMR540
Micropilot FMR540 используется для коммерческого учета и управления запасами, имеет одобрения NMi и PTB и соответствует требованиям OIML R85 и API 3.1B. FMR540 с параболической антенной особенно подходит для применения в открытом пространстве до 40 м, а с рупорной антенной — для применения в открытом пространстве, где использование параболической антенны запрещено из-за геометрии резервуара/патрубка. Экономичная и простая установка с помощью 4-жильного кабеля с HART и искробезопасным источником питания 24 В постоянного тока.
Параболическая антенна, подходящая для применения в открытом пространстве на расстоянии до 40 м, обеспечивает фокусировку дальнего света для применений с соплом, расположенным близко к стенке резервуара, рупорная антенна диаметром 4 дюйма/DN100 подходит для применения в свободном пространстве.
- Присоединение к процессу: Фланец
- Температура: от -40 до +200°C (от -40 до +392°F)
- Давление: от вакуума до +16 бар (от вакуума до +232 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 40 м (131 фут)
- Точность: лучше ± 1 мм.
- K-диапазон: 26 ГГц
- Международные сертификаты взрывозащиты и коммерческого учета, предотвращение перелива WHG, SIL
Преимущества
- Точность лучше 1 мм.
- Национальные разрешения (NMi, PTB) для коммерческого учета
- Применяется как автономная система или интегрируется в системы измерения уровня резервуара с помощью Tank Side Monitor NRF590.
- Экономичная и простая установка с помощью 4-жильного кабеля с HART и искробезопасным источником питания 24 В пост. тока.
- Устройство выравнивания для компенсации любого наклона фланца
- Простое управление на месте с помощью алфавитно-цифрового дисплея с меню.
- Простой ввод в эксплуатацию, документирование и диагностика с помощью программного обеспечения (FieldCare)
Радарное измерениеMicropilot FMR62
Micropilot FMR62 — первый радар с частотой 80 ГГц, разработанный в соответствии с международной директивой по функциональной безопасности IEC 61508. Для применения в агрессивных жидкостях FMR62 предлагает исключительные преимущества благодаря своей полностью заполненной ПТФЭ антенне, устанавливаемой заподлицо. Встроенная антенна из PEEK позволяет использовать очень маленькие технологические соединения. Радар открытого космоса FMR62 обеспечивает максимальную надежность благодаря улучшенным алгоритмам и малому углу луча. Он также обладает функцией интеллектуального датчика Heartbeat Technology.
Micropilot FMR62 подходит для применения в открытом пространстве длиной до 80 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.
- Присоединения к процессу: Резьба или фланцы
- Температура: от -40 до +200°C (от -40 до +392°F)
- Давление: от -1 до +25 бар (от -14,5 до +362,6 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 80 м (262 фута)
- Точность: ± 1 мм (0,04 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, предотвращение переполнения WHG, SIL, морские сертификаты, протокол линейности по 5 точкам
Преимущества
- Аппаратное и программное обеспечение, разработанное в соответствии со стандартом IEC 61508, до уровня SIL3 с гомогенным резервированием.
- Технология Heartbeat для экономичной и безопасной эксплуатации установки на протяжении всего жизненного цикла
- Концепция управления данными HistoROM для быстрого и простого ввода в эксплуатацию, обслуживания и диагностики
- Высочайшая надежность даже при наличии препятствий в сосудах благодаря небольшому углу луча и оценке Multi-Echo Tracking
- Рупорная антенна скрытого монтажа с заполнением из ПТФЭ для максимальной доступности системы
- Сокращение инженерных усилий за счет более простой интеграции радара 80 ГГц в технологический процесс.
- Самая простая в мире концепция контрольных испытаний на SIL и WHG экономит время и затраты.
Радарные измерения Время полета Micropilot FMR10
Micropilot FMR10 обеспечивает непрерывное бесконтактное измерение уровня и идеально подходит для предприятий водоснабжения и водоотведения, а также коммунальных предприятий во всех отраслях. FMR10 принадлежит к первым радарам с приложением Bluetooth® для ввода в эксплуатацию, эксплуатации и обслуживания. Кривые сигнала можно отобразить через приложение на каждом смартфоне или планшете с поддержкой Bluetooth® (iOS, Android). Благодаря компактному дизайну и уникальному чипу устройство идеально подходит для применения в ограниченном пространстве.
Радар для непрерывного измерения уровня жидкостей. Для использования в резервуарах для хранения, открытых бассейнах, насосных/подъемных станциях или канализационных системах.
- Присоединения к процессу: Резьба
- Температура процесса: от -40 до +60°C (от -40 до +140°F)
- Технологическое давление: от -1 до +3 бар (от -14,5 до +43 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: до 12 м (39 футов) с установленной защитой от затопления
- Точность: ±5 мм (0,2 дюйма)
- Частота измерения: 26 ГГц
Преимущества
- Бесконтактный радар с приложением для ввода в эксплуатацию, эксплуатации и обслуживания Bluetooth®
- Самый компактный радар благодаря уникальной конструкции радиолокационного чипа, идеально подходящий для применения в ограниченном пространстве.
- Лучший радар по соотношению цена-качество
- Идеальное применение для водоснабжения, водоотведения и коммунального хозяйства во всех отраслях (IP66, IP68/NEMA4x/6P)
- Корпус из ПВДФ, устойчивый к внешним воздействиям, герметичная проводка и полностью герметизированная электроника исключают попадание воды и позволяют работать в суровых условиях окружающей среды.
- Простая настройка с тремя основными параметрами подходит для большинства применений.
- Простой, безопасный и надежный беспроводной удаленный доступ через Bluetooth®.
Радиолокационные измеренияTime-of-FlightMicropilot FMR54
Micropilot FMR54 подготовлен для использования в условиях высоких температур и высокого давления, а благодаря специально разработанной планарной антенне он особенно подходит для применения в успокоительных колодцах. Радар для открытого пространства FMR54 используется для непрерывного бесконтактного измерения уровня жидкостей, паст и суспензий. На измерение не влияют смена среды, изменения температуры, газовые подушки или пары.
Рупорная или плоская антенна, которая особенно подходит для успокоительных колодцев.
- Присоединение к процессу: Фланец
- Температура: от -196 до +400°C (от -76 до +752°F)
- Давление: от -1 до +160 бар (от -14,5 до +2320 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 20 м (66 футов)
- Точность: ± 6 мм
- C-диапазон: 6 ГГц
- Международные сертификаты взрывозащиты, предотвращение переполнения WHG, SIL, протокол линейности по 5 точкам
Преимущества
- Аппаратное и программное обеспечение разработано в соответствии со стандартом IEC 61508 до уровня SIL3 (при однородном резервировании).
- Концепция управления данными HistoROM для быстрого и простого ввода в эксплуатацию, обслуживания и диагностики
- Высочайшая надежность даже при наличии препятствий в судне благодаря новой оценке Multi-Echo Tracking
- Надежное измерение даже при изменении условий продукта и процесса.
- Технология Heartbeat для экономичной и безопасной эксплуатации установки на протяжении всего жизненного цикла
- Полная интеграция в системы контроля или управления активами и интуитивно понятная концепция управления с помощью меню (на месте или через систему управления)
- Самая простая в мире концепция контрольных испытаний на SIL и WHG экономит время и деньги.
