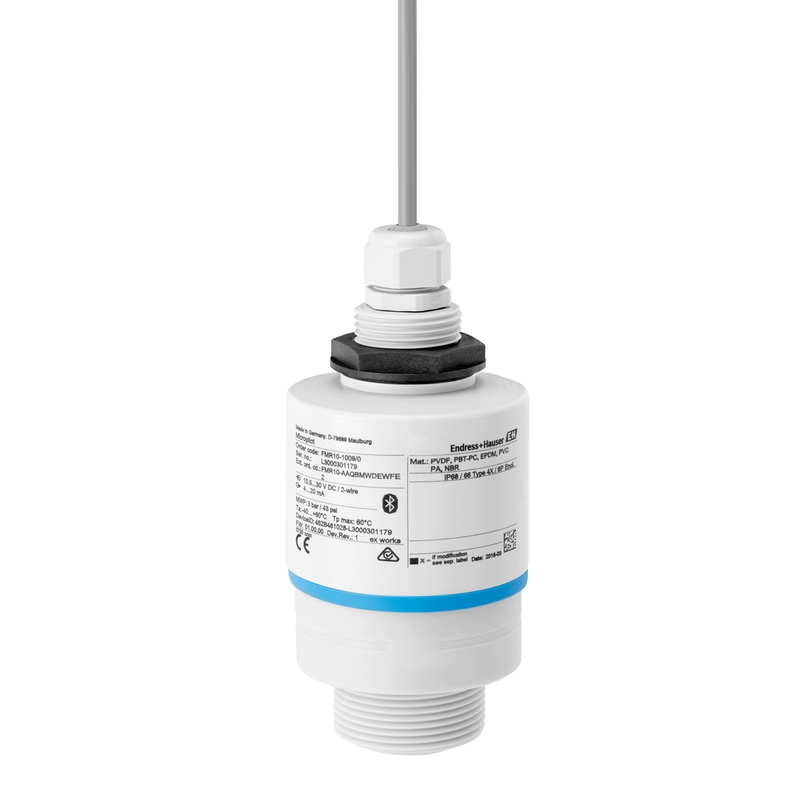

Радарные измерения Время полета Micropilot FMR10

Micropilot FMR20B обеспечивает непрерывное бесконтактное измерение уровня с использованием технологии 80 ГГц. Мастера управления облегчают установку, ввод в эксплуатацию и эксплуатацию. Эффективность за счет сокращения времени простоя может быть достигнута за счет проверки процесса и диагностики устройства по требованию благодаря технологии Heartbeat. Компактный дизайн устройства также позволяет использовать его в узких условиях установки.

Micropilot FMR20B — это радиолокационный прибор для открытого пространства с дальностью измерения до 30 м (98 футов) для измерения жидких и твердых веществ в системах водоснабжения, очистки сточных вод и отходов, горнодобывающей, горнодобывающей, металлургической и пищевой промышленности, а также для коммунальных предприятий во всех отраслях:

• Открытые тазики

• Мониторинг рек

• Управление канализацией

• Насосная станция/подъемная станция

• Поток в открытом канале

• IBC и резервуары для хранения

• Силосы

• Запасы

• Пневматическая транспортировка

Преимущества

• Быстрый ввод в эксплуатацию и эксплуатация благодаря пошаговым инструкциям по настройке (мастерам)
• Соединение Bluetooth обеспечивает простой, надежный и зашифрованный беспроводной удаленный доступ.
• Идентификация устройства во время соединения Bluetooth благодаря функции «Это я» (мигание светодиода) и индикации состояния с помощью светодиода
• Простой выбор устройства благодаря четкой сегментации и простой настройке
• Технология Heartbeat позволяет проводить проверку и диагностику по требованию с помощью мастера без прерывания процесса.

Micropilot FMR63B относится к новому поколению радиолокационных датчиков 80 ГГц. Благодаря своей полностью гигиеничной конструкции он подходит для непрерывного бесконтактного измерения уровня в гигиенических применениях. Мастера помогают пользователям при вводе в эксплуатацию, контрольных испытаниях и проверке устройств и, таким образом, гарантируют простоту эксплуатации. Технология Heartbeat предлагает функции проверки и мониторинга для выявления аномалий или проверки точности измерений.

Micropilot FMR63B предназначен для применения в открытом пространстве длиной до 80 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.

• Присоединения к процессу: адаптеры M24 и гигиенические присоединения к процессу

• Температура: от –40 до +200 °C (от –40 до 392 °F)

• Давление: от –1 до +25 бар (от –14,5 до +362,6 фунтов на квадратный дюйм)

• Максимальный диапазон измерения: 80 м (164 фута)

• Точность: ±1 мм (0,04 дюйма)

• W-диапазон: 80 ГГц

• EHEDG, 3-A, ASME BPE, международные сертификаты взрывозащиты, протокол линейности по 5 или 10 точкам.

Преимущества

• Соответствует самым высоким требованиям отрасли.
• Простое управление благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и проверки.
• Повышенная производительность благодаря мониторингу процесса, проверке точности радара и диагностике в рабочем процессе с помощью технологии Heartbeat.
• Простое отображение состояния устройства: изменение подсветки с зеленого на красный сразу же указывает на ошибки.
• Простая интеграция устройств в системы управления активами посредством цифровой связи

Micropilot FMR60 — первый радар 80 ГГц, разработанный в соответствии с международной директивой по функциональной безопасности IEC 61508. Радар для свободного пространства обеспечивает максимальную надежность благодаря капельной антенне, улучшенным алгоритмам и малому углу луча. Он используется для непрерывного бесконтактного измерения уровня жидкостей, паст и суспензий. На измерение не влияют смена среды, изменения температуры, газовые подушки или пары. Он также обладает функцией интеллектуального датчика Heartbeat Technology.

Отводная антенна 80 ГГц подходит для применения в открытом пространстве на расстоянии до 50 м и обеспечивает фокусировку дальнего света для судов с множеством внутренних фитингов.

• Присоединения к процессу: Резьба или фланцы

• Температура: от –40 до +130°C (от –40 до +266°F)

• Давление: от –1 до +16 бар (от –14,5 до +232 фунтов на квадратный дюйм)

• Максимальный диапазон измерения: 50 м (164 фута)

• Точность: ± 1 мм (0,04 дюйма)

• W-диапазон: 80 ГГц

• Международные сертификаты взрывозащиты, предотвращение переполнения WHG, SIL, морские сертификаты, протокол линейности по 5 точкам

Преимущества

• Аппаратное и программное обеспечение, разработанное в соответствии со стандартом IEC 61508, до уровня SIL3 с гомогенным резервированием.
• Технология Heartbeat для экономичной и безопасной эксплуатации установки на протяжении всего жизненного цикла
• Концепция управления данными HistoROM для быстрого и простого ввода в эксплуатацию, обслуживания и диагностики
• Высочайшая надежность даже при наличии препятствий в сосудах благодаря небольшому углу луча и оценке Multi-Echo Tracking
• Сокращение инженерных усилий за счет более простой интеграции радара 80 ГГц в технологический процесс.
• Инновационная капельная антенна из ПТФЭ для максимальной доступности системы.
• Самая простая в мире концепция контрольных испытаний на SIL и WHG экономит время и затраты.

Micropilot FMR20 обеспечивает непрерывное бесконтактное измерение уровня и расхода (с помощью таблицы линеаризации) и является идеальным приложением, подходящим для предприятий водоснабжения и водоотведения, а также коммунальных предприятий во всех отраслях. Ввод в эксплуатацию возможен через HART или по беспроводной сети через приложение с использованием Bluetooth® или с помощью удаленного дисплея. Кривые сигналов можно отобразить через приложение на каждом смартфоне/планшете с поддержкой Bluetooth® (iOS, Android). Благодаря компактному дизайну и уникальному чипу устройство идеально подходит для применения в ограниченном пространстве.

Радар для непрерывного измерения уровня и измерения расхода (с открытыми каналами или водосливами, с помощью таблицы линеаризации).

• Присоединения к процессу: резьбовые, фланцевые версии.

• Температура процесса: от -40 до +80°C (от -40 до +176°F)

• Технологическое давление: от -1 до +3 бар (от -14,5 до +43 фунтов на квадратный дюйм)

• Макс. диапазон измерения: жидкости 20 м (66 футов), твердые тела 10 м (33 фута)

• Точность: жидкости ± 2 мм (0,08 дюйма), твердые вещества ± 5 мм (0,2 дюйма).

• Частота измерения: 26 ГГц

• Международные сертификаты взрывозащиты

Преимущества

• Бесконтактный радар с вводом в эксплуатацию через HART или по беспроводной связи через приложение Bluetooth® или с выносным дисплеем
• Самый компактный радар благодаря уникальной конструкции радиолокационного чипа, идеально подходящий для применения в ограниченном пространстве.
• Лучший радар по соотношению цена-качество
• Идеально подходит для систем водоснабжения и водоотведения, горнодобывающей промышленности, добычи полезных ископаемых и металлов, а также коммунальных услуг во всех отраслях промышленности (IP66, 68 / NEMA4x, 6P)
• Корпус из ПВДФ, устойчивый к внешним воздействиям, герметичная проводка и полностью герметизированная электроника исключают попадание воды и позволяют работать в суровых условиях окружающей среды.
• Простая настройка с тремя основными параметрами подходит для большинства применений.
• Простой, безопасный и надежный беспроводной удаленный доступ через Bluetooth® – даже в опасных зонах или труднодоступных местах.
