| Точность |
+/- 3 mm (0.12 in) |
|---|---|
| Температура процесса |
-40…+400 °C(-40…+752 °F) |
| Технологическое давление/макс. предел избыточного давления |
Vacuum…16 bar(Vacuum…232 psi) |
| Макс. расстояние измерения |
70 m (230 ft) |
| Основные смачиваемые части |
316L , PEEK , PTFE , Polyamid |

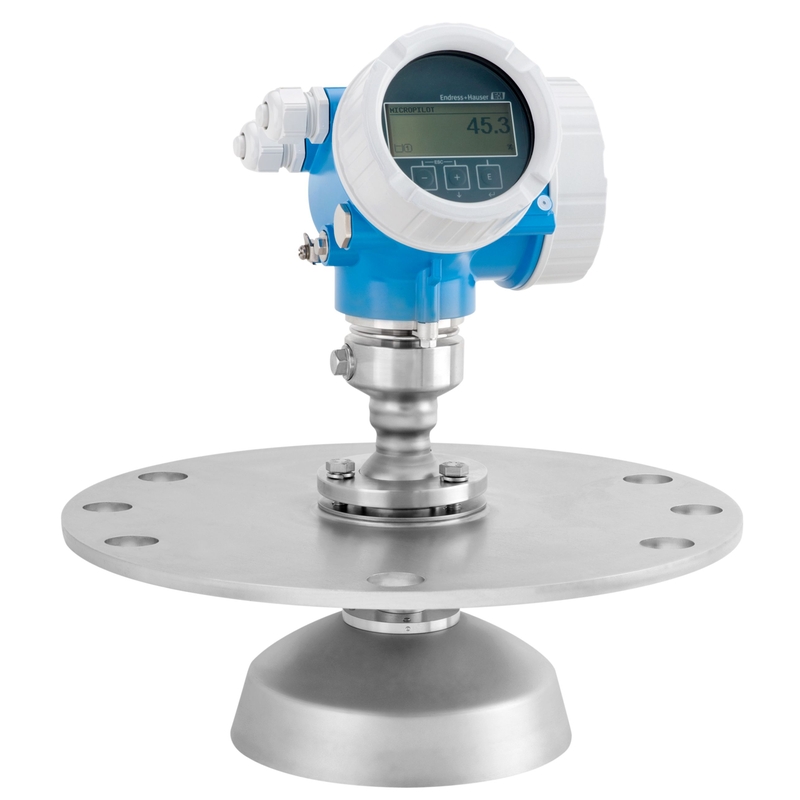

Радарные измеренияTime-of-FlightMicropilot FMR57
Micropilot FMR57 — это датчик, отвечающий самым высоким требованиям к сыпучим материалам и лучше всего подходящий для измерений в высоких силосах, бункерах или складах. Параболическая антенна обеспечивает очень малые углы излучения и, следовательно, измерение в тонких бункерах. Радар для открытого пространства Micropilot используется для непрерывного бесконтактного измерения уровня порошкообразных и сыпучих сыпучих материалов. Пыль, шумы заполнения, температурные слои и слои газа не влияют на измерение.
Рупорная или параболическая антенна. Благодаря дополнительному соединению для продувки воздухом даже сильно пылящие и отложенные формовочные среды не представляют собой проблемы.
- Присоединения к процессу: Резьба или фланец
- Температура: от -40 до +400°C (от -40 до 752°F)
- Давление: от -1 до +16 бар (от -14,5 до +232 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 70 м (230 футов)
- K-диапазон: 26 ГГц
- Международные сертификаты взрывозащиты, SIL, протокол линейности по 5 точкам
Преимущества
- Аппаратное и программное обеспечение разработано в соответствии со стандартом IEC 61508 до уровня SIL3 (при однородном резервировании).
- Концепция управления данными HistoROM для быстрого и простого ввода в эксплуатацию, обслуживания и диагностики
- Высочайшая надежность даже при наличии препятствий в судне благодаря новой оценке Multi-Echo Tracking
- Технология Heartbeat для экономичной и безопасной эксплуатации установки на протяжении всего жизненного цикла
- Полная интеграция в системы контроля или управления активами и интуитивно понятная концепция управления с помощью меню (на месте или через систему управления)
- Надежное измерение даже при изменении условий продукта и процесса.
- Самая простая в мире концепция контрольных испытаний на SIL и WHG экономит время и деньги.
Характеристики
