| Точность |
+/-1 mm (0.04 in) |
|---|---|
| Температура процесса |
-40 to +150 °C(-40 to +302 °F) |
| Технологическое давление/макс. предел избыточного давления |
-1 to +20 bar(-14.5 to +290 psi) |
| Макс. расстояние измерения |
15 m (49 ft) |
| Основные смачиваемые части |
PEEKPTFE316L (for threaded connections) |

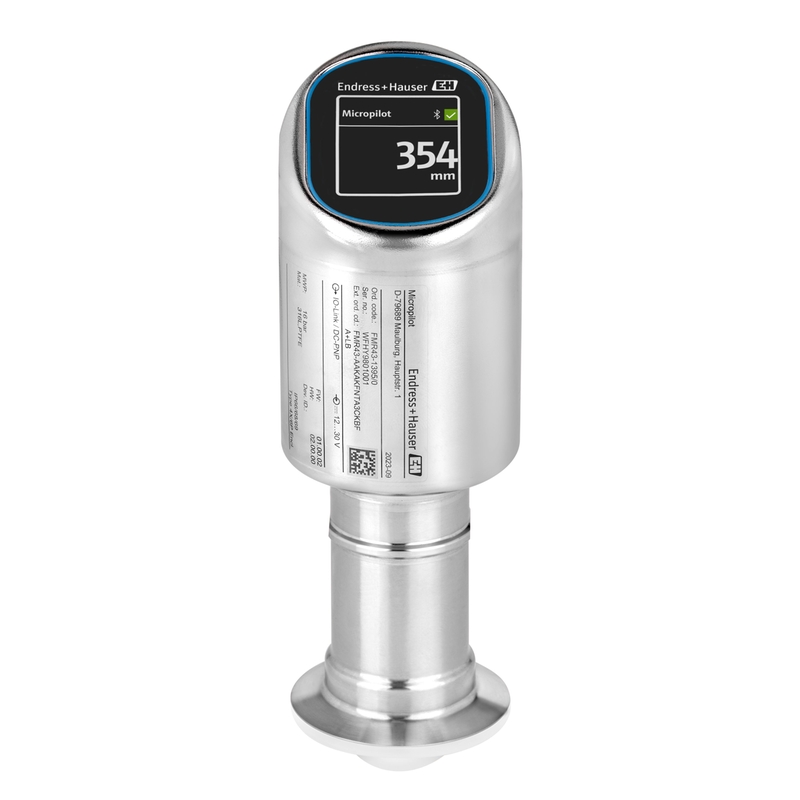

Micropilot FMR43 – радарный датчик для гигиенических процессов
Micropilot FMR43 — это радарный датчик для непрерывного бесконтактного измерения уровня в открытом пространстве, входящий в состав линейки Compact. Линия продуктов специально разработана для гигиенических применений и сочетает в себе компактный дизайн и полную производительность. Устройство обеспечивает надежные измерения даже в быстро меняющихся или турбулентных условиях процесса. В дополнение к проверенной технологии 80 ГГц, опция частоты 180 ГГц обеспечивает использование даже в особенно небольших технологических резервуарах.
Micropilot FMR43 предназначен для применения в открытом пространстве длиной до 15 м (49 футов) и предлагает дополнительный датчик 180 ГГц для небольших судов.
Micropilot FMR43 подходит для широкого спектра гигиенических применений:
- Смешивание вязких и слабопроводящих сред
- Заполнение приложений вязкими средами
- Хранение жидкостей с низкой проводимостью
- Измерение уровня в резервуарах с изменяющейся плотностью среды
Преимущества
- Исключительная простота использования благодаря простой настройке и эксплуатации с помощью управляемых мастеров.
- Повышение безопасности процесса и продукции за счет целостности конфигурации: алгоритм контрольной суммы (CRC) гарантирует, что параметры, важные для безопасности, остаются неизменными.
- Повышенная производительность благодаря отслеживаемой и документированной проверке по требованию, включая точность радара без прерывания процесса с помощью технологии Heartbeat.
- Документально подтвержденное соответствие благодаря сертифицированному гигиеническому дизайну, а также подтвержденному соответствии материалов и отслеживаемости.
- Гибкость в масштабе – установка в условиях ограниченного пространства благодаря компактной конструкции датчика и небольшим технологическим соединениям, а также использование в больших резервуарах и силосах.
Характеристики
Похожие товары
Micropilot FMR60B — радарный датчик 80 ГГц
Micropilot FMR60B относится к новому поколению радиолокационных датчиков 80 ГГц. Он используется для непрерывного бесконтактного измерения уровня в простых жидкостных средах с небольшими технологическими соединениями. Мастера помогают пользователям при вводе в эксплуатацию, контрольных испытаниях и проверке устройств и, таким образом, гарантируют простоту эксплуатации. Технология Heartbeat предлагает функции проверки и мониторинга для выявления аномалий для большей безопасности и повышения производительности.
Micropilot FMR60B подходит для применения в открытом пространстве длиной до 50 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.
- Присоединения к процессу: Резьба и фланцы
- Температура: от –40 до +200 °C (от –40 до 392 °F)
- Давление: от –1 до +20 бар (от –14,5 до +290 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 50 м (164 фута)
- Точность: ±1 мм (0,04 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, предотвращение перелива WHG, SIL, морской допуск, сертификат заводской калибровки по 5 или 10 точкам
Преимущества
- Простое управление благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и проверки.
- Упрощенное устранение неполадок благодаря рекомендуемым действиям, отображаемым на дисплее.
- Снижение систематических ошибок за счет управляемой блокировки SIL, проверки и контрольных испытаний.
- Безопасность задумана: разработка устройств в соответствии с IEC 61508.
- Повышенная производительность благодаря мониторингу, проверке и диагностике текущего процесса с помощью технологии Heartbeat.
Micropilot FMR62B – радарный датчик 80 ГГц
Micropilot FMR62B относится к новому поколению радиолокационных датчиков 80 ГГц. Он используется для непрерывного бесконтактного измерения уровня в сложных средах с жидкостями. Он справляется с технологическими требованиями, такими как высокие температуры, высокое технологическое давление, а также смена сред. Концепции тестирования для блокировки SIL и контрольных испытаний снижают риск систематических ошибок. Технология Heartbeat предлагает функции проверки и мониторинга для выявления аномалий для повышения безопасности и производительности.
Micropilot FMR62B подходит для применения в открытом пространстве длиной до 80 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.
- Присоединения к процессу: Фланцы
- Температура: от –196 до +450 °C (от –320 до +842 °F)
- Давление: от –1 до +160 бар (от –14,5 до 2320,6 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 80 м (262,5 фута)
- Точность: ±1 мм (0,04 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, предотвращение перелива WHG, SIL, морской допуск, сертификат заводской калибровки по 5 или 10 точкам
Преимущества
- Повышенная производительность благодаря мониторингу, проверке и диагностике текущего процесса с помощью технологии Heartbeat.
- Безопасность за счет конструкции: разработка устройств в соответствии с IEC 61508 для приложений SIL 2 и SIL 3 (например, при однородном резервировании)
- Снижение систематических ошибок за счет управляемой блокировки SIL, проверки и контрольных испытаний.
- Простое управление благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и проверок.
- Упрощенное устранение неполадок благодаря рекомендуемым действиям, отображаемым на дисплее.
Micropilot FMR66B — радарный датчик 80 ГГц
Micropilot FMR66B принадлежит к новому поколению радиолокационных датчиков 80 ГГц. Он подходит для непрерывного бесконтактного измерения уровня в простых приложениях с твердыми веществами. Мастера помогают при вводе в эксплуатацию, повторном тестировании и проверке прибора и гарантируют простоту использования. Небольшой угол луча идеально подходит для измерений в узких бункерах. Технология Heartbeat обнаруживает нежелательные аномалии, такие как скопления, для повышения производительности.
Micropilot FMR66B предназначен для применения в свободном пространстве на расстоянии до 50 м и обеспечивает высокую фокусировку луча на судах со множеством внутренних устройств.
- Присоединения к процессу: Резьба или монтажный кронштейн
- Температура: от -40 до +200 °C (от -40 до 392 °F)
- Давление: от -1 до +16 бар (от -14,5 до +266 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 50 м (164 фута)
- Точность: ±3 мм (0,12 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, SIL, допуски для судов, сертификат заводской калибровки по 5 или 10 точкам.
Преимущества
- Простое управление благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и проверки.
- Упрощение поиска и устранения неисправностей благодаря рекомендуемым действиям на дисплее.
- Безопасность благодаря дизайну: разработка устройств в соответствии со стандартом IEC 61508.
- Повышенная производительность благодаря мониторингу процессов, проверке и диагностике во время работы с технологией Heartbeat.
- Простая интеграция устройств в системы управления активами посредством цифровой связи
Micropilot FWR30 — радарный датчик уровня с подключением к облаку
Micropilot FWR30 — это радарный датчик 80 ГГц с батарейным питанием для надежного бесконтактного измерения уровня в приложениях IIoT. В сочетании с облачными сервисами Netilion или SupplyCare Hosting Micropilot FWR30 обеспечивает цифровое управление запасами, логистические операции и мониторинг окружающей среды. Данные измерений надежно передаются в облако, где к ним можно получить доступ в любое время через мобильное устройство или настольный компьютер. Встроенная функция GPS поддерживает проверку местоположения точек измерения.
Micropilot FWR30 подходит для широкого спектра применений:
- Мониторинг уровня и управление запасами жидкостей и сыпучих материалов
- Отслеживание местоположения мобильных цистерн в рамках операций логистики и цепочки поставок
- Динамическое измерение уровня в открытых каналах и зонах удержания для мониторинга паводков и управления ливневыми водами.
Преимущества
- Полная прозрачность при хранении и транспортировке жидкостей и сыпучих материалов.
- Быстрая установка без использования кабелей и аккумулятор с длительным сроком службы.
- Удаленный мониторинг даже в труднодоступных точках измерения через надежное беспроводное соединение.
- Безопасная облачная передача данных через сертифицированную облачную платформу Netilion или SupplyCare.
- GPS-слежение для проверки местоположения мобильных резервуаров или наружных установок
Радарное измерениеMicropilot FMR540
Micropilot FMR540 используется для коммерческого учета и управления запасами, имеет одобрения NMi и PTB и соответствует требованиям OIML R85 и API 3.1B. FMR540 с параболической антенной особенно подходит для применения в открытом пространстве до 40 м, а с рупорной антенной — для применения в открытом пространстве, где использование параболической антенны запрещено из-за геометрии резервуара/патрубка. Экономичная и простая установка с помощью 4-жильного кабеля с HART и искробезопасным источником питания 24 В постоянного тока.
Параболическая антенна, подходящая для применения в открытом пространстве на расстоянии до 40 м, обеспечивает фокусировку дальнего света для применений с соплом, расположенным близко к стенке резервуара, рупорная антенна диаметром 4 дюйма/DN100 подходит для применения в свободном пространстве.
- Присоединение к процессу: Фланец
- Температура: от -40 до +200°C (от -40 до +392°F)
- Давление: от вакуума до +16 бар (от вакуума до +232 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 40 м (131 фут)
- Точность: лучше ± 1 мм.
- K-диапазон: 26 ГГц
- Международные сертификаты взрывозащиты и коммерческого учета, предотвращение перелива WHG, SIL
Преимущества
- Точность лучше 1 мм.
- Национальные разрешения (NMi, PTB) для коммерческого учета
- Применяется как автономная система или интегрируется в системы измерения уровня резервуара с помощью Tank Side Monitor NRF590.
- Экономичная и простая установка с помощью 4-жильного кабеля с HART и искробезопасным источником питания 24 В пост. тока.
- Устройство выравнивания для компенсации любого наклона фланца
- Простое управление на месте с помощью алфавитно-цифрового дисплея с меню.
- Простой ввод в эксплуатацию, документирование и диагностика с помощью программного обеспечения (FieldCare)
Радарное измерениеMicropilot NMR84
Micropilot NMR84 используется для коммерческого учета и управления запасами с одобрениями NMi и PTB. Он соответствует соответствующим требованиям OIML R85 и API 3.1B. Радар NMR84 для свободного пространства с планарной антенной с отводом капель специально подходит для применения в успокоительных колодцах. Превосходная конструкция капельной антенны с проверенной репутацией исключает проблемы, вызванные конденсацией.
С плоской антенной особенно подходит для успокоительных колодцев.
- Присоединения к процессу: Фланцы
- Температура: от -40 до +150°C (от -40 до +302°F)
- Давление: от вакуума до +25 бар (от вакуума до +362 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 40 м (131 фут)
- Точность: ±0,5 мм (±0,02 дюйма)
- Частота передачи: 6 ГГц
- Международные сертификаты взрывозащиты и коммерческого учета, предотвращение перелива WHG, SIL
Преимущества
- Аппаратное и программное обеспечение разработано в соответствии со стандартом IEC 61508 до уровня SIL3 (с однородным резервированием) для обеспечения высокого уровня безопасности.
- Максимальная надежность благодаря точности до ±0,5 мм (±0,02 дюйма).
- Разработано в соответствии с международными метрологическими рекомендациями, такими как OIML R85 и API MPMS.
- Местные и специфичные для страны сертификаты, такие как NMi или PTB для приложений коммерческого учета.
- Упрощенная установка и бесперебойная работа благодаря простому подключению к основным системам РСУ по открытым протоколам.
- Уникальная конструкция капельной антенны исключает ошибку измерения из-за накопления конденсата.
Радарные измерения Время полета Micropilot FMR10
Micropilot FMR10 обеспечивает непрерывное бесконтактное измерение уровня и идеально подходит для предприятий водоснабжения и водоотведения, а также коммунальных предприятий во всех отраслях. FMR10 принадлежит к первым радарам с приложением Bluetooth® для ввода в эксплуатацию, эксплуатации и обслуживания. Кривые сигнала можно отобразить через приложение на каждом смартфоне или планшете с поддержкой Bluetooth® (iOS, Android). Благодаря компактному дизайну и уникальному чипу устройство идеально подходит для применения в ограниченном пространстве.
Радар для непрерывного измерения уровня жидкостей. Для использования в резервуарах для хранения, открытых бассейнах, насосных/подъемных станциях или канализационных системах.
- Присоединения к процессу: Резьба
- Температура процесса: от -40 до +60°C (от -40 до +140°F)
- Технологическое давление: от -1 до +3 бар (от -14,5 до +43 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: до 12 м (39 футов) с установленной защитой от затопления
- Точность: ±5 мм (0,2 дюйма)
- Частота измерения: 26 ГГц
Преимущества
- Бесконтактный радар с приложением для ввода в эксплуатацию, эксплуатации и обслуживания Bluetooth®
- Самый компактный радар благодаря уникальной конструкции радиолокационного чипа, идеально подходящий для применения в ограниченном пространстве.
- Лучший радар по соотношению цена-качество
- Идеальное применение для водоснабжения, водоотведения и коммунального хозяйства во всех отраслях (IP66, IP68/NEMA4x/6P)
- Корпус из ПВДФ, устойчивый к внешним воздействиям, герметичная проводка и полностью герметизированная электроника исключают попадание воды и позволяют работать в суровых условиях окружающей среды.
- Простая настройка с тремя основными параметрами подходит для большинства применений.
- Простой, безопасный и надежный беспроводной удаленный доступ через Bluetooth®.
Радарные измеренияTime-of-FlightMicropilot FMR51
Micropilot FMR51 для измерения уровня даже в экстремальных технологических условиях, таких как высокая температура и высокое давление в нефтегазовой и химической промышленности. Радар открытого космоса FMR51 обеспечивает максимальную надежность благодаря инновационной и запатентованной конструкции датчика. Micropilot используется для непрерывного бесконтактного измерения уровня жидкостей, паст и суспензий. На измерение не влияют смена среды, изменения температуры, газовые подушки или пары. Доступен удаленный доступ через приложение SmartBlue.
Рупорная антенна для измерения уровня даже в экстремальных условиях.
- Присоединения к процессу: резьба, Tri-Clamp или фланец.
- Температура: от -196 до +450°C (от -321 до +842°F)
- Давление: от -1 до +160 бар (от -14,5 до +2320 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 40 м (131 фут), 70 м (230 фут) для улучшенной динамики
- Точность: ± 2 мм
- K-диапазон: 26 ГГц
- Международные сертификаты взрывозащиты, предотвращение переполнения WHG, SIL, морские сертификаты, протокол линейности по 5 точкам
- Доступен удаленный доступ с помощью приложения SmartBlue через Bluetooth®.
Преимущества
- Аппаратное и программное обеспечение разработано в соответствии со стандартом IEC 61508 до уровня SIL3 (при однородном резервировании).
- Концепция управления данными HistoROM для быстрого и простого ввода в эксплуатацию, обслуживания и диагностики
- Высочайшая надежность даже при наличии препятствий в судне благодаря новой оценке Multi-Echo Tracking
- Технология Heartbeat для экономичной и безопасной эксплуатации установки на протяжении всего жизненного цикла
- Полная интеграция в системы контроля или управления активами и интуитивно понятная концепция управления с помощью меню (на месте или через систему управления)
- Самая простая в мире концепция контрольных испытаний на SIL и WHG экономит время и деньги.
- Высочайшая безопасность благодаря двойной керамической муфте и газонепроницаемому вводу.
