| Точность |
up to 0.5 mm |
|---|---|
| Температура процесса |
-40°C…150°C(-40°F…302°F) |
| Технологическое давление/макс. предел избыточного давления |
Vacuum … 25 bar abs |
| Макс. расстояние измерения |
50 m (164 ft)For calibration to regulatory standards:50 m (164 ft) |
| Основные смачиваемые части |
316L , PTFE |

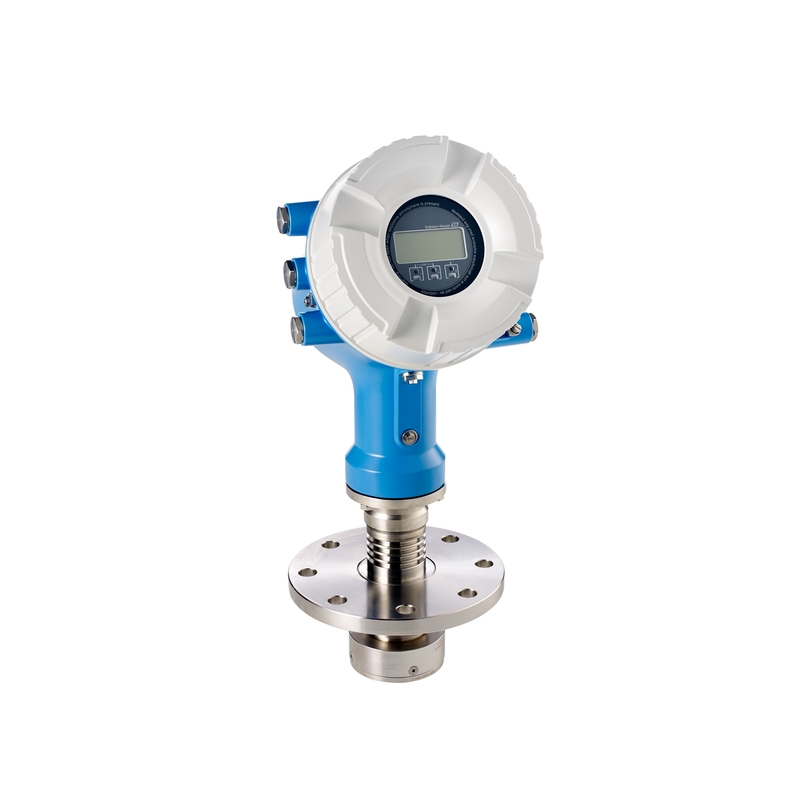

Радарное измерениеMicropilot NMR84
Micropilot NMR84 используется для коммерческого учета и управления запасами с одобрениями NMi и PTB. Он соответствует соответствующим требованиям OIML R85 и API 3.1B. Радар NMR84 для свободного пространства с планарной антенной с отводом капель специально подходит для применения в успокоительных колодцах. Превосходная конструкция капельной антенны с проверенной репутацией исключает проблемы, вызванные конденсацией.
С плоской антенной особенно подходит для успокоительных колодцев.
- Присоединения к процессу: Фланцы
- Температура: от -40 до +150°C (от -40 до +302°F)
- Давление: от вакуума до +25 бар (от вакуума до +362 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 40 м (131 фут)
- Точность: ±0,5 мм (±0,02 дюйма)
- Частота передачи: 6 ГГц
- Международные сертификаты взрывозащиты и коммерческого учета, предотвращение перелива WHG, SIL
Преимущества
- Аппаратное и программное обеспечение разработано в соответствии со стандартом IEC 61508 до уровня SIL3 (с однородным резервированием) для обеспечения высокого уровня безопасности.
- Максимальная надежность благодаря точности до ±0,5 мм (±0,02 дюйма).
- Разработано в соответствии с международными метрологическими рекомендациями, такими как OIML R85 и API MPMS.
- Местные и специфичные для страны сертификаты, такие как NMi или PTB для приложений коммерческого учета.
- Упрощенная установка и бесперебойная работа благодаря простому подключению к основным системам РСУ по открытым протоколам.
- Уникальная конструкция капельной антенны исключает ошибку измерения из-за накопления конденсата.
Характеристики
Похожие товары
Micropilot FMR10B – радарный датчик для базового применения
Micropilot FMR10B обеспечивает непрерывное бесконтактное измерение уровня с использованием технологии 80 ГГц. Он идеально подходит для основных применений в сфере водоснабжения, водоотведения и переработки отходов, а также в горнодобывающей, горнодобывающей, металлургической и коммунальной отраслях во всех отраслях. Мастера управления гарантируют простоту установки и ввода в эксплуатацию. Он также идеально подходит для применения в ограниченном пространстве благодаря своей компактной конструкции.
Micropilot FMR10B — это радар для открытого пространства с дальностью измерения до 10 м (33 фута) для основных задач измерения жидкостей и твердых тел. Он подходит для измерения уровня в широком диапазоне применений:
- Открытые бассейны
- Мониторинг рек
- Резервуары для хранения
- Силосы
- Запасы
Преимущества
- Быстрый и простой ввод в эксплуатацию благодаря пошаговым инструкциям по настройке (мастерам)
- Соединение Bluetooth обеспечивает простой, надежный и зашифрованный беспроводной удаленный доступ.
- Идентификация устройства во время соединения Bluetooth благодаря функции «Это я» (мигание светодиода) и индикации состояния с помощью светодиода
- Простой выбор устройства благодаря четкой сегментации и простой настройке
Micropilot FMR30B — радарный датчик базового применения
Micropilot FMR30B предназначен для непрерывного бесконтактного измерения уровня и оснащен технологией 80 ГГц. Установка и ввод в эксплуатацию устройства выполняются быстро и легко благодаря простой конструкции и мастеру управления. Удаленный доступ через Bluetooth или доступ на месте через цветной сенсорный дисплей обеспечивают простоту эксплуатации. Благодаря проверке процессов и диагностике устройств по требованию благодаря технологии Heartbeat время простоев может быть сокращено. Компактное устройство идеально подходит для узких условий установки.
Micropilot FMR30B — это радар для открытого пространства с диапазоном измерения до 30 м (98 футов) для измерения уровня жидкостей и твердых веществ. Он подходит для коммунальных предприятий во всех отраслях промышленности и идеально подходит для применения в сфере водоснабжения, очистки сточных вод и отходов, а также для основных применений в горнодобывающей, горнодобывающей, металлургической и пищевой промышленности:
- Открытые бассейны
- Мониторинг рек
- Управление канализацией
- Насосная станция/подъемная станция
- Поток в открытом канале
- IBC и резервуары для хранения
- Силосы
- Запасы
- Пневматическая транспортировка
Преимущества
- Быстрый ввод в эксплуатацию и эксплуатация благодаря пошаговым инструкциям по настройке (мастерам)
- Соединение Bluetooth обеспечивает простой, надежный и зашифрованный беспроводной удаленный доступ.
- Удобный доступ к месту с помощью цветного сенсорного дисплея.
- Идентификация устройства во время соединения Bluetooth благодаря функции «Это я» (мигающий дисплей)
- Простой выбор устройства благодаря четкой сегментации и простой настройке
- Технология Heartbeat позволяет проводить проверку и диагностику по требованию с помощью мастера без прерывания процесса.
Micropilot FMR43 – радарный датчик для гигиенических процессов
Micropilot FMR43 — это радарный датчик для непрерывного бесконтактного измерения уровня в открытом пространстве, входящий в состав линейки Compact. Линия продуктов специально разработана для гигиенических применений и сочетает в себе компактный дизайн и полную производительность. Устройство обеспечивает надежные измерения даже в быстро меняющихся или турбулентных условиях процесса. В дополнение к проверенной технологии 80 ГГц, опция частоты 180 ГГц обеспечивает использование даже в особенно небольших технологических резервуарах.
Micropilot FMR43 предназначен для применения в открытом пространстве длиной до 15 м (49 футов) и предлагает дополнительный датчик 180 ГГц для небольших судов.
Micropilot FMR43 подходит для широкого спектра гигиенических применений:
- Смешивание вязких и слабопроводящих сред
- Заполнение приложений вязкими средами
- Хранение жидкостей с низкой проводимостью
- Измерение уровня в резервуарах с изменяющейся плотностью среды
Преимущества
- Исключительная простота использования благодаря простой настройке и эксплуатации с помощью управляемых мастеров.
- Повышение безопасности процесса и продукции за счет целостности конфигурации: алгоритм контрольной суммы (CRC) гарантирует, что параметры, важные для безопасности, остаются неизменными.
- Повышенная производительность благодаря отслеживаемой и документированной проверке по требованию, включая точность радара без прерывания процесса с помощью технологии Heartbeat.
- Документально подтвержденное соответствие благодаря сертифицированному гигиеническому дизайну, а также подтвержденному соответствии материалов и отслеживаемости.
- Гибкость в масштабе – установка в условиях ограниченного пространства благодаря компактной конструкции датчика и небольшим технологическим соединениям, а также использование в больших резервуарах и силосах.
Micropilot FMR60B — радарный датчик 80 ГГц
Micropilot FMR60B относится к новому поколению радиолокационных датчиков 80 ГГц. Он используется для непрерывного бесконтактного измерения уровня в простых жидкостных средах с небольшими технологическими соединениями. Мастера помогают пользователям при вводе в эксплуатацию, контрольных испытаниях и проверке устройств и, таким образом, гарантируют простоту эксплуатации. Технология Heartbeat предлагает функции проверки и мониторинга для выявления аномалий для большей безопасности и повышения производительности.
Micropilot FMR60B подходит для применения в открытом пространстве длиной до 50 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.
- Присоединения к процессу: Резьба и фланцы
- Температура: от –40 до +200 °C (от –40 до 392 °F)
- Давление: от –1 до +20 бар (от –14,5 до +290 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 50 м (164 фута)
- Точность: ±1 мм (0,04 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, предотвращение перелива WHG, SIL, морской допуск, сертификат заводской калибровки по 5 или 10 точкам
Преимущества
- Простое управление благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и проверки.
- Упрощенное устранение неполадок благодаря рекомендуемым действиям, отображаемым на дисплее.
- Снижение систематических ошибок за счет управляемой блокировки SIL, проверки и контрольных испытаний.
- Безопасность задумана: разработка устройств в соответствии с IEC 61508.
- Повышенная производительность благодаря мониторингу, проверке и диагностике текущего процесса с помощью технологии Heartbeat.
Радарное измерениеMicropilot FMR540
Micropilot FMR540 используется для коммерческого учета и управления запасами, имеет одобрения NMi и PTB и соответствует требованиям OIML R85 и API 3.1B. FMR540 с параболической антенной особенно подходит для применения в открытом пространстве до 40 м, а с рупорной антенной — для применения в открытом пространстве, где использование параболической антенны запрещено из-за геометрии резервуара/патрубка. Экономичная и простая установка с помощью 4-жильного кабеля с HART и искробезопасным источником питания 24 В постоянного тока.
Параболическая антенна, подходящая для применения в открытом пространстве на расстоянии до 40 м, обеспечивает фокусировку дальнего света для применений с соплом, расположенным близко к стенке резервуара, рупорная антенна диаметром 4 дюйма/DN100 подходит для применения в свободном пространстве.
- Присоединение к процессу: Фланец
- Температура: от -40 до +200°C (от -40 до +392°F)
- Давление: от вакуума до +16 бар (от вакуума до +232 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 40 м (131 фут)
- Точность: лучше ± 1 мм.
- K-диапазон: 26 ГГц
- Международные сертификаты взрывозащиты и коммерческого учета, предотвращение перелива WHG, SIL
Преимущества
- Точность лучше 1 мм.
- Национальные разрешения (NMi, PTB) для коммерческого учета
- Применяется как автономная система или интегрируется в системы измерения уровня резервуара с помощью Tank Side Monitor NRF590.
- Экономичная и простая установка с помощью 4-жильного кабеля с HART и искробезопасным источником питания 24 В пост. тока.
- Устройство выравнивания для компенсации любого наклона фланца
- Простое управление на месте с помощью алфавитно-цифрового дисплея с меню.
- Простой ввод в эксплуатацию, документирование и диагностика с помощью программного обеспечения (FieldCare)

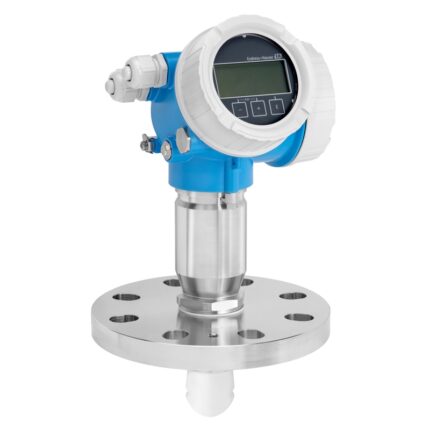

Радарное измерениеMicropilot FMR60
Micropilot FMR60 — первый радар 80 ГГц, разработанный в соответствии с международной директивой по функциональной безопасности IEC 61508. Радар для свободного пространства обеспечивает максимальную надежность благодаря капельной антенне, улучшенным алгоритмам и малому углу луча. Он используется для непрерывного бесконтактного измерения уровня жидкостей, паст и суспензий. На измерение не влияют смена среды, изменения температуры, газовые подушки или пары. Он также обладает функцией интеллектуального датчика Heartbeat Technology.
Отводная антенна 80 ГГц подходит для применения в открытом пространстве на расстоянии до 50 м и обеспечивает фокусировку дальнего света для судов с множеством внутренних фитингов.
- Присоединения к процессу: Резьба или фланцы
- Температура: от –40 до +130°C (от –40 до +266°F)
- Давление: от –1 до +16 бар (от –14,5 до +232 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 50 м (164 фута)
- Точность: ± 1 мм (0,04 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, предотвращение переполнения WHG, SIL, морские сертификаты, протокол линейности по 5 точкам
Преимущества
- Аппаратное и программное обеспечение, разработанное в соответствии со стандартом IEC 61508, до уровня SIL3 с гомогенным резервированием.
- Технология Heartbeat для экономичной и безопасной эксплуатации установки на протяжении всего жизненного цикла
- Концепция управления данными HistoROM для быстрого и простого ввода в эксплуатацию, обслуживания и диагностики
- Высочайшая надежность даже при наличии препятствий в сосудах благодаря небольшому углу луча и оценке Multi-Echo Tracking
- Сокращение инженерных усилий за счет более простой интеграции радара 80 ГГц в технологический процесс.
- Инновационная капельная антенна из ПТФЭ для максимальной доступности системы.
- Самая простая в мире концепция контрольных испытаний на SIL и WHG экономит время и затраты.
Радарное измерениеMicropilot FMR62
Micropilot FMR62 — первый радар с частотой 80 ГГц, разработанный в соответствии с международной директивой по функциональной безопасности IEC 61508. Для применения в агрессивных жидкостях FMR62 предлагает исключительные преимущества благодаря своей полностью заполненной ПТФЭ антенне, устанавливаемой заподлицо. Встроенная антенна из PEEK позволяет использовать очень маленькие технологические соединения. Радар открытого космоса FMR62 обеспечивает максимальную надежность благодаря улучшенным алгоритмам и малому углу луча. Он также обладает функцией интеллектуального датчика Heartbeat Technology.
Micropilot FMR62 подходит для применения в открытом пространстве длиной до 80 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.
- Присоединения к процессу: Резьба или фланцы
- Температура: от -40 до +200°C (от -40 до +392°F)
- Давление: от -1 до +25 бар (от -14,5 до +362,6 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 80 м (262 фута)
- Точность: ± 1 мм (0,04 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, предотвращение переполнения WHG, SIL, морские сертификаты, протокол линейности по 5 точкам
Преимущества
- Аппаратное и программное обеспечение, разработанное в соответствии со стандартом IEC 61508, до уровня SIL3 с гомогенным резервированием.
- Технология Heartbeat для экономичной и безопасной эксплуатации установки на протяжении всего жизненного цикла
- Концепция управления данными HistoROM для быстрого и простого ввода в эксплуатацию, обслуживания и диагностики
- Высочайшая надежность даже при наличии препятствий в сосудах благодаря небольшому углу луча и оценке Multi-Echo Tracking
- Рупорная антенна скрытого монтажа с заполнением из ПТФЭ для максимальной доступности системы
- Сокращение инженерных усилий за счет более простой интеграции радара 80 ГГц в технологический процесс.
- Самая простая в мире концепция контрольных испытаний на SIL и WHG экономит время и затраты.
Радарные измерения Время полета Micropilot FMR10
Micropilot FMR10 обеспечивает непрерывное бесконтактное измерение уровня и идеально подходит для предприятий водоснабжения и водоотведения, а также коммунальных предприятий во всех отраслях. FMR10 принадлежит к первым радарам с приложением Bluetooth® для ввода в эксплуатацию, эксплуатации и обслуживания. Кривые сигнала можно отобразить через приложение на каждом смартфоне или планшете с поддержкой Bluetooth® (iOS, Android). Благодаря компактному дизайну и уникальному чипу устройство идеально подходит для применения в ограниченном пространстве.
Радар для непрерывного измерения уровня жидкостей. Для использования в резервуарах для хранения, открытых бассейнах, насосных/подъемных станциях или канализационных системах.
- Присоединения к процессу: Резьба
- Температура процесса: от -40 до +60°C (от -40 до +140°F)
- Технологическое давление: от -1 до +3 бар (от -14,5 до +43 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: до 12 м (39 футов) с установленной защитой от затопления
- Точность: ±5 мм (0,2 дюйма)
- Частота измерения: 26 ГГц
Преимущества
- Бесконтактный радар с приложением для ввода в эксплуатацию, эксплуатации и обслуживания Bluetooth®
- Самый компактный радар благодаря уникальной конструкции радиолокационного чипа, идеально подходящий для применения в ограниченном пространстве.
- Лучший радар по соотношению цена-качество
- Идеальное применение для водоснабжения, водоотведения и коммунального хозяйства во всех отраслях (IP66, IP68/NEMA4x/6P)
- Корпус из ПВДФ, устойчивый к внешним воздействиям, герметичная проводка и полностью герметизированная электроника исключают попадание воды и позволяют работать в суровых условиях окружающей среды.
- Простая настройка с тремя основными параметрами подходит для большинства применений.
- Простой, безопасный и надежный беспроводной удаленный доступ через Bluetooth®.
