| Точность |
up to 0.5 mm |
|---|---|
| Температура процесса |
-40°C…200°C(-40°F…392°F) |
| Технологическое давление/макс. предел избыточного давления |
Vacuum…..16 bar abs |
| Макс. расстояние измерения |
70 m (230 ft)For calibration to regulatory standards:50 m (164 ft) |
| Основные смачиваемые части |
316L , PTFE |

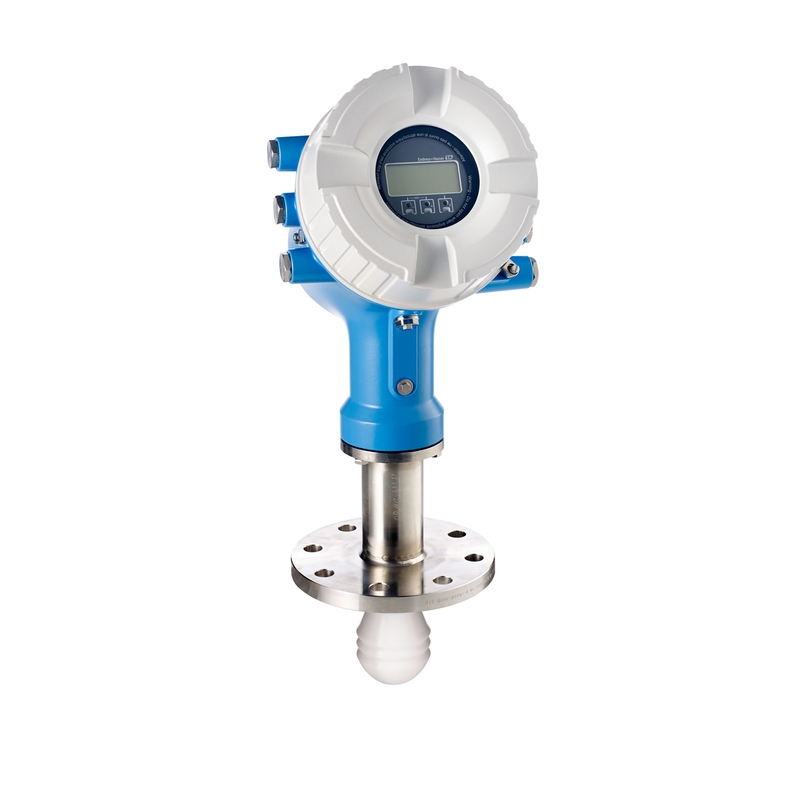

Радарное измерениеMicropilot NMR81
Micropilot NMR81 используется для коммерческого учета и управления запасами, имеет одобрения NMi и PTB и соответствует требованиям OIML R85 и API 3.1B. NMR81 особенно подходит для применения в свободном пространстве до 70 м. Антенна с капельной линзой и частотой передачи 80 ГГц обеспечивает четко сфокусированный луч под углом 3° и позволяет избежать препятствий даже вблизи стенок резервуара.
Антенна с капельной линзой 80 ГГц, подходящая для применения в открытом пространстве на расстоянии до 70 м, обеспечивает фокусировку дальнего света для применений с соплом, расположенным близко к стенке резервуара.
- Присоединения к процессу: Фланцы
- Температура: от -40 до +170°C (от -40 до +338°F)
- Давление: от вакуума до +16 бар (от вакуума до +232 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 70 м (230 футов)
- Точность: ±0,5 мм (±0,02 дюйма)
- Частота передачи: 80 ГГц
- Международные сертификаты взрывозащиты и коммерческого учета, предотвращение перелива WHG, SIL
Преимущества
- Аппаратное и программное обеспечение разработано в соответствии со стандартом IEC 61508 до уровня SIL3 (с однородным резервированием) для обеспечения высокого уровня безопасности.
- Максимальная надежность благодаря точности до ±0,5 мм (±0,02 дюйма).
- Разработано в соответствии с международными метрологическими рекомендациями, такими как OIML R85 и API MPMS.
- Местные и специфичные для страны сертификаты, такие как NMi или PTB для приложений коммерческого учета.
- Упрощенная установка и бесперебойная работа благодаря простому подключению к основным системам РСУ по открытым протоколам.
- Технология 80 ГГц для узкого угла луча для более четкой фокусировки без помех от стенок резервуара и препятствий
Характеристики
Похожие товары
Micropilot FMR20B — радарный датчик базового применения
Micropilot FMR20B обеспечивает непрерывное бесконтактное измерение уровня с использованием технологии 80 ГГц. Мастера управления облегчают установку, ввод в эксплуатацию и эксплуатацию. Эффективность за счет сокращения времени простоя может быть достигнута за счет проверки процесса и диагностики устройства по требованию благодаря технологии Heartbeat. Компактный дизайн устройства также позволяет использовать его в узких условиях установки.
Micropilot FMR20B — это радиолокационный прибор для открытого пространства с дальностью измерения до 30 м (98 футов) для измерения жидких и твердых веществ в системах водоснабжения, очистки сточных вод и отходов, горнодобывающей, горнодобывающей, металлургической и пищевой промышленности, а также для коммунальных предприятий во всех отраслях:
- Открытые тазики
- Мониторинг рек
- Управление канализацией
- Насосная станция/подъемная станция
- Поток в открытом канале
- IBC и резервуары для хранения
- Силосы
- Запасы
- Пневматическая транспортировка
Преимущества
- Быстрый ввод в эксплуатацию и эксплуатация благодаря пошаговым инструкциям по настройке (мастерам)
- Соединение Bluetooth обеспечивает простой, надежный и зашифрованный беспроводной удаленный доступ.
- Идентификация устройства во время соединения Bluetooth благодаря функции «Это я» (мигание светодиода) и индикации состояния с помощью светодиода
- Простой выбор устройства благодаря четкой сегментации и простой настройке
- Технология Heartbeat позволяет проводить проверку и диагностику по требованию с помощью мастера без прерывания процесса.
Micropilot FMR43 – радарный датчик для гигиенических процессов
Micropilot FMR43 — это радарный датчик для непрерывного бесконтактного измерения уровня в открытом пространстве, входящий в состав линейки Compact. Линия продуктов специально разработана для гигиенических применений и сочетает в себе компактный дизайн и полную производительность. Устройство обеспечивает надежные измерения даже в быстро меняющихся или турбулентных условиях процесса. В дополнение к проверенной технологии 80 ГГц, опция частоты 180 ГГц обеспечивает использование даже в особенно небольших технологических резервуарах.
Micropilot FMR43 предназначен для применения в открытом пространстве длиной до 15 м (49 футов) и предлагает дополнительный датчик 180 ГГц для небольших судов.
Micropilot FMR43 подходит для широкого спектра гигиенических применений:
- Смешивание вязких и слабопроводящих сред
- Заполнение приложений вязкими средами
- Хранение жидкостей с низкой проводимостью
- Измерение уровня в резервуарах с изменяющейся плотностью среды
Преимущества
- Исключительная простота использования благодаря простой настройке и эксплуатации с помощью управляемых мастеров.
- Повышение безопасности процесса и продукции за счет целостности конфигурации: алгоритм контрольной суммы (CRC) гарантирует, что параметры, важные для безопасности, остаются неизменными.
- Повышенная производительность благодаря отслеживаемой и документированной проверке по требованию, включая точность радара без прерывания процесса с помощью технологии Heartbeat.
- Документально подтвержденное соответствие благодаря сертифицированному гигиеническому дизайну, а также подтвержденному соответствии материалов и отслеживаемости.
- Гибкость в масштабе – установка в условиях ограниченного пространства благодаря компактной конструкции датчика и небольшим технологическим соединениям, а также использование в больших резервуарах и силосах.
Micropilot FMR66B — радарный датчик 80 ГГц
Micropilot FMR66B принадлежит к новому поколению радиолокационных датчиков 80 ГГц. Он подходит для непрерывного бесконтактного измерения уровня в простых приложениях с твердыми веществами. Мастера помогают при вводе в эксплуатацию, повторном тестировании и проверке прибора и гарантируют простоту использования. Небольшой угол луча идеально подходит для измерений в узких бункерах. Технология Heartbeat обнаруживает нежелательные аномалии, такие как скопления, для повышения производительности.
Micropilot FMR66B предназначен для применения в свободном пространстве на расстоянии до 50 м и обеспечивает высокую фокусировку луча на судах со множеством внутренних устройств.
- Присоединения к процессу: Резьба или монтажный кронштейн
- Температура: от -40 до +200 °C (от -40 до 392 °F)
- Давление: от -1 до +16 бар (от -14,5 до +266 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 50 м (164 фута)
- Точность: ±3 мм (0,12 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, SIL, допуски для судов, сертификат заводской калибровки по 5 или 10 точкам.
Преимущества
- Простое управление благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и проверки.
- Упрощение поиска и устранения неисправностей благодаря рекомендуемым действиям на дисплее.
- Безопасность благодаря дизайну: разработка устройств в соответствии со стандартом IEC 61508.
- Повышенная производительность благодаря мониторингу процессов, проверке и диагностике во время работы с технологией Heartbeat.
- Простая интеграция устройств в системы управления активами посредством цифровой связи
Micropilot FMR67B – радарный датчик 80 ГГц
Micropilot FMR67B относится к новому поколению радиолокационных датчиков 80 ГГц. Он подходит для непрерывного бесконтактного измерения уровня в сложных условиях эксплуатации, даже при экстремальных температурах процесса. Мастера помогают пользователям при вводе в эксплуатацию, контрольных испытаниях и проверке устройств и, таким образом, гарантируют простоту эксплуатации. Узкий угол луча подходит для измерений в узких бункерах. Технология Heartbeat выявляет аномалии для повышения безопасности и производительности.
Micropilot FMR67B подходит для применения в открытом пространстве длиной до 125 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.
- Присоединения к процессу: Фланцы
- Температура: от –40 до +450 °C (от –40 до +842 °F)
- Давление: от –1 до +160 бар (от –14,5 до +2320,6 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 125 м (1410 футов)
- Точность: ±3 мм (0,12 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, SIL, сертификат заводской калибровки по 5 или 10 точкам.
Преимущества
- Простое управление благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и проверки.
- Повышенная производительность благодаря мониторингу, проверке и диагностике текущего процесса с помощью технологии Heartbeat.
- Безопасность благодаря дизайну: разработка устройств в соответствии со стандартом IEC 61508.
- Простая интеграция устройств в системы управления активами посредством цифровой связи
- Высоконадежные измерения благодаря узкому углу луча и интеллектуальной оценке даже на судах с мешающими установками
Micropilot FWR30 — радарный датчик уровня с подключением к облаку
Micropilot FWR30 — это радарный датчик 80 ГГц с батарейным питанием для надежного бесконтактного измерения уровня в приложениях IIoT. В сочетании с облачными сервисами Netilion или SupplyCare Hosting Micropilot FWR30 обеспечивает цифровое управление запасами, логистические операции и мониторинг окружающей среды. Данные измерений надежно передаются в облако, где к ним можно получить доступ в любое время через мобильное устройство или настольный компьютер. Встроенная функция GPS поддерживает проверку местоположения точек измерения.
Micropilot FWR30 подходит для широкого спектра применений:
- Мониторинг уровня и управление запасами жидкостей и сыпучих материалов
- Отслеживание местоположения мобильных цистерн в рамках операций логистики и цепочки поставок
- Динамическое измерение уровня в открытых каналах и зонах удержания для мониторинга паводков и управления ливневыми водами.
Преимущества
- Полная прозрачность при хранении и транспортировке жидкостей и сыпучих материалов.
- Быстрая установка без использования кабелей и аккумулятор с длительным сроком службы.
- Удаленный мониторинг даже в труднодоступных точках измерения через надежное беспроводное соединение.
- Безопасная облачная передача данных через сертифицированную облачную платформу Netilion или SupplyCare.
- GPS-слежение для проверки местоположения мобильных резервуаров или наружных установок
Радарное измерениеMicropilot FMR60
Micropilot FMR60 — первый радар 80 ГГц, разработанный в соответствии с международной директивой по функциональной безопасности IEC 61508. Радар для свободного пространства обеспечивает максимальную надежность благодаря капельной антенне, улучшенным алгоритмам и малому углу луча. Он используется для непрерывного бесконтактного измерения уровня жидкостей, паст и суспензий. На измерение не влияют смена среды, изменения температуры, газовые подушки или пары. Он также обладает функцией интеллектуального датчика Heartbeat Technology.
Отводная антенна 80 ГГц подходит для применения в открытом пространстве на расстоянии до 50 м и обеспечивает фокусировку дальнего света для судов с множеством внутренних фитингов.
- Присоединения к процессу: Резьба или фланцы
- Температура: от –40 до +130°C (от –40 до +266°F)
- Давление: от –1 до +16 бар (от –14,5 до +232 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 50 м (164 фута)
- Точность: ± 1 мм (0,04 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, предотвращение переполнения WHG, SIL, морские сертификаты, протокол линейности по 5 точкам
Преимущества
- Аппаратное и программное обеспечение, разработанное в соответствии со стандартом IEC 61508, до уровня SIL3 с гомогенным резервированием.
- Технология Heartbeat для экономичной и безопасной эксплуатации установки на протяжении всего жизненного цикла
- Концепция управления данными HistoROM для быстрого и простого ввода в эксплуатацию, обслуживания и диагностики
- Высочайшая надежность даже при наличии препятствий в сосудах благодаря небольшому углу луча и оценке Multi-Echo Tracking
- Сокращение инженерных усилий за счет более простой интеграции радара 80 ГГц в технологический процесс.
- Инновационная капельная антенна из ПТФЭ для максимальной доступности системы.
- Самая простая в мире концепция контрольных испытаний на SIL и WHG экономит время и затраты.
Радарное измерениеMicropilot FMR62
Micropilot FMR62 — первый радар с частотой 80 ГГц, разработанный в соответствии с международной директивой по функциональной безопасности IEC 61508. Для применения в агрессивных жидкостях FMR62 предлагает исключительные преимущества благодаря своей полностью заполненной ПТФЭ антенне, устанавливаемой заподлицо. Встроенная антенна из PEEK позволяет использовать очень маленькие технологические соединения. Радар открытого космоса FMR62 обеспечивает максимальную надежность благодаря улучшенным алгоритмам и малому углу луча. Он также обладает функцией интеллектуального датчика Heartbeat Technology.
Micropilot FMR62 подходит для применения в открытом пространстве длиной до 80 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.
- Присоединения к процессу: Резьба или фланцы
- Температура: от -40 до +200°C (от -40 до +392°F)
- Давление: от -1 до +25 бар (от -14,5 до +362,6 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 80 м (262 фута)
- Точность: ± 1 мм (0,04 дюйма)
- W-диапазон: 80 ГГц
- Международные сертификаты взрывозащиты, предотвращение переполнения WHG, SIL, морские сертификаты, протокол линейности по 5 точкам
Преимущества
- Аппаратное и программное обеспечение, разработанное в соответствии со стандартом IEC 61508, до уровня SIL3 с гомогенным резервированием.
- Технология Heartbeat для экономичной и безопасной эксплуатации установки на протяжении всего жизненного цикла
- Концепция управления данными HistoROM для быстрого и простого ввода в эксплуатацию, обслуживания и диагностики
- Высочайшая надежность даже при наличии препятствий в сосудах благодаря небольшому углу луча и оценке Multi-Echo Tracking
- Рупорная антенна скрытого монтажа с заполнением из ПТФЭ для максимальной доступности системы
- Сокращение инженерных усилий за счет более простой интеграции радара 80 ГГц в технологический процесс.
- Самая простая в мире концепция контрольных испытаний на SIL и WHG экономит время и затраты.
Радарные измерения Time-of-FlightMicropilot FMR52
Для применений в агрессивных жидкостях Micropilot FMR52 предлагает исключительные преимущества благодаря своей рупорной антенне, полностью заполненной ПТФЭ и устанавливаемой заподлицо. FMR52 также является датчиком для применений, чувствительных к гигиене, в пищевой и медико-биологической промышленности — сертификаты ASME BPE, USP Class VI, 3-A и EHEDG. Micropilot используется для непрерывного бесконтактного измерения уровня жидкостей, паст и суспензий. На измерение не влияют смена среды, изменения температуры, газовые подушки или пары.
Рупорная антенна скрытого монтажа, полностью герметизированная ПТФЭ.
- Присоединения к процессу: Монтаж заподлицо с плакированным фланцем, присоединения к процессу, отвечающие гигиеническим требованиям (Tri-Clamp, 11851)
- Температура: от -196 до +200°C (от -320,8 до +392°F)
- Давление: от -1 до +25 бар (от -14,5 до +362 фунтов на квадратный дюйм)
- Максимальный диапазон измерения: 40 м (131 фут), 60 м (197 фут) для улучшенной динамики
- Точность: ± 2 мм
- K-диапазон: 26 ГГц
- Международные сертификаты взрывозащиты, предотвращение перелива WHG, SIL, гигиенические сертификаты, морской допуск
Преимущества
- Аппаратное и программное обеспечение разработано в соответствии со стандартом IEC 61508 до уровня SIL3 (при однородном резервировании).
- Надежное бесконтактное измерение даже при изменении условий продукта и процесса.
- Концепция управления данными HistoROM для быстрого и простого ввода в эксплуатацию, обслуживания и диагностики
- Высочайшая надежность даже при наличии препятствий в судне благодаря новой оценке Multi-Echo Tracking
- Технология Heartbeat для экономичной и безопасной эксплуатации установки на протяжении всего жизненного цикла
- Полная интеграция в системы контроля или управления активами и интуитивно понятная концепция управления с помощью меню (на месте или через систему управления)
- Самая простая в мире концепция контрольных испытаний на SIL и WHG экономит время и деньги.
