| Точность |
Liquids: +/- 2 mm (0.08")Solids: +/- 4 mm (0.16") |
|---|---|
| Температура процесса |
-40…+80°C(-40…+176°F) |
| Технологическое давление/макс. предел избыточного давления |
-1…3 bar(-14 , 5…43 psi) |
| Макс. расстояние измерения |
40 mm/ 1-1/2": 20m (65.6 ft)80 mm/ 3": 30m (98.4 ft) |
| Основные смачиваемые части |
PVDF , PBT/PC |

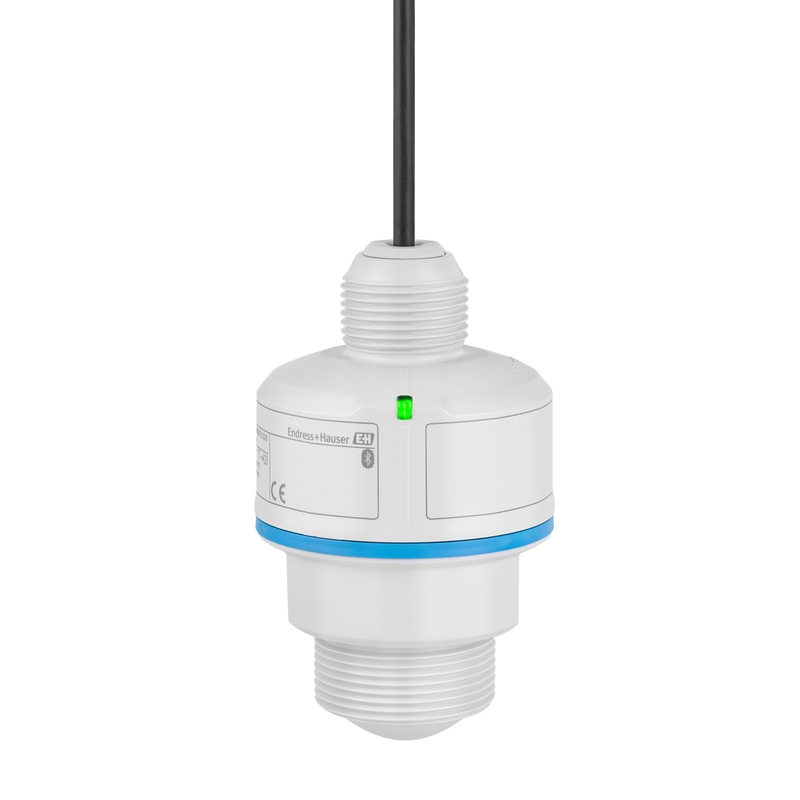

Micropilot FMR20B — радарный датчик базового применения
Micropilot FMR20B обеспечивает непрерывное бесконтактное измерение уровня с использованием технологии 80 ГГц. Мастера управления облегчают установку, ввод в эксплуатацию и эксплуатацию. Эффективность за счет сокращения времени простоя может быть достигнута за счет проверки процесса и диагностики устройства по требованию благодаря технологии Heartbeat. Компактный дизайн устройства также позволяет использовать его в узких условиях установки.
Micropilot FMR20B — это радиолокационный прибор для открытого пространства с дальностью измерения до 30 м (98 футов) для измерения жидких и твердых веществ в системах водоснабжения, очистки сточных вод и отходов, горнодобывающей, горнодобывающей, металлургической и пищевой промышленности, а также для коммунальных предприятий во всех отраслях:
- Открытые тазики
- Мониторинг рек
- Управление канализацией
- Насосная станция/подъемная станция
- Поток в открытом канале
- IBC и резервуары для хранения
- Силосы
- Запасы
- Пневматическая транспортировка
Преимущества
- Быстрый ввод в эксплуатацию и эксплуатация благодаря пошаговым инструкциям по настройке (мастерам)
- Соединение Bluetooth обеспечивает простой, надежный и зашифрованный беспроводной удаленный доступ.
- Идентификация устройства во время соединения Bluetooth благодаря функции «Это я» (мигание светодиода) и индикации состояния с помощью светодиода
- Простой выбор устройства благодаря четкой сегментации и простой настройке
- Технология Heartbeat позволяет проводить проверку и диагностику по требованию с помощью мастера без прерывания процесса.
Характеристики
