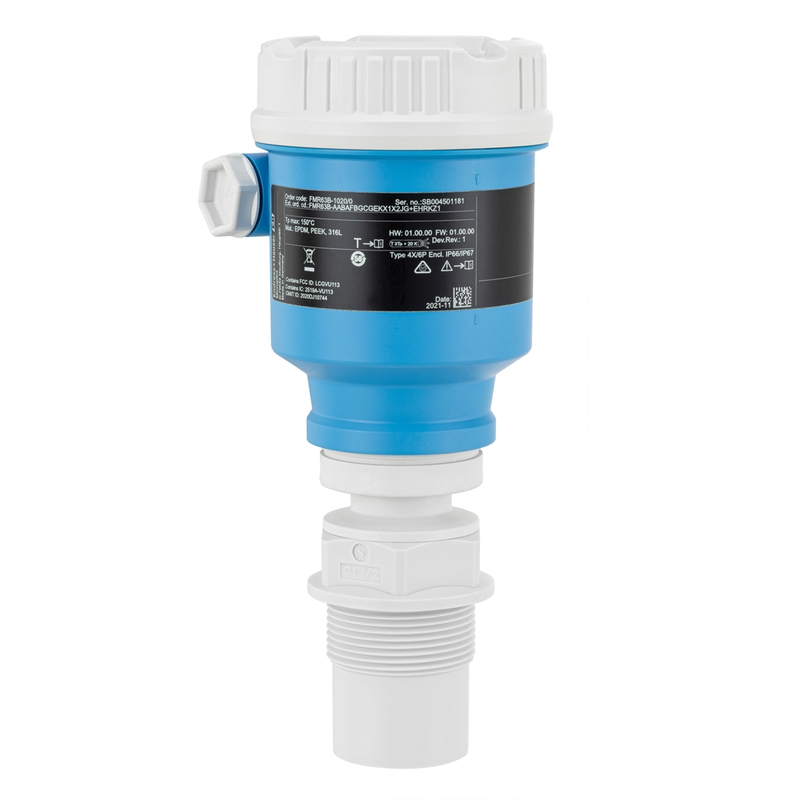

Micropilot FMR60B — радарный датчик 80 ГГц

Micropilot FMR43 — это радарный датчик для непрерывного бесконтактного измерения уровня в открытом пространстве, входящий в состав линейки Compact. Линия продуктов специально разработана для гигиенических применений и сочетает в себе компактный дизайн и полную производительность. Устройство обеспечивает надежные измерения даже в быстро меняющихся или турбулентных условиях процесса. В дополнение к проверенной технологии 80 ГГц, опция частоты 180 ГГц обеспечивает использование даже в особенно небольших технологических резервуарах.

Micropilot FMR43 предназначен для применения в открытом пространстве длиной до 15 м (49 футов) и предлагает дополнительный датчик 180 ГГц для небольших судов.

Micropilot FMR43 подходит для широкого спектра гигиенических применений:

• Смешивание вязких и слабопроводящих сред

• Заполнение приложений вязкими средами

• Хранение жидкостей с низкой проводимостью

• Измерение уровня в резервуарах с изменяющейся плотностью среды

Преимущества

• Исключительная простота использования благодаря простой настройке и эксплуатации с помощью управляемых мастеров.
• Повышение безопасности процесса и продукции за счет целостности конфигурации: алгоритм контрольной суммы (CRC) гарантирует, что параметры, важные для безопасности, остаются неизменными.
• Повышенная производительность благодаря отслеживаемой и документированной проверке по требованию, включая точность радара без прерывания процесса с помощью технологии Heartbeat.
• Документально подтвержденное соответствие благодаря сертифицированному гигиеническому дизайну, а также подтвержденному соответствии материалов и отслеживаемости.
• Гибкость в масштабе – установка в условиях ограниченного пространства благодаря компактной конструкции датчика и небольшим технологическим соединениям, а также использование в больших резервуарах и силосах.

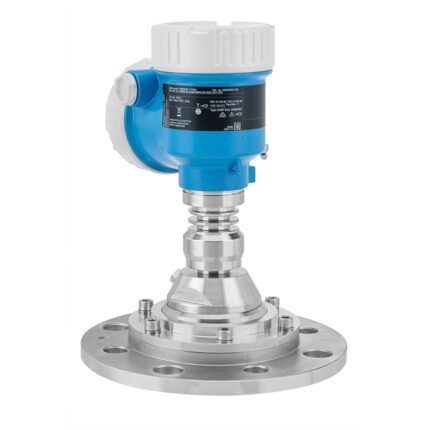

Micropilot FMR67B относится к новому поколению радиолокационных датчиков 80 ГГц. Он подходит для непрерывного бесконтактного измерения уровня в сложных условиях эксплуатации, даже при экстремальных температурах процесса. Мастера помогают пользователям при вводе в эксплуатацию, контрольных испытаниях и проверке устройств и, таким образом, гарантируют простоту эксплуатации. Узкий угол луча подходит для измерений в узких бункерах. Технология Heartbeat выявляет аномалии для повышения безопасности и производительности.

Micropilot FMR67B подходит для применения в открытом пространстве длиной до 125 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.

• Присоединения к процессу: Фланцы

• Температура: от –40 до +450 °C (от –40 до +842 °F)

• Давление: от –1 до +160 бар (от –14,5 до +2320,6 фунтов на квадратный дюйм)

• Максимальный диапазон измерения: 125 м (1410 футов)

• Точность: ±3 мм (0,12 дюйма)

• W-диапазон: 80 ГГц

• Международные сертификаты взрывозащиты, SIL, сертификат заводской калибровки по 5 или 10 точкам.

Преимущества

• Простое управление благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и проверки.
• Повышенная производительность благодаря мониторингу, проверке и диагностике текущего процесса с помощью технологии Heartbeat.
• Безопасность благодаря дизайну: разработка устройств в соответствии со стандартом IEC 61508.
• Простая интеграция устройств в системы управления активами посредством цифровой связи
• Высоконадежные измерения благодаря узкому углу луча и интеллектуальной оценке даже на судах с мешающими установками

Micropilot FMR62 — первый радар с частотой 80 ГГц, разработанный в соответствии с международной директивой по функциональной безопасности IEC 61508. Для применения в агрессивных жидкостях FMR62 предлагает исключительные преимущества благодаря своей полностью заполненной ПТФЭ антенне, устанавливаемой заподлицо. Встроенная антенна из PEEK позволяет использовать очень маленькие технологические соединения. Радар открытого космоса FMR62 обеспечивает максимальную надежность благодаря улучшенным алгоритмам и малому углу луча. Он также обладает функцией интеллектуального датчика Heartbeat Technology.

Micropilot FMR62 подходит для применения в открытом пространстве длиной до 80 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.

• Присоединения к процессу: Резьба или фланцы

• Температура: от -40 до +200°C (от -40 до +392°F)

• Давление: от -1 до +25 бар (от -14,5 до +362,6 фунтов на квадратный дюйм)

• Максимальный диапазон измерения: 80 м (262 фута)

• Точность: ± 1 мм (0,04 дюйма)

• W-диапазон: 80 ГГц

• Международные сертификаты взрывозащиты, предотвращение переполнения WHG, SIL, морские сертификаты, протокол линейности по 5 точкам

Преимущества

• Аппаратное и программное обеспечение, разработанное в соответствии со стандартом IEC 61508, до уровня SIL3 с гомогенным резервированием.
• Технология Heartbeat для экономичной и безопасной эксплуатации установки на протяжении всего жизненного цикла
• Концепция управления данными HistoROM для быстрого и простого ввода в эксплуатацию, обслуживания и диагностики
• Высочайшая надежность даже при наличии препятствий в сосудах благодаря небольшому углу луча и оценке Multi-Echo Tracking
• Рупорная антенна скрытого монтажа с заполнением из ПТФЭ для максимальной доступности системы
• Сокращение инженерных усилий за счет более простой интеграции радара 80 ГГц в технологический процесс.
• Самая простая в мире концепция контрольных испытаний на SIL и WHG экономит время и затраты.

Micropilot FMR20 обеспечивает непрерывное бесконтактное измерение уровня и расхода (с помощью таблицы линеаризации) и является идеальным приложением, подходящим для предприятий водоснабжения и водоотведения, а также коммунальных предприятий во всех отраслях. Ввод в эксплуатацию возможен через HART или по беспроводной сети через приложение с использованием Bluetooth® или с помощью удаленного дисплея. Кривые сигналов можно отобразить через приложение на каждом смартфоне/планшете с поддержкой Bluetooth® (iOS, Android). Благодаря компактному дизайну и уникальному чипу устройство идеально подходит для применения в ограниченном пространстве.

Радар для непрерывного измерения уровня и измерения расхода (с открытыми каналами или водосливами, с помощью таблицы линеаризации).

• Присоединения к процессу: резьбовые, фланцевые версии.

• Температура процесса: от -40 до +80°C (от -40 до +176°F)

• Технологическое давление: от -1 до +3 бар (от -14,5 до +43 фунтов на квадратный дюйм)

• Макс. диапазон измерения: жидкости 20 м (66 футов), твердые тела 10 м (33 фута)

• Точность: жидкости ± 2 мм (0,08 дюйма), твердые вещества ± 5 мм (0,2 дюйма).

• Частота измерения: 26 ГГц

• Международные сертификаты взрывозащиты

Преимущества

• Бесконтактный радар с вводом в эксплуатацию через HART или по беспроводной связи через приложение Bluetooth® или с выносным дисплеем
• Самый компактный радар благодаря уникальной конструкции радиолокационного чипа, идеально подходящий для применения в ограниченном пространстве.
• Лучший радар по соотношению цена-качество
• Идеально подходит для систем водоснабжения и водоотведения, горнодобывающей промышленности, добычи полезных ископаемых и металлов, а также коммунальных услуг во всех отраслях промышленности (IP66, 68 / NEMA4x, 6P)
• Корпус из ПВДФ, устойчивый к внешним воздействиям, герметичная проводка и полностью герметизированная электроника исключают попадание воды и позволяют работать в суровых условиях окружающей среды.
• Простая настройка с тремя основными параметрами подходит для большинства применений.
• Простой, безопасный и надежный беспроводной удаленный доступ через Bluetooth® – даже в опасных зонах или труднодоступных местах.
