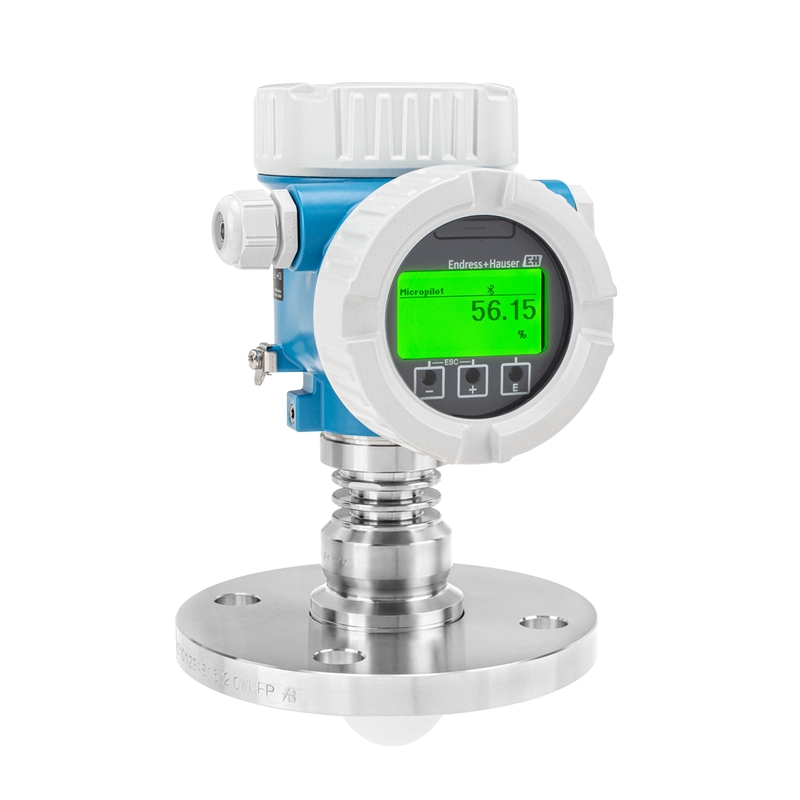

Micropilot FMR62B – радарный датчик 80 ГГц

Micropilot FMR43 — это радарный датчик для непрерывного бесконтактного измерения уровня в открытом пространстве, входящий в состав линейки Compact. Линия продуктов специально разработана для гигиенических применений и сочетает в себе компактный дизайн и полную производительность. Устройство обеспечивает надежные измерения даже в быстро меняющихся или турбулентных условиях процесса. В дополнение к проверенной технологии 80 ГГц, опция частоты 180 ГГц обеспечивает использование даже в особенно небольших технологических резервуарах.

Micropilot FMR43 предназначен для применения в открытом пространстве длиной до 15 м (49 футов) и предлагает дополнительный датчик 180 ГГц для небольших судов.

Micropilot FMR43 подходит для широкого спектра гигиенических применений:

• Смешивание вязких и слабопроводящих сред

• Заполнение приложений вязкими средами

• Хранение жидкостей с низкой проводимостью

• Измерение уровня в резервуарах с изменяющейся плотностью среды

Преимущества

• Исключительная простота использования благодаря простой настройке и эксплуатации с помощью управляемых мастеров.
• Повышение безопасности процесса и продукции за счет целостности конфигурации: алгоритм контрольной суммы (CRC) гарантирует, что параметры, важные для безопасности, остаются неизменными.
• Повышенная производительность благодаря отслеживаемой и документированной проверке по требованию, включая точность радара без прерывания процесса с помощью технологии Heartbeat.
• Документально подтвержденное соответствие благодаря сертифицированному гигиеническому дизайну, а также подтвержденному соответствии материалов и отслеживаемости.
• Гибкость в масштабе – установка в условиях ограниченного пространства благодаря компактной конструкции датчика и небольшим технологическим соединениям, а также использование в больших резервуарах и силосах.

Micropilot FMR66B принадлежит к новому поколению радиолокационных датчиков 80 ГГц. Он подходит для непрерывного бесконтактного измерения уровня в простых приложениях с твердыми веществами. Мастера помогают при вводе в эксплуатацию, повторном тестировании и проверке прибора и гарантируют простоту использования. Небольшой угол луча идеально подходит для измерений в узких бункерах. Технология Heartbeat обнаруживает нежелательные аномалии, такие как скопления, для повышения производительности.

Micropilot FMR66B предназначен для применения в свободном пространстве на расстоянии до 50 м и обеспечивает высокую фокусировку луча на судах со множеством внутренних устройств.

• Присоединения к процессу: Резьба или монтажный кронштейн

• Температура: от -40 до +200 °C (от -40 до 392 °F)

• Давление: от -1 до +16 бар (от -14,5 до +266 фунтов на квадратный дюйм)

• Максимальный диапазон измерения: 50 м (164 фута)

• Точность: ±3 мм (0,12 дюйма)

• W-диапазон: 80 ГГц

• Международные сертификаты взрывозащиты, SIL, допуски для судов, сертификат заводской калибровки по 5 или 10 точкам.

Преимущества

• Простое управление благодаря интуитивно понятному управлению и мастерам для ввода в эксплуатацию и проверки.
• Упрощение поиска и устранения неисправностей благодаря рекомендуемым действиям на дисплее.
• Безопасность благодаря дизайну: разработка устройств в соответствии со стандартом IEC 61508.
• Повышенная производительность благодаря мониторингу процессов, проверке и диагностике во время работы с технологией Heartbeat.
• Простая интеграция устройств в системы управления активами посредством цифровой связи

Micropilot FMR62 — первый радар с частотой 80 ГГц, разработанный в соответствии с международной директивой по функциональной безопасности IEC 61508. Для применения в агрессивных жидкостях FMR62 предлагает исключительные преимущества благодаря своей полностью заполненной ПТФЭ антенне, устанавливаемой заподлицо. Встроенная антенна из PEEK позволяет использовать очень маленькие технологические соединения. Радар открытого космоса FMR62 обеспечивает максимальную надежность благодаря улучшенным алгоритмам и малому углу луча. Он также обладает функцией интеллектуального датчика Heartbeat Technology.

Micropilot FMR62 подходит для применения в открытом пространстве длиной до 80 м и обеспечивает фокусировку дальнего света для сосудов с множеством внутренних фитингов.

• Присоединения к процессу: Резьба или фланцы

• Температура: от -40 до +200°C (от -40 до +392°F)

• Давление: от -1 до +25 бар (от -14,5 до +362,6 фунтов на квадратный дюйм)

• Максимальный диапазон измерения: 80 м (262 фута)

• Точность: ± 1 мм (0,04 дюйма)

• W-диапазон: 80 ГГц

• Международные сертификаты взрывозащиты, предотвращение переполнения WHG, SIL, морские сертификаты, протокол линейности по 5 точкам

Преимущества

• Аппаратное и программное обеспечение, разработанное в соответствии со стандартом IEC 61508, до уровня SIL3 с гомогенным резервированием.
• Технология Heartbeat для экономичной и безопасной эксплуатации установки на протяжении всего жизненного цикла
• Концепция управления данными HistoROM для быстрого и простого ввода в эксплуатацию, обслуживания и диагностики
• Высочайшая надежность даже при наличии препятствий в сосудах благодаря небольшому углу луча и оценке Multi-Echo Tracking
• Рупорная антенна скрытого монтажа с заполнением из ПТФЭ для максимальной доступности системы
• Сокращение инженерных усилий за счет более простой интеграции радара 80 ГГц в технологический процесс.
• Самая простая в мире концепция контрольных испытаний на SIL и WHG экономит время и затраты.

Micropilot FMR51 для измерения уровня даже в экстремальных технологических условиях, таких как высокая температура и высокое давление в нефтегазовой и химической промышленности. Радар открытого космоса FMR51 обеспечивает максимальную надежность благодаря инновационной и запатентованной конструкции датчика. Micropilot используется для непрерывного бесконтактного измерения уровня жидкостей, паст и суспензий. На измерение не влияют смена среды, изменения температуры, газовые подушки или пары. Доступен удаленный доступ через приложение SmartBlue.

Рупорная антенна для измерения уровня даже в экстремальных условиях.

• Присоединения к процессу: резьба, Tri-Clamp или фланец.

• Температура: от -196 до +450°C (от -321 до +842°F)

• Давление: от -1 до +160 бар (от -14,5 до +2320 фунтов на квадратный дюйм)

• Максимальный диапазон измерения: 40 м (131 фут), 70 м (230 фут) для улучшенной динамики

• Точность: ± 2 мм

• K-диапазон: 26 ГГц

• Международные сертификаты взрывозащиты, предотвращение переполнения WHG, SIL, морские сертификаты, протокол линейности по 5 точкам

• Доступен удаленный доступ с помощью приложения SmartBlue через Bluetooth®.

Преимущества

• Аппаратное и программное обеспечение разработано в соответствии со стандартом IEC 61508 до уровня SIL3 (при однородном резервировании).
• Концепция управления данными HistoROM для быстрого и простого ввода в эксплуатацию, обслуживания и диагностики
• Высочайшая надежность даже при наличии препятствий в судне благодаря новой оценке Multi-Echo Tracking
• Технология Heartbeat для экономичной и безопасной эксплуатации установки на протяжении всего жизненного цикла
• Полная интеграция в системы контроля или управления активами и интуитивно понятная концепция управления с помощью меню (на месте или через систему управления)
• Самая простая в мире концепция контрольных испытаний на SIL и WHG экономит время и деньги.
• Высочайшая безопасность благодаря двойной керамической муфте и газонепроницаемому вводу.
